ERA-6AEB1213V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 121KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: ERA-6AEB1213V
供应商: Master
标准整包数: 5000

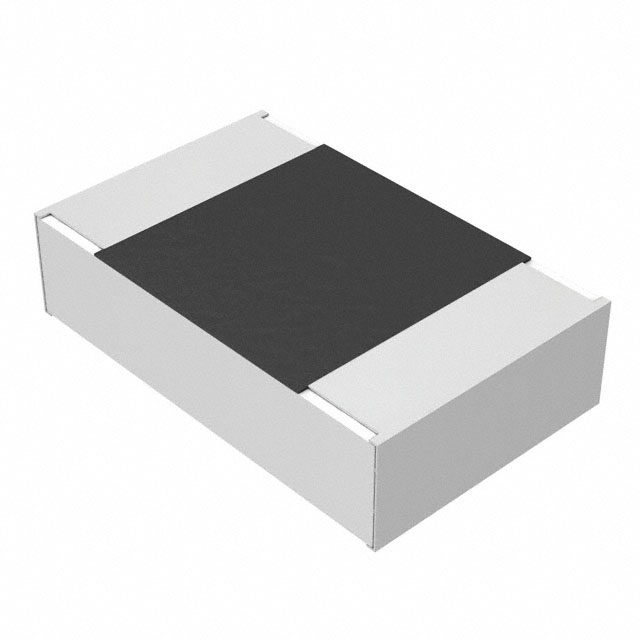

PANASONIC 贴片电阻 ERA-6AEB1213V

ERA-6AEB1213V概述

    金属薄膜(薄膜)贴片电阻:高可靠性型

    产品简介


    金属薄膜(薄膜)贴片电阻是一种专为高可靠性应用设计的电子元器件。系列型号包括ERA 1A、2A、3A、6A和8A。这些电阻广泛应用于各种电子设备,包括音频视频设备、家用电器、办公设备、信息和通信设备等。它们提供高精度、低噪声和出色的线性度,使其成为众多高端应用的理想选择。

    技术参数


    - 温度范围: –55°C 到 +155°C
    - 额定负载温度湿度条件: 85 °C 85 %RH
    - 准确度: 低电阻容差和温度系数(TCR)
    - 性能: 低电流噪声,优异的线性度
    - 认证标准: IEC 60115-8, JIS C 5201-8, JEITA RC-2133C
    - AEC-Q200合规性: 除ERA1A外,所有型号均符合
    - RoHS合规性: 所有型号均符合
    | 型号 | 尺寸 | 功率 | 温度系数 | 电阻值 | 包装方式 |
    |
    | ERA1A | 0201 | 0.05 W | ±10×10-6/K | E96系列 | 压缩带装 |
    | ERA2A | 0402 | 0.063 W | ±15×10-6/K | E24系列 | 挖孔带装 |
    | ERA3A | 0603 | 0.1 W | ±25×10-6/K | E24系列 | 挖孔带装 |
    | ERA6A | 0805 | 0.125 W | ±50×10-6/K | E24系列 | 挖孔带装 |
    | ERA8A | 1206 | 0.25 W | ±100×10-6/K | E24系列 | 挖孔带装 |

    产品特点和优势


    - 高可靠性: 稳定于高温高湿环境下
    - 高精度: 低电阻容差和温度系数
    - 高性能: 低电流噪声,优异的线性度
    - 认证标准: 符合国际和国内标准
    - 兼容性: 通过AEC-Q200认证(除ERA1A外)

    应用案例和使用建议


    - 应用案例: 适用于各类消费电子设备、医疗设备、通信设备等
    - 使用建议:
    - 在使用前确保了解具体的应用环境,避免恶劣条件(如水、腐蚀性气体等)的影响。
    - 确保散热良好,避免因邻近热源导致温度过高影响性能。
    - 在焊接时遵循推荐的焊接条件,避免长时间高温对性能的影响。
    - 避免对电阻进行机械冲击,确保封装完好。

    兼容性和支持


    - 兼容性: 适用于多种电子设备,特别是高可靠性要求的应用。
    - 厂商支持: 提供详尽的技术文档和技术支持,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1: 电阻失效
    - 解决方案: 检查是否超出规定的工作条件,重新校准后使用。
    - 问题2: 电阻噪声过大
    - 解决方案: 确认焊接质量和环境温度,必要时更换更高质量的电阻。
    - 问题3: 安装错误
    - 解决方案: 检查安装步骤和工具,避免物理损坏。

    总结和推荐


    这种金属薄膜贴片电阻凭借其高可靠性、高精度和高性能,在多个领域具有显著的优势和广泛的适用性。特别适合需要高可靠性的应用场景。强烈推荐在需要高性能和稳定性的电子设备中使用。如果您的项目对电子元器件的稳定性和可靠性有较高要求,那么这款电阻无疑是最佳选择。在购买和使用前,务必与厂商联系确认最新的技术和规格信息。

ERA-6AEB1213V参数

参数
电阻值 121KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
