首页  >  产品百科  >  ERJD2CFR033V

ERJD2CFR033V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 33mΩ ±1% 1W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*800μm
供应商型号: 3957633
供应商: 海外现货
标准整包数: 10

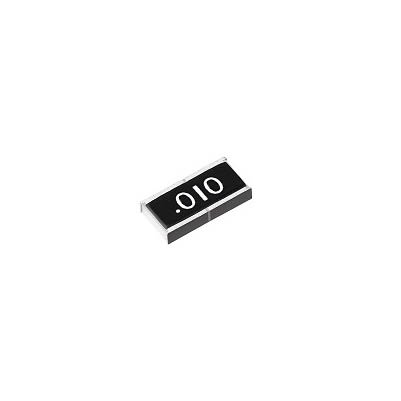

PANASONIC 贴片电阻 ERJD2CFR033V

ERJD2CFR033V概述


    产品简介


    低温度系数高功率贴片电阻(宽终端型)是专为小型化和高功率电流检测设计的产品。这类电阻利用宽终端电极结构和特殊材料实现了高功率和低温度系数(±100×10⁻⁶/℃),适用于多种设备中的电流传感和电源电路。产品类型包括 ERJ-D1 和 ERJ-D2,适合在汽车电子、电气控制系统(如发动机控制单元)、防抱死刹车系统及安全气囊系统等领域应用。

    技术参数


    - 型号: ERJ-D1, ERJ-D2
    - 尺寸:
    - ERJ-D1: 2.50 ± 0.20 mm x 5.00 ± 0.20 mm x 0.60 ± 0.20 mm (长x宽x高)
    - ERJ-D2: 1.60 ± 0.15 mm x 3.20 ± 0.20 mm x 0.65 ± 0.15 mm (长x宽x高)
    - 功率额定值 (在70°C时):
    - ERJ-D1: 2 W
    - ERJ-D2: 1 W
    - 电阻范围:
    - ERJ-D1: 10 mΩ 至 200 mΩ
    - ERJ-D2: 10 mΩ 至 200 mΩ
    - 电阻精度:
    - ±1%,±5%
    - 温度系数 (TCR):
    - ±100×10⁻⁶/℃
    - 工作温度范围:
    - -55°C 到 +155°C
    - AEC-Q200 认证:
    - 符合 AEC-Q200 标准
    - RoHS 合规性:
    - 符合欧盟RoHS指令

    产品特点和优势


    - 高功率、低温度系数: 使用宽终端电极结构和原始材料实现。
    - 小型化和高功率检测: 高精度电流检测,满足小型设备需求。
    - 高焊点可靠性: 宽终端结构提高焊接稳定性。
    - 优异的热散逸特性: 宽终端结构帮助高效散热。
    - AEC-Q200认证: 通过汽车行业严格测试。
    - RoHS合规: 环保设计符合RoHS标准。
    - 多应用领域: 适用于汽车电子、电源电路、工业自动化等。

    应用案例和使用建议


    应用案例:
    1. 汽车电子: 在发动机控制单元、防抱死刹车系统和安全气囊系统中用于电流检测。
    2. 电源电路: 多种设备中电源电路的电流传感。
    使用建议:
    1. 保持环境温度稳定: 尽量避免高温或低温环境,以减少电阻值的变化。
    2. 确保正确的焊接条件: 遵循推荐的焊接条件,以确保连接可靠。
    3. 注意防护涂层完整性: 检查防护涂层是否有损伤,以避免影响电阻性能。

    兼容性和支持


    - 兼容性: 与主流电路板和封装方法兼容。
    - 支持和维护: 厂商提供详细的技术支持和维护文档,包括最新的技术规范和安全预防措施。

    常见问题与解决方案


    1. Q: 如何检查防护涂层是否损坏?
    - A: 通过显微镜观察或用专用仪器检测。
    2. Q: 电阻的温度系数如何影响其应用?
    - A: 温度系数越小,电阻在温度变化下的稳定性越高。
    3. Q: 在高频率电路中如何优化电阻的性能?
    - A: 在使用前进行详细测试和评估,以适应电路的具体要求。

    总结和推荐


    综合评估:
    这款低温度系数高功率贴片电阻具备高性能、高可靠性和广泛的适用性。特别适用于需要高精度电流检测的小型化设备和汽车电子系统。厂商提供的技术支持和详细的使用指南使得这款产品成为市场上极具竞争力的选择。
    推荐:
    基于上述技术和市场表现,强烈推荐在需要高精度电流检测和高可靠性的应用场合中使用此款电阻。其在汽车电子和工业自动化领域的表现尤为突出。

ERJD2CFR033V参数

参数
电阻值 33mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*800μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD2CFR033V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD2CFR033V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD2CFR033V ERJD2CFR033V数据手册

ERJD2CFR033V封装设计

查看详情并下载
Symbol
Footprint
3D Model
