首页  >  产品百科  >  ERA-6AEB1541V

ERA-6AEB1541V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.54KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: ERA-6AEB1541V
供应商: Master
标准整包数: 5000

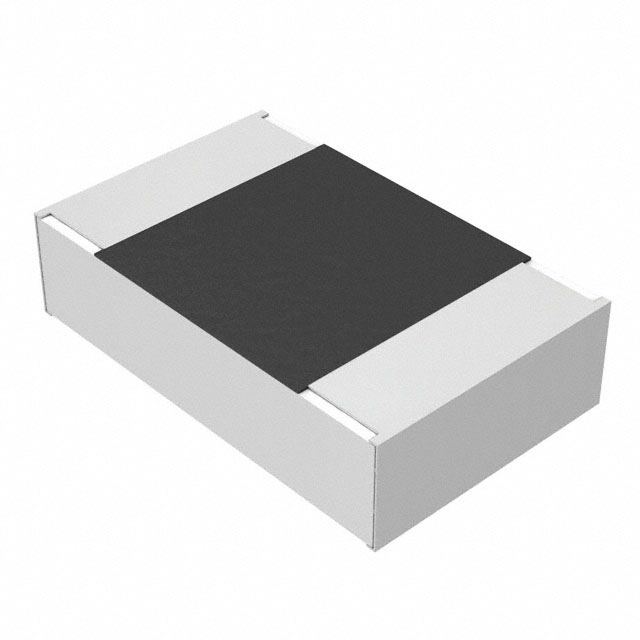

PANASONIC 贴片电阻 ERA-6AEB1541V

ERA-6AEB1541V概述

    金属薄膜芯片电阻器(高可靠性类型)技术手册

    产品简介


    金属薄膜(Thin Film)芯片电阻器是一种广泛应用于各种电子设备的高可靠性组件。它们主要用于提供精确的电阻值,确保设备在高温和高湿度环境下稳定运行。这些电阻器不仅适用于消费电子产品,还广泛应用于工业控制、医疗设备和航空航天等领域。

    技术参数


    - 尺寸与额定功率:
    - 0201:0.05 W
    - 0402:0.063 W
    - 0603:0.1 W
    - 0805:0.125 W
    - 1206:0.25 W
    - 温度系数:
    - R:±10×10^-6/°C
    - P:±15×10^-6/°C
    - E:±25×10^-6/°C
    - H:±50×10^-6/°C
    - K:±100×10^-6/°C
    - 阻值精度:
    - W:±0.05%
    - B:±0.1%
    - C:±0.25%
    - D:±0.5%
    - 包装方式:
    - 带冲孔载带(2mm间距,10000个)
    - 压花载带(4mm间距,5000个)

    产品特点和优势


    - 高可靠性:在高温高湿环境下稳定可靠(85°C 85% RH额定负载,工作温度范围:-55°C至+155°C)。
    - 高精度:低阻值误差和温度系数,适合高精度应用。
    - 高性能:低电流噪声,优秀的线性度。
    - 参考标准:符合IEC 60115-8、JIS C 5201-8和EIAJ RC-2133B标准,通过AEC-Q200认证。
    - 环保合规:RoHS认证。

    应用案例和使用建议


    - 应用案例:这些电阻器被广泛应用于消费电子产品、工业自动化控制系统、医疗设备、航空航天系统等。
    - 使用建议:在安装时要确保电阻器周围没有其他发热元件,避免热应力。焊接过程中,建议采用合适的助焊剂,并在焊接后清洁干净以避免污染。

    兼容性和支持


    - 兼容性:这些电阻器与其他标准封装的电子元器件具有良好的兼容性。
    - 支持和服务:制造商提供详细的焊接条件、安全注意事项和技术支持,确保用户能够正确使用这些组件。

    常见问题与解决方案


    - 问题:安装过程中出现焊接不良。
    - 解决方案:检查焊接条件是否符合推荐标准,确保使用正确的助焊剂并清洁干净。
    - 问题:长时间使用后出现阻值变化。
    - 解决方案:重新测试电阻器的阻值,必要时更换新件。

    总结和推荐


    金属薄膜芯片电阻器以其高可靠性、高精度和高性能在市场上具有很强的竞争力。它们在多种应用场景中表现出色,尤其是需要精确阻值控制的场合。对于需要高可靠性的关键应用,强烈推荐使用这些电阻器。购买前务必联系工厂确认最新的技术规格,并严格按照安全注意事项操作以确保最佳效果。
    此技术手册详细介绍了金属薄膜芯片电阻器的技术参数、特点和应用。希望本文能帮助您更好地了解这些高可靠性组件及其在不同应用中的表现。如果您有任何疑问或需要更多技术支持,请随时联系我们。

ERA-6AEB1541V参数

参数
电阻值 1.54KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-6AEB1541V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-6AEB1541V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-6AEB1541V ERA-6AEB1541V数据手册

ERA-6AEB1541V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0359 ¥ 0.2982
10000+ $ 0.0344 ¥ 0.2864
25000+ $ 0.0322 ¥ 0.2678
50000+ $ 0.0315 ¥ 0.2583
100000+ $ 0.0309 ¥ 0.2531
150000+ $ 0.0304 ¥ 0.2488
250000+ $ 0.03 ¥ 0.2454
500000+ $ 0.03 ¥ 0.2454
库存: 25000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1491
