ERJ-2GEJ165X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.6MΩ ±5% 100mW -400ppm/℃~150ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: J-PANA-0057629
供应商: Chip1stop
标准整包数: 1

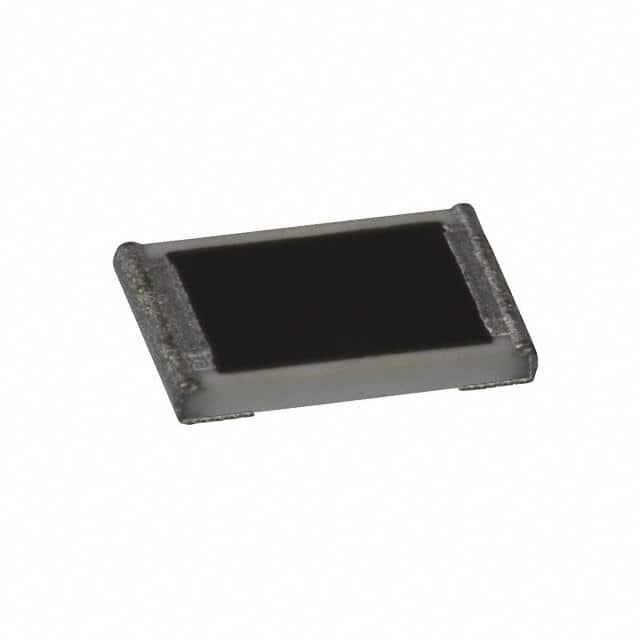

PANASONIC 贴片电阻 ERJ-2GEJ165X

ERJ-2GEJ165X概述

    固定电阻器(表面贴装电阻器)技术手册概述

    产品简介


    本技术手册介绍了多种类型的固定电阻器,包括通用型、高精度型、低阻值电流检测型以及其他特种型(例如耐硫化型、大功率型等)。这些电阻器广泛应用于电子设备中,用于调节和控制电流,适用于家用电器、信息通信设备、医疗设备等多种行业。本文档主要聚焦于表面贴装电阻器(SMD),包括但不限于ERJ XG、ERJ 1G等系列。

    技术参数


    - 通用型:主要包括ERJ XG, 1G, 2G, 3G, 6G, 8G, 14, 12, 12Z, 1T 系列。
    - 额定功率:0.031 W 至 1 W。
    - 电阻值:1Ω 至 1MΩ。
    - 温度系数:±50 ×10^-6/°C 至 ±100 ×10^-6/°C。
    - 环境温度范围:-55°C 至 +125°C。
    - 高精度型:主要包括ERJ 1R, 2R, 3R, 6R, 3E, 6E, 8E, 14, 12, 12Z, 1T 系列。
    - 额定功率:0.05 W 至 1 W。
    - 电阻值容差:±0.5 % 至 ±1 %。
    - 温度系数:±50 ×10^-6/°C 至 ±100 ×10^-6/°C。
    - 环境温度范围:-55°C 至 +155°C。
    - 耐硫化型:主要包括ERJ S02, S03, S06, S08, S14, S12, S1D, S1T, U01, U02, U03, U06, U08, U14, U12, U1D, U1T 系列。
    - 额定功率:0.031 W 至 0.75 W。
    - 电阻值容差:±0.1 % 至 ±1 %。
    - 温度系数:±10 ×10^-6/°C 至 ±100 ×10^-6/°C。
    - 环境温度范围:-55°C 至 +155°C。

    产品特点和优势


    - 可靠性高:采用先进的合金厚膜和三层电极构造。
    - 高精度:电阻值容差小,适合精密应用。
    - 自动化包装:采用带状包装,便于自动贴片机操作。
    - 兼容多种焊接方式:支持回流焊及浸流焊。
    - 广泛应用:满足IEC 60115-8, JIS C 5201-8, EIAJ RC-2134C等标准,并通过AEC-Q200认证。

    应用案例和使用建议


    这些电阻器在众多应用场景中发挥着重要作用,如医疗设备、通信设备、消费电子等。具体使用时需考虑环境因素,例如温度、湿度、电压波动等。例如,在高温环境下工作时,应严格按照负荷降低曲线调整电阻器的工作参数,以避免过热。

    兼容性和支持


    大多数电阻器系列均具备良好的兼容性,可以与其他主流品牌设备配合使用。制造商提供详尽的技术文档和支持服务,确保用户能够正确安装和维护。

    常见问题与解决方案


    - 问题:电阻器在焊接过程中容易损坏。
    - 解决方案:使用合适的焊接参数,控制焊接时间,避免焊接时使用过多焊料。

    - 问题:环境温度过高导致电阻器失效。
    - 解决方案:根据负荷降低曲线调整工作参数,确保电阻器工作在安全范围内。

    总结和推荐


    这些表面贴装电阻器具有卓越的可靠性和精度,特别适合需要高精度、稳定性的应用场合。尽管价格相对较高,但由于其优异的性能和广泛的适用性,非常值得推荐。用户在选用时应仔细阅读手册,了解具体的应用要求和技术规范。

ERJ-2GEJ165X参数

参数
电阻值 1.6MΩ
精度 ±5%
额定功率 100mW
温度系数 -400ppm/℃~150ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-2GEJ165X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-2GEJ165X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-2GEJ165X ERJ-2GEJ165X数据手册

ERJ-2GEJ165X封装设计

查看详情并下载
Symbol
Footprint
3D Model
