处理中...

首页  >  产品百科  >  ERJB1BJ3R9U

ERJB1BJ3R9U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 3.9Ω ±5% 2W ±200ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: UA-ERJB1BJ3R9U
供应商: 海外现货
标准整包数: 5000

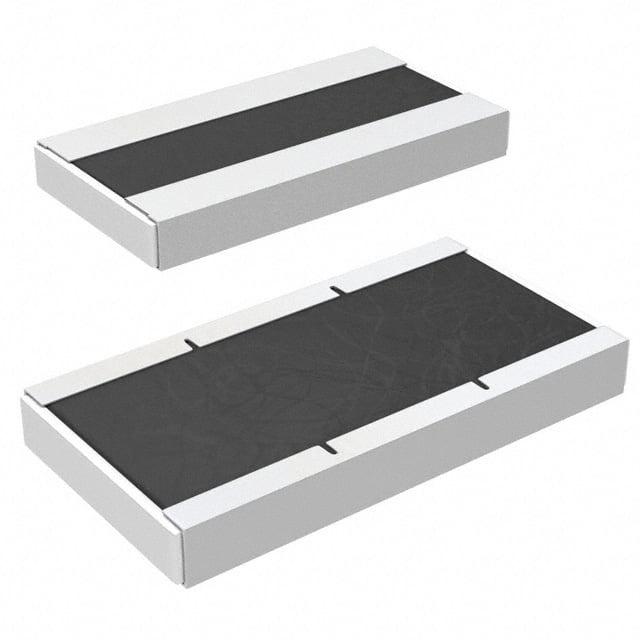

PANASONIC 贴片电阻 ERJB1BJ3R9U

ERJB1BJ3R9U概述

    大功率片式电阻器(长边电极型)产品概述

    产品简介


    大功率片式电阻器(长边电极型)是一款专为高功率需求设计的电子元器件,采用独特的长边电极结构,具有较高的散热性和焊接强度。这些电阻器广泛应用于汽车电子控制单元(ECU)、防抱死刹车系统(ABS)以及直流-直流转换器中的电流检测电路等场合。该系列包括ERJ A1、B1、B2、B3等多个型号,能够满足不同阻值和功率的要求。

    技术参数


    以下是各类电阻器的主要技术参数:
    | 型号 | 额定功率 (W) | 尺寸 (mm) | 电阻值范围 (Ω) | 电阻值容差 (%) | 最高温度 (°C) |
    |
    | ERJA1 | 1.33 | 3264 | 0.1 ~ 10k | ±1, ±2, ±5 | 155 |
    | ERJB1 | 1 | 2550 | 0.01 ~ 10 | ±1, ±2, ±5 | 155 |
    | ERJB2 | 0.75 | 1632 | 0.01 ~ 1M | ±1, ±2, ±5 | 155 |
    | ERJB3 | 0.33 | 1220 | 0.02 ~ 1 | ±1, ±2, ±5 | 155 |

    产品特点和优势


    - 长边电极结构:具备牢固的焊锡粘结强度和高散热性。
    - 高电能稳定性:符合RoHS指令,适用于各类高电能环境。
    - 安全性认证:已通过AEC-Q200认证,确保产品质量。
    - 广泛的应用领域:用于ECU、ABS、直流-直流转换器等。

    应用案例和使用建议


    这些电阻器通常应用于汽车电子控制单元、制动系统以及其他高可靠性要求的工业设备中。具体使用时,需遵循推荐焊接条件和使用环境要求。建议在高温环境下使用时严格遵守负荷降低曲线,以保证产品长期稳定运行。

    兼容性和支持


    产品提供多种封装形式,如冲压载带包装和模压载带包装。客户可根据具体需求选择合适的封装形式。公司还提供了详尽的技术支持和维护服务,确保用户在使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    1. 问:工作环境温度超过70°C时,如何处理?
    - 答:应遵循负荷降低曲线,适当减少额定功率以避免过热损坏。

    2. 问:使用中发现电阻值漂移怎么办?
    - 答:检查是否违反了最大额定条件,重新校准或更换产品。
    3. 问:如何正确焊接以避免损坏电阻器?
    - 答:严格按照推荐焊接条件执行,避免长时间高温操作。

    总结和推荐


    综上所述,大功率片式电阻器(长边电极型)凭借其坚固的结构、卓越的散热性能和高可靠性,成为许多高端电子设备的理想选择。无论是用于汽车电子还是工业控制系统,这些电阻器均能提供优异的表现。强烈推荐在需要高功率且对稳定性有严苛要求的应用中使用此系列产品。若需进一步技术支持或详细规格书,请联系供应商。

ERJB1BJ3R9U参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJB1BJ3R9U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJB1BJ3R9U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJB1BJ3R9U ERJB1BJ3R9U数据手册

ERJB1BJ3R9U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1713 ¥ 1.4351
30000+ $ 0.145 ¥ 1.2151
70000+ $ 0.1248 ¥ 1.0454
库存: 45000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 7175.5
