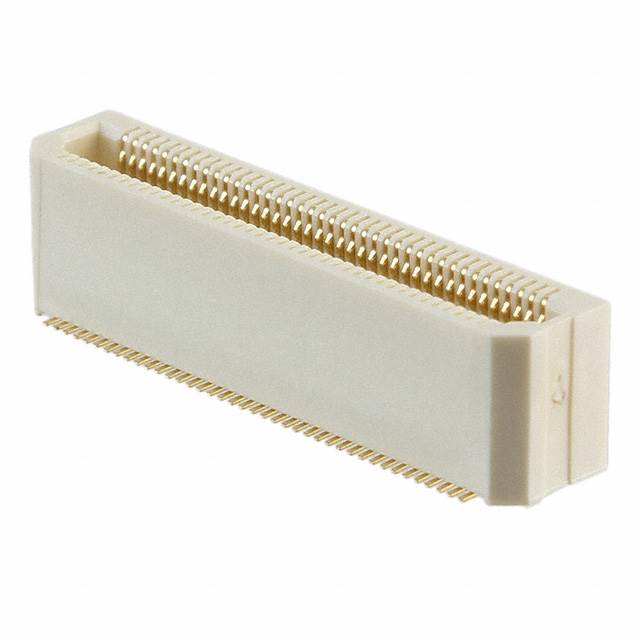

AXK5S80347YG

厂牌: PANASONIC
产品描述: Panasonic 0.5mm间距80p双排排母 插座, P5KS系列, 表面
供应商型号: 2916767
供应商: 海外现货
标准整包数: 1000
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK5S80347YG

AXK5S80347YG概述


    产品简介


    产品名称:ACCTB22E P5K/P5KS 狭间距连接器
    产品类型:板对板连接器
    主要功能:适用于窄间距应用,支持3.0到9.0毫米的对接高度,能够适应各种环境条件。
    应用领域:移动设备和工业设备

    技术参数


    - 额定电流:0.5A/针接触(最多10A总针接触)
    - 额定电压:60V AC/DC
    - 绝缘强度:150V AC,持续1分钟
    - 最小绝缘电阻:1000MΩ(500V DC)
    - 最大接触电阻:0.5mm间距下,最大为60mΩ
    - 环境温度范围:-55°C 至 +85°C
    - 存储温度范围:产品本身:-55°C 至 +85°C;塑料包装:-40°C 至 +50°C
    - 耐焊接热力:表面温度不超过260°C(焊接点附近)
    - 插入力:初始最大值为0.785N/针接触
    - 拔出力:最小值为0.0588N/针接触
    - 寿命:50次重复插入和拔出

    产品特点和优势


    1. 宽范围的对接高度:提供3.0到9.0毫米的对接高度选择,满足多种应用场景需求。
    2. 高可靠性设计:采用“TOUGH CONTACT”构造,能够抵抗各种环境条件,确保稳定的电连接。
    3. 长有效对接长度:即使连接不完全,也能保证正常的电气连接,提升使用的灵活性和安全性。
    4. 自动贴装:吸嘴区域设计便于自动化贴装机操作,提高生产效率。

    应用案例和使用建议


    应用案例:
    - 移动设备中的显示屏接口连接
    - 工业设备的控制面板连接
    使用建议:
    - 在设计PCB时,确保焊点机械强度,防止由于频繁插入和拔出导致的损坏。
    - 使用正确的焊料量,避免焊接桥接和其他问题。
    - 在进行焊接前,确保符合规定的焊接温度,以保持电气和机械性能。

    兼容性和支持


    - 兼容性:该连接器仅可与相同高度的P5K或P5KS连接器配合使用。
    - 支持和维护:提供详细的安装指南和售后服务,确保客户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    1. 问题:连接不牢固,容易脱落。
    - 解决方案:检查是否按照推荐的PCB图案设计,确保焊点的机械强度。

    2. 问题:出现短路现象。
    - 解决方案:检查焊料是否正确应用,确保没有焊接桥接。

    总结和推荐


    综合评估:这款ACCTB22E P5K/P5KS狭间距连接器具备广泛的对接高度范围、高可靠性和灵活的设计,特别适合移动设备和工业设备的应用。通过其独特的TOUGH CONTACT设计,能够在严苛环境下稳定工作。
    推荐使用:鉴于其优秀的性能和广泛的应用范围,强烈推荐用于需要高可靠性连接的场合。

AXK5S80347YG参数

参数
触头镀层
板上高度 6.05mm
针脚数 80pin
接合堆叠高度 7mm,8mm,9mm
触头镀层厚度 -
类型 Center Strip Contacts,Socket
间距 500μm
排数 2
长*宽*高 23.2mm(长度)*5.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXK5S80347YG厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK5S80347YG数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) PANASONIC AXK5S80347YG AXK5S80347YG数据手册

AXK5S80347YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 16.798
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 16798
