首页  >  产品百科  >  ERJ-UP3F8203V

ERJ-UP3F8203V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 820KΩ ±1% 250mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 10B-3482524-1
供应商: 国内现货
标准整包数: 1

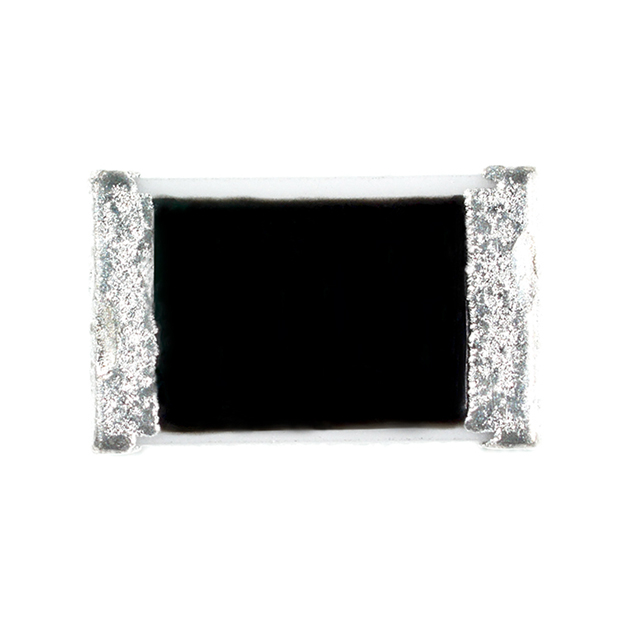

PANASONIC 贴片电阻 ERJ-UP3F8203V

ERJ-UP3F8203V概述

    Anti-Sulfurated Thick Film Chip Resistors / Anti-Surge Type

    产品简介


    Anti-Sulfurated Thick Film Chip Resistors(抗硫化厚膜贴片电阻)是一种专为应对恶劣环境而设计的高可靠性电阻器。这类电阻器采用银钯基内电极材料和独特的结构设计,具有出色的抗硫化能力和抗静电放电(ESD)特性。它们适用于各种电子设备,特别是在需要抵抗腐蚀气体(如二氧化硫)的环境中表现尤为突出。

    技术参数


    这些电阻器的主要技术参数如下:
    - 系列: ERJ UP3, UP6, UP8
    - 尺寸和功率:
    - 0.25 W: 0603寸(1608毫米),适用于ERJUP3
    - 0.50 W: 0805寸(2012毫米),适用于ERJUP6
    - 0.66 W: 1206寸(3216毫米),适用于ERJUP8
    - 阻值范围:
    - 10Ω至1MΩ(E24, E96)
    - 1MΩ至1.5MΩ(E24)
    - 温度系数:
    - 阻值小于10Ω时: -100至+600 ppm/℃
    - 阻值大于等于10Ω时: ±200 ppm/℃
    - 额定连续工作电压 (RCWV):
    - 确定公式: RCWV = √功率等级 × 阻值,或限制元件电压
    - 过载测试电压 (OTV):
    - 确定公式: OTV = 规定倍数 × RCWV,或最大过载电压
    - 耐温范围: -55°C至+155°C
    - 兼容标准: IEC 60115-8,JIS C 5201-8,JEITA RC-2134C
    - 符合标准: AEC-Q200,RoHS

    产品特点和优势


    - 抗硫化性能: 通过采用抗硫化电极材料(银钯基内电极)和独特的结构设计,有效防止硫化反应。
    - ESD抗性: 优于标准金属薄膜电阻器。
    - 高可靠性: 采用金属釉厚膜电阻元件和三层电极。
    - 适用焊接工艺: 适用于回流焊和波峰焊。
    - 多样化封装: 提供多种封装形式,满足不同应用需求。
    - 高标准认证: 符合AEC-Q200和RoHS标准,确保产品质量和环保要求。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、工业自动化、家用电器和通信设备等领域。例如,在汽车电子系统中,由于环境复杂多变,需要高性能的抗硫化电阻器来保证系统的稳定运行。
    使用建议:
    1. 温度控制: 使用时确保电阻器的工作温度不超过其最高额定温度。
    2. 焊接条件: 遵循推荐的焊接条件以避免性能受损。
    3. 环境防护: 在高湿度或存在腐蚀性气体的环境中使用时,注意采取适当的防护措施。

    兼容性和支持


    这些电阻器与大多数电子设备兼容,但在特殊环境下使用前应咨询供应商。此外,供应商提供详细的技术支持和维护服务,以确保产品性能和使用寿命。

    常见问题与解决方案


    1. 电阻器失效: 检查焊接条件是否符合要求,确保无氧化和短路现象。
    2. 性能下降: 检查环境因素(如温度和湿度)是否超过规定范围,必要时采取隔离措施。
    3. 电气特性变化: 定期检查并校准电阻器的电气参数,确保其在规定的范围内工作。

    总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors凭借其优异的抗硫化性能和ESD抗性,以及高可靠性和多样化封装形式,成为众多电子设备的理想选择。对于需要在恶劣环境中保持稳定性能的应用场合,强烈推荐使用这些电阻器。同时,建议用户在使用前仔细阅读手册,并遵循推荐的操作和存储条件,以确保最佳效果。

ERJ-UP3F8203V参数

参数
电阻值 820KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-UP3F8203V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-UP3F8203V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-UP3F8203V ERJ-UP3F8203V数据手册

ERJ-UP3F8203V封装设计

查看详情并下载
Symbol
Footprint
3D Model
