ERJ-2GEJ4R7X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 4.7Ω ±5% 100mW -100ppm/℃~600ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ERJ-2GEJ4R7X
供应商: Master
标准整包数: 10000

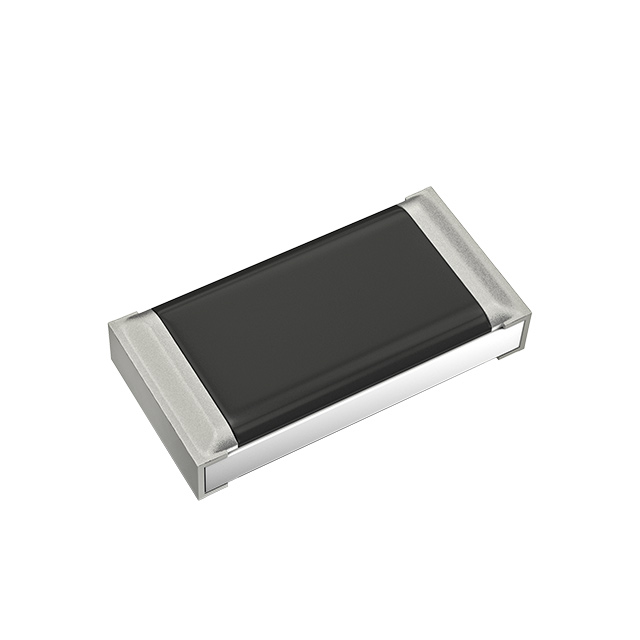

PANASONIC 贴片电阻 ERJ-2GEJ4R7X

ERJ-2GEJ4R7X概述

    Thick Film Chip Resistors

    产品简介


    Thick Film Chip Resistors是用于多种电子设备的小型化、轻量化元件。它们适用于包括AV设备、家用电器、办公设备、信息通信设备等在内的通用电子设备中。这些电阻器采用金属釉厚膜电阻元件和三层电极设计,具备高可靠性,并且适合贴片机的放置。封装方式可选凸缘载带包装或冲压载带包装,能够适应回流焊和波峰焊接。此外,这些电阻器还符合IEC 60115-8、JIS C 5201-8和JEITA RC-2134C标准,其中一些系列还通过了AEC-Q200认证(ERJXG系列除外)。

    技术参数


    以下是该系列电阻器的主要技术规格和性能参数:
    | 型号 | 尺寸(英寸) | 功率(W) | 额定电流(A) | 最大过载电流(A) | 额定温度范围(°C) |
    |
    | ERJXG (01005) | 0.031 | 0.031 | 0.5 | 1 | -55 to +125 |
    | ERJ1G (0201) | 0.05 | 0.05 | 1 | 2 | -55 to +125 |
    | ERJ2G (0402) | 0.1 | 0.1 | 1 | 2 | -55 to +155 |
    | ERJ3G (0603) | 0.1 | 0.1 | 1 | 2 | -55 to +155 |
    | ERJ6G (0805) | 0.125 | 0.125 | 2 | 4 | -55 to +155 |
    | ERJ8G (1206) | 0.25 | 0.25 | 2 | 4 | -55 to +155 |
    | ERJ14 (1210) | 0.5 | 0.5 | 2 | 4 | -55 to +155 |
    | ERJ12 (1812) | 0.75 | 0.75 | 2 | 4 | -55 to +155 |
    | ERJ12Z (2010) | 0.75 | 0.75 | 2 | 4 | -55 to +155 |
    | ERJ1T (2512) | 1 | 1 | 2 | 4 | -55 to +155 |

    产品特点和优势


    Thick Film Chip Resistors的主要特点是小型化和轻量化,具有高可靠性。它们采用金属釉厚膜电阻元件和三层电极设计,使得这些电阻器在高温环境下依然表现出色。兼容性强,可以配合各种放置设备使用。同时,这些电阻器不仅通过了多项国际标准认证,还具备良好的性能和稳定的工作状态。

    应用案例和使用建议


    这些电阻器广泛应用于汽车、医疗、航空航天、交通设备等领域。例如,在医疗设备中,这些电阻器因其稳定性而被广泛应用。在汽车领域,它们能够承受极端环境条件,确保安全可靠。
    在使用建议方面,需要注意避免高温和腐蚀环境,以及避免施加超过额定功率的瞬态负载。对于高频电路,需要特别注意频率变化对电阻器性能的影响。此外,焊接时应注意正确选择助焊剂,并严格按照推荐的焊接条件进行操作。

    兼容性和支持


    这些电阻器与大多数放置设备兼容,可以配合凸缘载带或冲压载带进行包装。如果用户在使用过程中遇到任何问题,制造商提供全面的支持和维护服务,帮助用户解决遇到的问题。

    常见问题与解决方案


    - 问题:过载电流导致电阻器损坏
    - 解决方案:严格按照额定功率和过载电流限制使用,避免长时间过载运行。

    - 问题:高温环境下性能不稳定
    - 解决方案:确保在规定的温度范围内使用,如有必要,请采用散热措施。
    - 问题:焊接后助焊剂残留导致绝缘性能下降
    - 解决方案:选用适当的助焊剂,并在焊接后彻底清洁。

    总结和推荐


    Thick Film Chip Resistors是一款高性能、高可靠性的电子元件,适用于多种应用领域。它们具有小尺寸、高可靠性、良好的电气特性和稳定性,非常适合用于要求严格的应用环境。总体而言,我们非常推荐这些电阻器,特别是对那些寻求高效能电子元件的用户来说。

ERJ-2GEJ4R7X参数

参数
电阻值 4.7Ω
精度 ±5%
额定功率 100mW
温度系数 -100ppm/℃~600ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-2GEJ4R7X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-2GEJ4R7X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-2GEJ4R7X ERJ-2GEJ4R7X数据手册

ERJ-2GEJ4R7X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0044 ¥ 0.037
30000+ $ 0.0035 ¥ 0.029
50000+ $ 0.0035 ¥ 0.029
100000+ $ 0.0032 ¥ 0.0263
250000+ $ 0.003 ¥ 0.0247
500000+ $ 0.0027 ¥ 0.0225
1000000+ $ 0.0027 ¥ 0.0225
库存: 248872
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 370
