AQZ192

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: DC 15mΩ 60V(DC) 10A 1.35V(DC) 1.35V(DC)~1.5V(DC) SIP-4 通孔安装
供应商型号: 4204022
供应商: 海外现货
标准整包数: 1

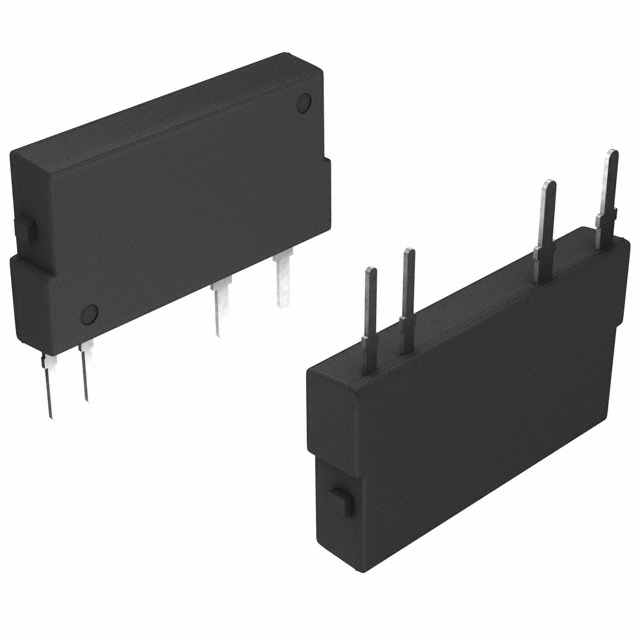

PANASONIC 固态继电器 AQZ192

AQZ192概述


    产品简介


    产品类型: 高容量直流型光电继电器(PhotoMOS)
    主要功能:
    - 光电继电器是一种利用光信号来控制电路通断的半导体器件。
    - AQZ19系列的高容量直流型光电继电器能够在广泛的电流和电压范围内进行切换,能够控制从非常小的负载到最大10A直流电流的各种负载,如序列控制器、电机和灯。
    应用领域:
    - 光伏发电系统
    - 电池系统
    - 测量仪器
    - 电源供应单元
    - 工业机械

    技术参数


    - 额定输入参数:
    - LED正向电流(IF):50 mA
    - LED反向电压(VR):5 V
    - 峰值正向电流(IFP):1 A
    - 最大功耗(Pin):75 mW
    - 输出参数:
    - 负载电压(VL):60 V / 200 V
    - 持续负载电流(IL):10 A / 5 A
    - 峰值负载电流(Ipeak):30 A / 15 A (100 ms, 单次)
    - 功耗(Pout):2.0 W
    - 总功耗(PT):2.0 W
    - 输入输出隔离电压(Viso):3,000 V AC
    - 温度范围:
    - 工作温度(Topr):-40°C 至 +85°C
    - 存储温度(Tstg):-40°C 至 +100°C
    - 封装尺寸:
    - 高度(含底座):20.5 mm / 0.807 英寸
    - 尺寸:24.5 mm x 4.5 mm x 20.5 mm / 0.965 英寸 x 0.177 英寸 x 0.807 英寸
    - 封装形式:SIL4针脚

    产品特点和优势


    1. 高容量型:可以切换宽范围的电流和电压,适用于各种负载。
    2. 低导通电阻和高灵敏度:低导通电阻小于8毫欧(典型值),高灵敏度的LED操作电流为典型0.7 mA。
    3. SIL4针脚封装:封装厚度最大为4.5毫米,具有紧凑的设计。
    4. 低级关断泄漏电流:最大值为10微安。
    5. 控制低级模拟信号:该光电继电器具备极低的闭合电路失调电压,能无失真地控制低级模拟信号。

    应用案例和使用建议


    典型应用:
    - 光伏发电系统
    - 电池系统
    - 测量仪器
    - 电源供应单元
    - 工业机械
    使用建议:
    - 负载电压和电流:在使用时应注意推荐的工作负载电压,不同型号的负载电压和电流有所不同,应按照具体应用需求选择合适的型号。
    - 环境温度:根据负载电流和温度特性图表,合理设计散热,以保证在极端温度条件下的正常工作。
    - 安装和维护:在进行安装、维护或修理前务必断电,并正确连接终端。

    兼容性和支持


    - 本产品与其他电子元器件或设备的兼容性良好,可在多种系统中使用。
    - 制造商提供了详细的维护和支持服务,如有需要请联系当地的技术代表。

    常见问题与解决方案


    1. 过热问题:
    - 解决方案:增加散热措施,如加装散热片或风扇。
    2. 短路问题:
    - 解决方案:避免在带电状态下将I/O端子短路。
    3. 噪音干扰:
    - 解决方案:在输出端加入钳位二极管或RC吸收电路。

    总结和推荐


    综评:
    - 优点: 高容量、低导通电阻、高灵敏度、良好的温度特性、紧凑的设计。
    - 推荐: 该系列产品在光伏、电池、测量仪器等领域的应用中表现出色,值得推荐。
    综上所述,AQZ19系列高容量直流型光电继电器以其优异的性能和广泛的应用前景,是一款极具市场竞争力的产品。

AQZ192参数

参数
开关功能 -
最大导通电阻 15mΩ
负载电流额定值 10A
输出类型 DC
负载电压 60V(DC)
输入电压 1.35V(DC)
控制电压 1.35V(DC)~1.5V(DC)
24.5mm(Max)
4.5mm(Max)
20.5mm(Max)
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

AQZ192厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQZ192数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQZ192 AQZ192数据手册

AQZ192封装设计

查看详情并下载
Symbol
Footprint
3D Model
