AQV234AX

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,DC 50Ω 0V~400V 120mA 1.14V(DC) 6-SMD 贴片安装,黏合安装 8.8mm*6.4mm*3.6mm
供应商型号: AQV234AX
供应商: Master
标准整包数: 5

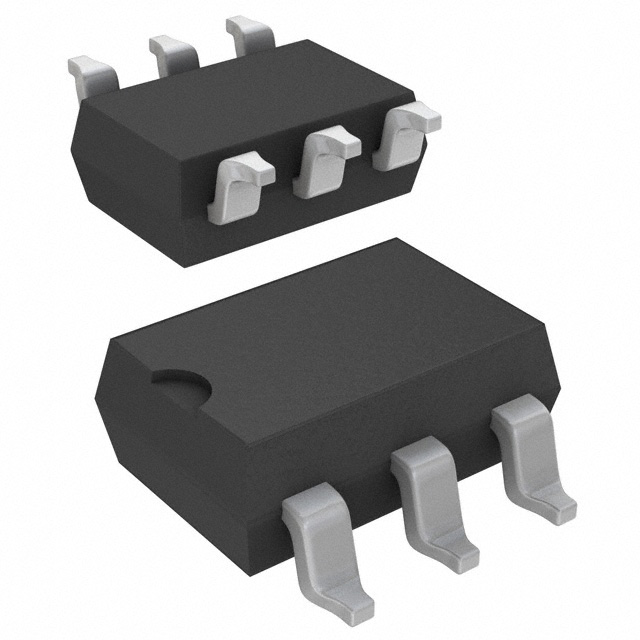

PANASONIC 固态继电器 AQV234AX

AQV234AX概述

    # Panasonic AQV234 Form A光电继电器技术手册

    产品简介


    基本介绍
    Panasonic的AQV234系列是高灵敏度的光电继电器(Form A),专为工业自动化、高速检测设备及通信设备设计。这种光电继电器采用DIP6封装,具有低功耗、高绝缘等级等特点,特别适合需要精确控制低电平模拟信号的应用场合。其核心光电耦合技术确保了信号传输的高可靠性和低失真性。
    主要功能
    - 高灵敏度:输入电流仅为0.31 mA(典型值),适合低功耗设计。
    - 输出端泄漏电流极小:最大值仅为1 µA,适用于对漏电流敏感的应用。
    - 模拟信号处理能力强:支持低偏置电压控制,减少信号失真。
    应用领域
    - 高速检测机器:如扫描仪、集成电路测试仪和电路板检测系统。
    - 电信与数据通信设备。
    - 工业自动化控制系统。

    技术参数


    | 参数类别 | 参数名称 | 值 | 单位 |
    ||
    | 输入 | LED正向电流 | 0.31 | mA |
    最大LED反向电压 | 5 | V |
    峰值正向电流 | 1 | A |
    | 输出 | 负载电压(峰值AC) | 400 | V |
    持续负载电流(A连接) | 0.12 | A |
    关断状态漏电流 | 1 | µA |
    | 绝缘 | I/O隔离电压 | 1500 | V |
    | 工作环境 | 工作温度范围 | -40°C 至 +85°C | °C |
    存储温度范围 | -40°C 至 +100°C | °C |

    产品特点和优势


    独特功能
    1. 高灵敏度:仅需0.31 mA的驱动电流即可激活,大幅降低能耗。
    2. 极低的漏电流:保证了高精度模拟信号处理的稳定性。
    3. 宽温操作能力:能够在极端环境下稳定运行,适应多种复杂工况。
    市场竞争力
    相比传统电磁继电器,AQV234具备体积小巧、重量轻盈且寿命长的优势,同时其快速响应时间也使其在高速信号切换中表现优异。

    应用案例和使用建议


    典型应用
    - 高分辨率图像扫描仪:利用AQV234快速开关特性实现像素级数据采集。
    - 网络交换机:用于信号路由选择,确保数据流高效无误。
    使用建议
    - 在设计时注意保持电路简洁以避免干扰。
    - 定期检查接线端子是否有氧化现象,必要时清理。

    兼容性和支持


    兼容性
    AQV234光电继电器可与其他标准接口产品良好配合使用,广泛应用于各类工业设备中。
    支持服务
    Panasonic提供详尽的技术文档下载链接,并设有专门技术支持团队解答用户疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求 |
    | 输出信号不稳定 | 确认负载匹配情况并调整相关电阻值 |

    总结和推荐


    综上所述,Panasonic AQV234光电继电器凭借其卓越的技术性能和广泛的适用性,在众多行业中展现出强大的竞争力。它不仅能够满足现代工业对于小型化、智能化的需求,还通过优秀的电气特性赢得了市场的高度评价。因此,我们强烈推荐此款产品作为高端电子项目的首选解决方案。

AQV234AX参数

参数
控制电压 -
开关功能 -
最大导通电阻 50Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 1.14V(DC)
长*宽*高 8.8mm*6.4mm*3.6mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AQV234AX厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQV234AX数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQV234AX AQV234AX数据手册

AQV234AX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.324 ¥ 36.6243
50+ $ 4.0112 ¥ 33.3515
100+ $ 3.924 ¥ 32.6264
250+ $ 3.657 ¥ 30.3904
500+ $ 3.6187 ¥ 29.6331
750+ $ 3.5659 ¥ 29.2012
1000+ $ 3.5659 ¥ 29.2012
库存: 1000
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 183.12
