首页  >  产品百科  >  ERJP06F10R0V

ERJP06F10R0V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 10Ω ±1% 500mW ±300ppm/℃ 0805 贴片安装 2mm*1.25mm*700μm
供应商型号: UA-ERJP06F10R0V
供应商: 海外现货
标准整包数: 5000

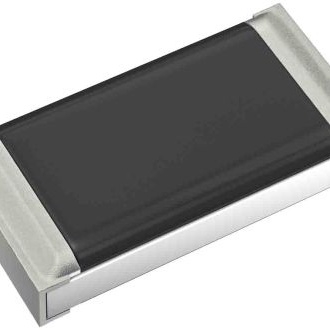

PANASONIC 贴片电阻 ERJP06F10R0V

ERJP06F10R0V概述

    Anti-Surge Thick Film Chip Resistors 技术手册

    1. 产品简介


    Anti-Surge Thick Film Chip Resistors 是一种高可靠性的厚膜贴片电阻,主要用于提高ESD(静电放电)抗干扰能力。它们适用于多种电子设备,包括AV设备、家用电器、办公设备、信息和通信设备等。这些电阻具备出色的ESD耐受性、高功率承受能力和宽温度范围适应性,使其在各种严苛环境下均能稳定运行。

    2. 技术参数


    - 型号: ERJ PA2, P03, PA3, P06, P08, P14
    - 尺寸与额定功率:
    - 0402 英寸 / 1005 毫米大小:0.20 瓦特(ERJPA2)
    - 0603 英寸 / 1608 毫米大小:0.20 瓦特(ERJP03)、0.25 瓦特(ERJPA3)
    - 0805 英寸 / 2012 毫米大小:0.50 瓦特(ERJP06)
    - 1206 英寸 / 3216 毫米大小:0.66 瓦特(ERJP08)
    - 1210 英寸 / 3225 毫米大小:0.50 瓦特(ERJP14)
    - 电阻值范围: 10 Ω 至 1 MΩ
    - 电阻精度: ±0.5%、±1%、±5%
    - 额定连续工作电压 (RCWV): 50 V 至 1000 V
    - 过载测试电压 (OTV): 70 V 至 1000 V
    - 耐温范围: -55 °C 至 +155 °C
    - 参考标准: IEC 60115-8, JIS C 5201-8, JEITA RC-2134C
    - 认证: AEC-Q200 认证
    - 环保认证: RoHS 合规

    3. 产品特点和优势


    - ESD 防护: 具备优越的ESD防护特性,比标准金属薄膜电阻高出很多。
    - 高可靠性: 采用金属釉厚膜电阻元件和三层电极结构,确保长期稳定性。
    - 焊接工艺: 适合回流焊和波峰焊。
    - 高功率承受能力: 额定功率高达0.66瓦特,适合各种大功率应用。
    - 广泛适用性: 能够在极端温度条件下保持稳定性能,适用于多种恶劣环境。

    4. 应用案例和使用建议


    - 应用示例: 适用于信息通信设备、医疗设备、交通系统、航空航天设备等。
    - 使用建议:
    - 确保环境温度不超过额定温度,避免因过热导致损坏。
    - 在安装时,确保电路板的设计能够有效散热。
    - 使用时注意防尘和防水措施,特别是在室外或腐蚀性气体环境中。


    5. 兼容性和支持


    - 兼容性: 兼容标准的SMT(表面贴装技术)工艺,可与多种PCB设计兼容。
    - 技术支持: 提供详细的数据文件,包括封装方法、焊接条件和安全注意事项。如果需要更多技术支持,请联系厂商。

    6. 常见问题与解决方案


    - 问题1: 产品在高温环境下出现异常?
    - 解决方案: 检查并优化散热设计,确保温度不超过额定范围。
    - 问题2: 产品在使用过程中出现焊接不良?
    - 解决方案: 确保正确的焊接条件,包括焊接时间和温度。使用推荐的助焊剂并进行清洁。
    - 问题3: 产品在静电环境中表现不佳?
    - 解决方案: 采取防静电措施,如使用防静电袋包装和操作。特别注意较小的元件更为敏感。

    7. 总结和推荐


    Anti-Surge Thick Film Chip Resistors 提供了出色的性能和广泛的适用性,尤其是在高可靠性要求的应用场合。它拥有出色的ESD防护能力、高功率承受能力和宽温度范围适应性,使其成为众多电子设备的理想选择。综上所述,强烈推荐使用这款产品,特别是对于对性能和可靠性有严格要求的客户。

ERJP06F10R0V参数

参数
电阻值 10Ω
精度 ±1%
额定功率 500mW
温度系数 ±300ppm/℃
长*宽*高 2mm*1.25mm*700μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJP06F10R0V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJP06F10R0V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJP06F10R0V ERJP06F10R0V数据手册

ERJP06F10R0V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0301 ¥ 0.2524
50000+ $ 0.0213 ¥ 0.1781
200000+ $ 0.0191 ¥ 0.1603
库存: 265000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1262
