ERA-6AEB132V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.3KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: F-ERA-6AEB132V
供应商: 海外现货
标准整包数: 5000

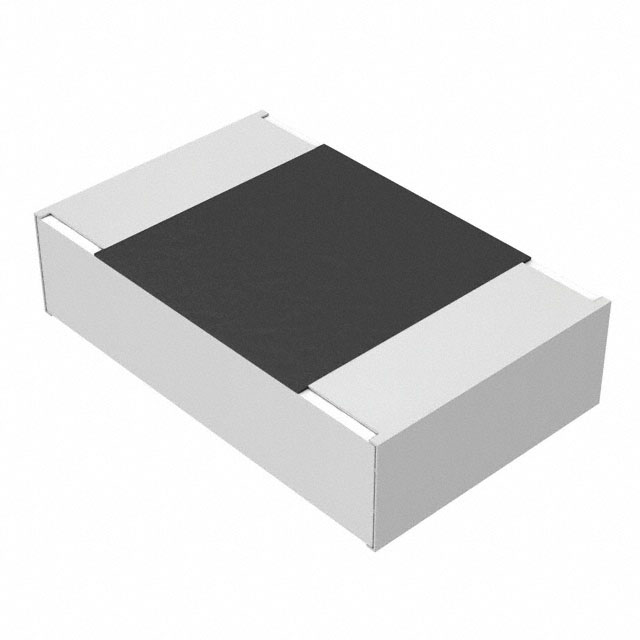

PANASONIC 贴片电阻 ERA-6AEB132V

ERA-6AEB132V概述

    金属薄膜(薄膜)芯片电阻器,高可靠性型

    产品简介


    金属薄膜(薄膜)芯片电阻器是一种高可靠性的电子元器件,广泛应用于各种电子设备中。这些电阻器具有高度的稳定性和准确性,适用于高湿度和高温环境。它们被用于消费电子产品、家用电器、办公设备以及通信设备等领域。

    技术参数


    - 尺寸和功率等级:
    - 0201:0.05W
    - 0402:0.063W
    - 0603:0.1W
    - 0805:0.125W
    - 1206:0.25W
    - 温度系数:
    - ±10×10^-6/°C
    - ±15×10^-6/°C
    - ±25×10^-6/°C
    - ±50×10^-6/°C
    - ±100×10^-6/°C
    - 电阻容差:
    - ±0.05%
    - ±0.1%
    - ±0.25%
    - ±0.5%
    - 包装方式:
    - 按压式载带包装(2mm间距,15000pcs)
    - 冲孔式载带包装(2mm间距,10000pcs)
    - 冲孔式载带包装(4mm间距,5000pcs)

    产品特点和优势


    - 高可靠性:在高温高湿环境下表现稳定(额定负载85°C 85%RH,工作温度范围-55°C到+155°C)
    - 高精度:低电阻容差和低温度系数
    - 高性能:低电流噪声,优秀的线性度
    - 标准参考:符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B标准
    - 认证:符合AEC-Q200标准
    - 环保:符合RoHS标准

    应用案例和使用建议


    这些电阻器在汽车电子、通信设备、医疗设备等应用中表现出色。例如,在汽车传感器电路中,这些电阻器能够确保稳定的信号传输。使用时应注意以下几点:
    - 确保电源电压不超过规定值,避免过热损坏
    - 避免暴露在强电磁波和放射性环境中
    - 安装位置应远离其他发热元件,防止热量影响

    兼容性和支持


    这些电阻器与现有的PCB设计和焊接条件兼容。厂商提供详细的数据文件,包含焊点条件、土地模式等信息。如果您需要更多的支持,可以直接联系厂商获取帮助。

    常见问题与解决方案


    - 问题:电阻器在高温下出现故障
    - 解决方案:确保安装位置通风良好,远离其他发热源
    - 问题:电阻值不稳定
    - 解决方案:检查周围环境是否有腐蚀性气体,保持干燥环境
    - 问题:焊接后电阻器无法正常工作
    - 解决方案:确保焊接条件正确,避免过度加热

    总结和推荐


    金属薄膜芯片电阻器具有出色的稳定性和可靠性,非常适合在严苛的工作环境中使用。无论是在消费电子还是工业应用中,这些电阻器都能提供卓越的表现。强烈推荐使用这些电阻器,以确保您的设备长期稳定运行。如果您有任何疑问或需要技术支持,可以直接联系供应商。

ERA-6AEB132V参数

参数
电阻值 1.3KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-6AEB132V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-6AEB132V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-6AEB132V ERA-6AEB132V数据手册

ERA-6AEB132V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0236 ¥ 0.2002
10000+ $ 0.0234 ¥ 0.1984
15000+ $ 0.0232 ¥ 0.1966
库存: 105000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1001
