ERJ-S08F86R6V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 86.6Ω ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: Q-ZT-ERJ-S08F86R6V
供应商: 海外现货
标准整包数: 5000

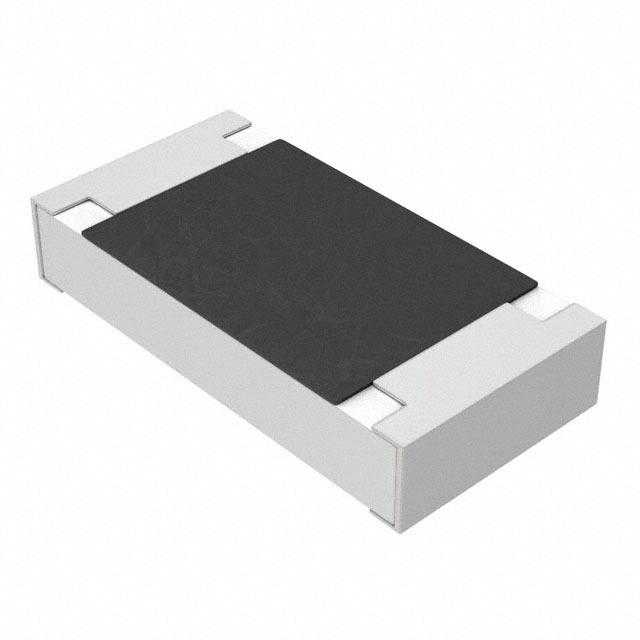

PANASONIC 贴片电阻 ERJ-S08F86R6V

ERJ-S08F86R6V概述

    Anti-Sulfurated Thick Film Chip Resistors 技术手册

    1. 产品简介


    Anti-Sulfurated Thick Film Chip Resistors 是一种高性能的厚膜芯片电阻器,专门设计用于抗硫化应用。这些电阻器广泛应用于各种电子设备中,包括消费电子、通信设备、工业控制以及医疗设备等领域。其主要功能是提供精确且稳定的电阻值,同时具备抗硫化能力,确保在严苛环境中长期稳定运行。

    2. 技术参数


    以下是产品的主要技术规格:
    | 规格 | 值 |

    | 尺寸 (inch) | 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512 |
    | 额定功率 (W) | 0.05, 0.1, 0.125, 0.25, 0.5, 0.75, 1.0 |
    | 阻值范围 (Ω) | 0.1 Ω 至 1 MΩ |
    | 温度系数 (ppm/°C) | ±200 (±5%) 或 ±100 (±1%) |
    | 温度范围 (°C) | -55 至 +125 |
    | 电容 (pF) | <0.1 |
    | 电感 (nH) | <10 |
    | 过载电压 (V) | 根据额定功率不同,范围从 25V 至 500V |

    3. 产品特点和优势


    - 高抗硫化能力:采用Au基内电极(ERJS0/S1型)和Ag-Pd基内电极(ERJS6, ERJU型),显著提高了对硫化环境的抵抗力。
    - 高可靠性:金属釉厚膜电阻元件和三层电极设计,确保了长期的可靠性和稳定性。
    - 适用多种焊接工艺:适合回流焊和波峰焊。
    - 低阻值型号:特别为低阻值应用设计的ERJS6S, S6Q系列,阻值范围从0.1 Ω到1.0 Ω。
    - RoHS合规:符合环保要求,适用于全球市场。

    4. 应用案例和使用建议


    Anti-Sulfurated Thick Film Chip Resistors 在多种应用场景中表现出色,例如:
    - 消费电子产品:如智能手机和平板电脑中的电源管理电路。
    - 通信设备:如路由器和交换机中的滤波和匹配电路。
    - 工业控制系统:如PLC和传感器模块中的精密测量和控制电路。
    使用建议:
    - 在选择电阻器时,应根据具体的应用需求和环境条件确定所需的阻值和额定功率。
    - 对于高温和高湿度环境,应优先考虑ERJS0/S1型,以提高抗硫化能力。
    - 对于需要高精度和低温度漂移的应用,可选择ERJU型,它们具有更低的温度系数。

    5. 兼容性和支持


    Anti-Sulfurated Thick Film Chip Resistors 可与其他标准电子元器件和设备无缝兼容,方便系统集成。制造商提供了详细的技术支持和售后服务,包括安装指南、常见问题解答和技术文档。

    6. 常见问题与解决方案


    1. 问题:如何正确选择合适的电阻器?
    - 解决方案:根据应用的电压和电流要求,选择适当的尺寸和额定功率。参考数据表中的额定负载曲线来选择合适的阻值范围。
    2. 问题:电阻器长时间使用后出现性能下降怎么办?
    - 解决方案:检查环境条件是否符合要求,如温度和湿度。若环境恶劣,考虑更换为更高抗硫化能力的产品,如ERJS0/S1型。

    7. 总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors 凭借其卓越的抗硫化能力和高可靠性,在众多应用领域中表现出色。对于需要在恶劣环境中保持稳定性的项目,强烈推荐使用此系列电阻器。通过精心选择和正确的应用,可以确保系统的长期稳定运行。

ERJ-S08F86R6V参数

参数
电阻值 86.6Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

ERJ-S08F86R6V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-S08F86R6V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-S08F86R6V ERJ-S08F86R6V数据手册

ERJ-S08F86R6V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0751 ¥ 0.6295
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3147.5
