首页  >  产品百科  >  ERJ-B2AF122V

ERJ-B2AF122V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.2KΩ ±1% 750mW ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号:
供应商:
标准整包数: 0

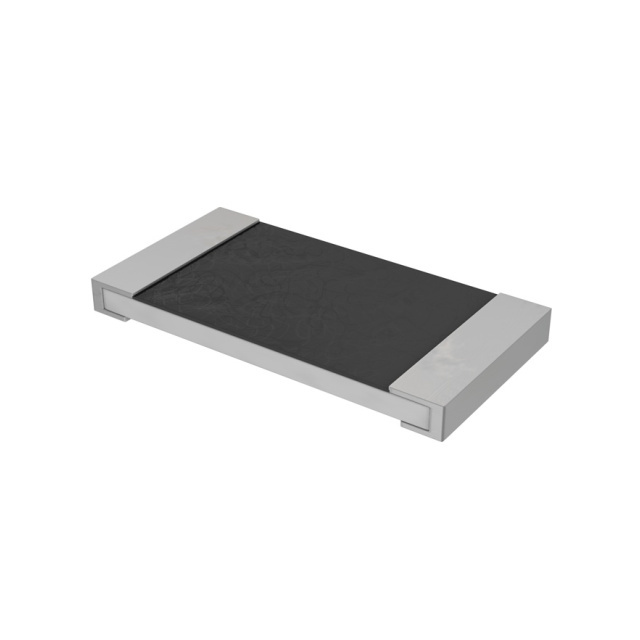

PANASONIC 贴片电阻 ERJ-B2AF122V

ERJ-B2AF122V概述

    高功率贴片电阻器/宽终端类型

    产品简介


    高功率贴片电阻器(宽终端类型)是用于各种电路应用的高效能元件,特别是汽车电子电路(如电子控制单元、防抱死刹车系统和气囊系统)、电源电流传感等。这些电阻器具有宽终端构造,以提供出色的焊接可靠性和良好的散热性能,符合AEC-Q200标准并达到RoHS要求。

    技术参数


    | 产品型号 | 尺寸(英寸) | 功率等级(W) | 极限元素电压(V) | 电阻范围(Ω) | 电阻精度(%) | 温度系数(×10^-6/°C) | 工作温度范围(℃) |

    | ERJA1 | 1225 | 1.33 | 200 | 100m到10k | ±1 | ±100 | -55 到 +155 |
    | ERJB1 | 1020 | 1, 2 (R ≤ 10 Ω) | 200 | 10m到10k | ±1, ±2, ±5 | ±200 | -55 到 +155 |
    | ERJB2 | 0612 | 0.75, 1 (R ≤ 10 Ω) | 200 | 10m到1M | ±1, ±2, ±5 | 0到+300 | -55 到 +155 |
    | ERJB3 | 0508 | 0.33, 0.5 (R ≤ 1 Ω) | 150 | 20m到10 | ±1, ±2, ±5 | 0到+300 | -55 到 +155 |

    产品特点和优势


    - 高焊点可靠性:宽终端构造确保可靠的焊接连接。
    - 优良的散热特性:通过宽终端设计,有效分散热量。
    - AEC-Q200认证:适用于严格的汽车电子应用。
    - RoHS合规性:满足环保标准。

    应用案例和使用建议


    这些高功率贴片电阻器广泛应用于汽车电子、电源电流传感等场合。例如,在一个电子控制单元(ECU)的设计中,使用这些电阻器可以有效管理和监测电流,提高系统的稳定性和安全性。在实际应用中,建议:
    - 在高温环境下使用时,注意功耗的降额曲线,避免因过热导致失效。
    - 确保电路板的设计符合规范,合理安排相邻组件,避免过热影响。

    兼容性和支持


    这些电阻器与其他标准电子元件兼容,适配常见的表面安装技术(SMT)。制造商提供了详细的数据文件和包装方法说明,支持客户进行合理的采购和使用。

    常见问题与解决方案


    1. 电阻值不准确:
    - 解决办法:检查是否超出规定的工作温度范围,重新校准温度补偿。

    2. 焊接时产生桥接:
    - 解决办法:仔细调整焊接条件,使用适当的焊膏量,确保焊接质量。

    总结和推荐


    综上所述,这些高功率贴片电阻器以其高可靠性和良好的散热性能,非常适合于汽车电子和其他高要求的应用环境。我们强烈推荐这些产品,特别是在需要高性能和可靠性的应用中。不过,建议在使用前联系厂家获取最新的技术规格和详细说明,确保满足特定需求。

ERJ-B2AF122V参数

参数
电阻值 1.2KΩ
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ERJ-B2AF122V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-B2AF122V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-B2AF122V ERJ-B2AF122V数据手册

ERJ-B2AF122V封装设计

查看详情并下载
Symbol
Footprint
3D Model
