首页  >  产品百科  >  ERA-3AEB2152V

ERA-3AEB2152V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 21.5KΩ ±0.1% 100mW ±25ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: TS-ERA-3AEB2152V
供应商: 海外现货
标准整包数: 5000

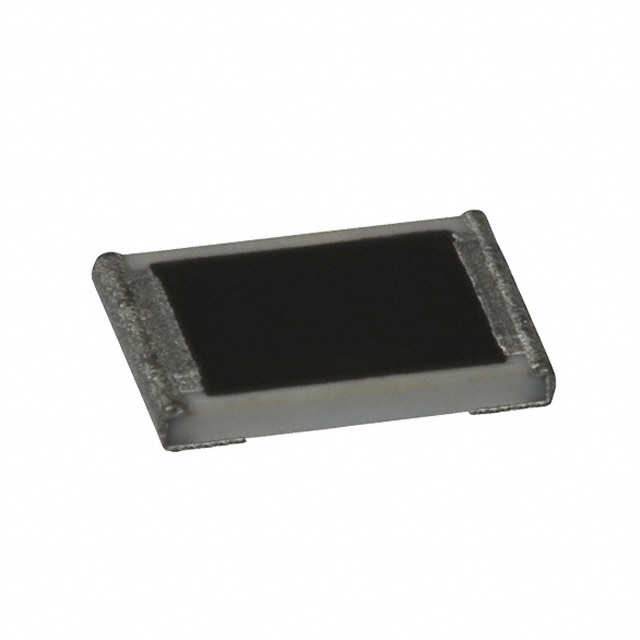

PANASONIC 贴片电阻 ERA-3AEB2152V

ERA-3AEB2152V概述


    产品简介


    金属薄膜(细膜)芯片电阻,高可靠性型是一种专为各种应用设计的高性能电子元器件。这些电阻主要由金属薄膜构成,能够提供稳定、精确的电流控制和电压调节功能。它们广泛应用于音频设备、家用电器、办公设备、信息通信设备等领域,特别适合需要高可靠性和高精度的应用场合。

    技术参数


    - 系列:ERA 1A, 2A, 3A, 6A, 8A
    - 高可靠性:在高温高湿度条件下(85°C 85% RH,额定负载)仍能保持稳定性能;温度范围:-55°C 至 +155°C
    - 高精度:低电阻容差和温度系数
    - 高性能:低电流噪声,优秀的线性度
    - 参考标准:IEC 60115-8, JIS C 5201-8, JEITA RC-2133C
    - 符合AEC-Q200标准:(除ERA1A)
    - 符合RoHS标准
    尺寸和功率等级
    - ERA1A:0201,0.05W,±10×10^-6/K
    - ERA2A:0402,0.063W,±15×10^-6/K
    - ERA3A:0603,0.1W,±25×10^-6/K
    - ERA6A:0805,0.125W,±50×10^-6/K
    - ERA8A:1206,0.25W,±100×10^-6/K
    包装方法
    - 拳击式载带封装
    - 压痕式载带封装

    产品特点和优势


    金属薄膜芯片电阻以其出色的稳定性、高精度和卓越的性能脱颖而出。这些电阻能够在极端环境下保持稳定的性能,适用于高温、高湿度等恶劣条件。此外,其低电流噪声和优良的线性度使其成为精密电路的理想选择。由于符合AEC-Q200标准,这些电阻还适用于汽车和航空航天等领域的高可靠性要求。

    应用案例和使用建议


    应用案例:在AV设备、家用电器和信息通信设备中,金属薄膜芯片电阻能够确保系统在不同条件下的正常运行。例如,在音视频信号处理系统中,它们能够有效控制电流和电压,保证音质的清晰度和稳定性。
    使用建议:
    - 在安装时要避免机械应力和静电损伤。
    - 确保环境温度不超过指定范围,以避免性能下降。
    - 使用合适的清洗剂,防止焊料残留对性能的影响。
    - 注意使用正确的焊接条件,避免长时间高温加热导致性能劣化。

    兼容性和支持


    这些电阻与其他电子元件具有良好的兼容性,适用于多种类型的电路板和设备。制造商提供了详细的技术规格和焊接条件,用户可以在购买前咨询技术支持获取更多信息。

    常见问题与解决方案


    - Q: 高温环境如何影响电阻的性能?
    - A: 在高温环境下,电阻的功率等级会受到限制。应遵循数据手册中的温度-负载曲线来确定实际可承受的最大功率。

    - Q: 如何防止静电损坏?
    - A: 在操作过程中,应佩戴防静电手环,并确保工作台面和设备接地良好。

    总结和推荐


    金属薄膜芯片电阻,高可靠性型凭借其卓越的稳定性和高精度,在众多应用场合中表现出色。无论是在高温高湿度环境下还是在精密电路中,这些电阻都能展现出卓越的性能。因此,我们强烈推荐这些电阻用于需要高可靠性的项目中。在购买前,建议用户详细了解产品规格并咨询技术支持以确保最佳使用效果。

ERA-3AEB2152V参数

参数
电阻值 21.5KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-3AEB2152V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-3AEB2152V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-3AEB2152V ERA-3AEB2152V数据手册

ERA-3AEB2152V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0346 ¥ 0.2944
15000+ $ 0.0331 ¥ 0.281
25000+ $ 0.0325 ¥ 0.2762
50000+ $ 0.0318 ¥ 0.2704
75000+ $ 0.0312 ¥ 0.2655
100000+ $ 0.0306 ¥ 0.2597
库存: 30000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 2944
