首页  >  产品百科  >  ERJ-U3RD4700V

ERJ-U3RD4700V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 470Ω ±0.5% 100mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*450μm
供应商型号: 10-ERJ-U3RD4700VTR-ND
供应商: Digi-Key
标准整包数: 5000

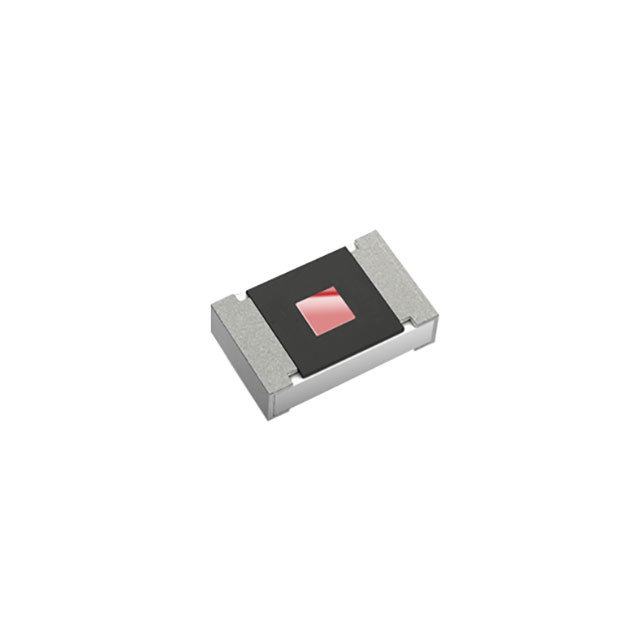

PANASONIC 贴片电阻 ERJ-U3RD4700V

ERJ-U3RD4700V概述

    Anti-Sulfurated Thick Film Chip Resistors

    产品简介


    Anti-Sulfurated Thick Film Chip Resistors是一种高精度且具备抗硫化特性的电阻器。它适用于多种电子设备,如音频/视频设备、家用电器、办公设备以及信息和通信设备。这款电阻器采用了银钯基内电极材料,具有出色的耐腐蚀性和高可靠性,能够在严苛环境下保持稳定的电气性能。

    技术参数


    - 高抗硫化性:通过采用银钯基内电极材料实现。
    - 高精度:电阻容差为±0.5%,温度系数(TCR)为±50×10^-6/K。
    - 高可靠性:使用金属釉厚膜电阻元件及三层电极设计。
    - 适用焊接方法:可适应回流焊和波峰焊。
    - 认证标准:符合IEC 60115-8,JIS C 5201-8,JEITA RC-2134C标准。
    - AEC-Q200认证:通过了汽车电子委员会的严格测试。
    - RoHS合规:符合环保要求。
    规格表
    | 产品代码 | 尺寸 (mm) | 额定功率 (W) | 阻值范围 (Ω) | 温度系数 (×10^-6/K) | 最大电压 (V) | 额定负载 (%) |

    | ERJU2R (0402) | 2.00±0.20 x 0.40±0.20 x 0.40±0.20 | 0.1 | 100到100k | ±50 | 50 | 100 |
    | ERJU3R (0603) | 1.60±0.15 x 0.80+0.15/-0.05 x 0.30±0.20 | 0.1 | 100到100k | ±50 | 75 | 150 |
    | ERJU6R (0805) | 1.25±0.10 x 0.50±0.05 x 0.20±0.10 | 0.125 | 100到100k | ±50 | 150 | 200 |

    产品特点和优势


    Anti-Sulfurated Thick Film Chip Resistors 的显著特点是其出色的抗硫化能力和高精度。这些特性使其在对稳定性要求高的应用中表现出色,特别是在含硫环境中。它们的高可靠性和长期稳定性使其在工业和汽车电子领域拥有广泛的适用性和竞争力。

    应用案例和使用建议


    Anti-Sulfurated Thick Film Chip Resistors 广泛应用于各种电子产品中,例如音频设备、家用电器和医疗设备。对于高温环境下的应用,例如在车辆、船舶和其他交通工具中的应用,它们的表现尤为突出。使用时需确保电路板的设计符合该电阻器的额定功率和工作温度范围,并遵循手册中的建议进行焊接和组装。

    兼容性和支持


    这些电阻器与多种焊接方法兼容,包括回流焊和波峰焊。制造商提供了详细的包装和组装指南,并确保其产品符合国际标准。用户可以联系制造商获取技术支持和维修服务。

    常见问题与解决方案


    - 问题1:如何处理静电敏感问题?
    - 解决方案:在处理这些电阻器时,采取防静电措施,如佩戴防静电手套或使用防静电桌垫。

    - 问题2:如何避免焊接时出现质量问题?
    - 解决方案:严格按照手册中推荐的焊接条件进行操作,并选用适合的助焊剂清洁剂,以防止残留物影响绝缘性能。

    总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors 是一款高性能、高可靠性的电子元器件,尤其适用于需要高精度和抗硫化能力的应用场合。推荐在对稳定性有严格要求的项目中使用这些电阻器,以确保最佳性能和可靠性。无论是家用电器还是工业自动化设备,这些电阻器都能提供卓越的性能表现。

ERJ-U3RD4700V参数

参数
电阻值 470Ω
精度 ±0.5%
额定功率 100mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ERJ-U3RD4700V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-U3RD4700V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-U3RD4700V ERJ-U3RD4700V数据手册

ERJ-U3RD4700V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0341 ¥ 0.2823
10000+ $ 0.0313 ¥ 0.2595
15000+ $ 0.03 ¥ 0.2482
25000+ $ 0.0285 ¥ 0.2358
35000+ $ 0.0276 ¥ 0.2286
50000+ $ 0.0267 ¥ 0.2216
125000+ $ 0.025 ¥ 0.2068
250000+ $ 0.0239 ¥ 0.198
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1411.5
