首页  >  产品百科  >  ERJ-14NF1001U

ERJ-14NF1001U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1KΩ ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*700μm
供应商型号: TS-ERJ-14NF1001U
供应商: 海外现货
标准整包数: 5000

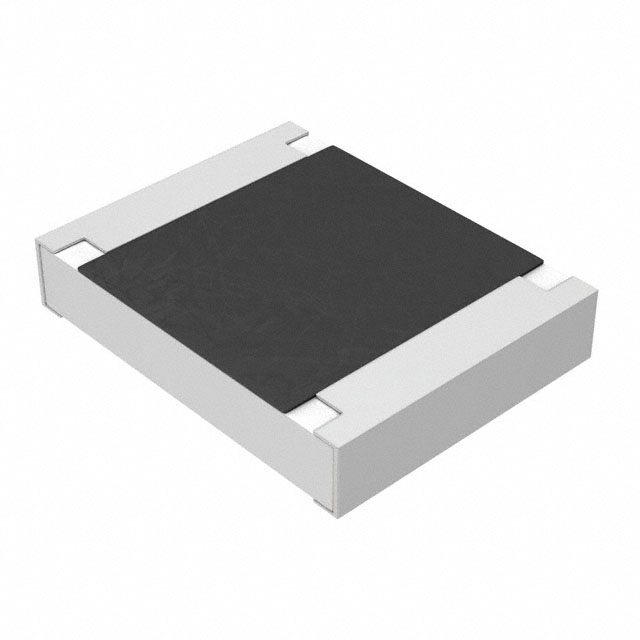

PANASONIC 贴片电阻 ERJ-14NF1001U

ERJ-14NF1001U概述

    Precision Thick Film Chip Resistors 技术手册

    产品简介


    精密厚膜片式电阻器是用于各种电子设备中的关键组件。它们采用金属釉厚膜电阻元件及三层电极,具有高可靠性。这些电阻器尺寸小巧且重量轻,适用于回流焊接和波峰焊接。它们广泛应用于音频视频设备、家用电器、办公设备和信息通信设备等领域。

    技术参数


    - 精度级别
    - ERJXG、1G、2R、3E、6E、8E、14、12、1T 系列:±1%
    - ERJ1R、2R、3R、6R 系列:±0.5%
    - 参考标准
    - IEC 60115-8,JIS C 5201-8,JEITA RC-2134C
    - 温度系数(TCR)
    - ±50 × 10^-6/K(1R, 2R)
    - ±100 × 10^-6/K(3R, 6R)
    - 功率额定值
    - 0.05 W(0402 尺寸)
    - 0.1 W(0603、0805 尺寸)
    - 0.25 W(1206 尺寸)
    - 0.5 W(1210 尺寸)
    - 0.75 W(2010 尺寸)
    - 1 W(2512 尺寸)
    - 工作温度范围
    - -55 ℃ 至 +155 ℃
    - 额定连续工作电压(RCWV)
    - 依据功率额定值和电阻值计算得出,或按照限制元件电压取较低值
    - 过载测试电压(OTV)
    - 按照指定倍数(参考性能)乘以 RCWV,或取最大过载电压中的较小值
    - 包装方式
    - 按不同尺寸,包装数量和类型有所不同,例如 4 mm 距离带状包装,5,000 pcs/卷

    产品特点和优势


    1. 小型轻便:适合在空间受限的应用中使用。
    2. 高可靠性:采用金属釉厚膜电阻元件和三层电极设计。
    3. 兼容性强:适合多种贴装设备,带包装卷方便自动化生产。
    4. 适用于多种焊接工艺:支持回流焊接和波峰焊接。
    5. 低电阻容差:提供多种系列电阻,确保精确度。
    6. 认证标准齐全:符合 IEC 60115-8,JIS C 5201-8 和 JEITA RC-2134C 标准,AEC-Q200 认证。
    7. 环保材料:RoHS 符合标准,无铅设计。

    应用案例和使用建议


    1. 家庭电器:在洗衣机、微波炉等家电中使用,要求稳定性和高可靠性。
    2. 通信设备:在手机、路由器等通信设备中,用于电路保护和信号传输。
    3. 工业控制:在工厂自动化控制系统中,用于精密控制电路。
    使用建议:
    - 在使用时避免强电磁干扰环境,防止静电损坏。
    - 安装时需注意散热,防止高温影响其他元件。
    - 避免将这些元件直接暴露于阳光下,防止老化。

    兼容性和支持


    这些电阻器与多种贴装设备兼容,适用各种自动贴片机。厂商提供详细的包装方法、焊锡条件和安全注意事项,建议在使用前联系厂家获取最新的技术规范。

    常见问题与解决方案


    1. 问题:如何处理静电损坏?
    - 解决方案:采取防静电措施,如穿戴防静电手环。
    2. 问题:如何确保正确焊接?
    - 解决方案:严格按照推荐的焊接条件进行操作,选择合适的焊料。
    3. 问题:产品在高温环境中能否正常工作?
    - 解决方案:确保温度不超过规定的工作温度范围,并选择合适的电阻值。

    总结和推荐


    这款精密厚膜片式电阻器凭借其高可靠性、低电阻容差和广泛的适用性,在众多领域都有出色的表现。特别是在需要高精度和高稳定性的场合,如家用电器、通信设备和工业控制中,是一款值得推荐的产品。不过,由于某些系列已不推荐用于新设计,建议在采购时确认产品的最新状态。

ERJ-14NF1001U参数

参数
电阻值 1KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*700μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

ERJ-14NF1001U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-14NF1001U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-14NF1001U ERJ-14NF1001U数据手册

ERJ-14NF1001U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0525 ¥ 0.4459
10000+ $ 0.0503 ¥ 0.4276
15000+ $ 0.0479 ¥ 0.407
25000+ $ 0.0467 ¥ 0.3973
40000+ $ 0.0456 ¥ 0.3876
150000+ $ 0.0445 ¥ 0.3779
库存: 15000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2229.5
