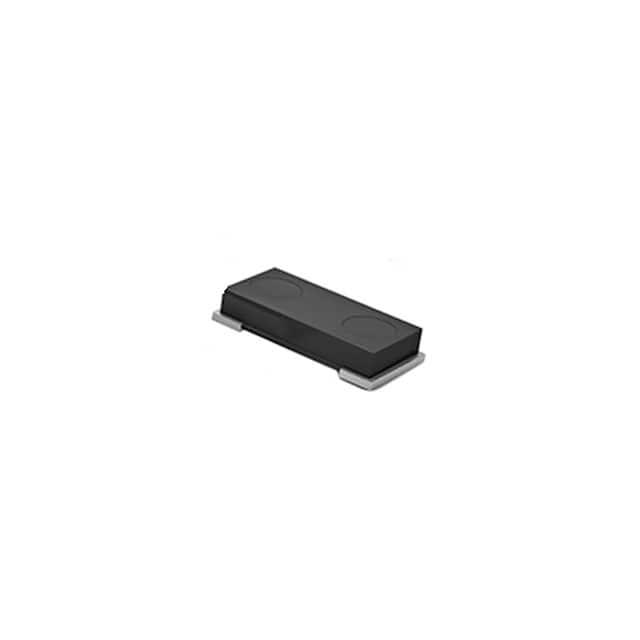

ERJ-MB1SF2M0U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 2mΩ ±1% 2W ±75ppm/℃ 1020 贴片安装 2.55mm*5mm*1.05mm
供应商型号: P19792DKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电阻 ERJ-MB1SF2M0U

ERJ-MB1SF2M0U概述

    电子元器件产品技术手册:金属板型电流检测电阻

    产品简介


    本技术手册介绍了金属板型电流检测电阻(Current Sensing Resistors, Metal Plate Type),包括不同型号如ERJMS4、ERJMS6及ERJMB1系列。这些电阻以其小巧的外形和高功率的特点,广泛应用于电源管理、电动车辆、工业自动化和通信等领域,用于精准监测电流。

    技术参数


    - 型号与包装:
    - ERJMS4: Embossed Carrier Taping, 4 mm pitch, 3,000 pcs.
    - ERJMS6: Embossed Carrier Taping, 4 mm pitch, 1,000 pcs.
    - ERJMB1: Embossed Carrier Taping, 8 mm pitch, 1,000 pcs.
    - 额定功率(在70°C时):
    - ERJMS4S: 3 W
    - ERJMS4H: 3 W
    - ERJMS6S: 5 W
    - ERJMB1S: 2 W
    - 阻值范围:
    - ERJMS4S: 1 mΩ ~ 4 mΩ
    - ERJMS4H: 5 mΩ ~ 10 mΩ
    - ERJMS6S: 0.5 mΩ ~ 3 mΩ
    - ERJMB1S: 1 mΩ ~ 5 mΩ
    - 精度:
    - ±1%
    - 温度系数(TCR):
    - ±75 ppm/°C
    - 工作温度范围:
    - -65°C 至 +170°C
    - 终端温度上限:
    - 130°C (ERJMS4S/ERJMS4H/ERJMS6S)
    - 100°C (ERJMS4H)

    产品特点和优势


    1. 理想电流检测解决方案:适用于精确测量电流的应用。
    2. 小尺寸与大功率:在紧凑空间内提供强大的电流监测能力。
    3. 金属板粘合技术:具有出色的长期稳定性。
    4. 耐高温树脂外壳:具有良好的散热性能,宽泛的工作温度范围。
    5. 符合行业标准:AEC-Q200认证,RoHS合规,ISO9001及ISO/TS16949认证。

    应用案例和使用建议


    该电阻广泛应用于电力系统中的电流监测,例如电动汽车充电站、太阳能逆变器等。在实际应用中,应当注意电阻的终端温度不得超过其最大允许值。建议在安装时确保散热良好,并根据手册提供的负载降额曲线进行设计。

    兼容性和支持


    该电阻系列具备良好的兼容性,可与其他通用电气设备配合使用。制造商提供详尽的技术支持和售后服务,以帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:安装过程中出现电阻温升过快
    - 解决方案:检查电路布局是否合理,确保良好的散热设计。必要时可以增加散热片。
    2. 问题:测量到的电流不准确
    - 解决方案:重新校准电流测量设备,确保使用正确的阻值型号,并在适当的温度范围内进行测量。
    3. 问题:长时间运行后电阻值变化
    - 解决方案:检查电路是否有过载情况,确保电阻工作在额定功率范围内。

    总结和推荐


    总体而言,金属板型电流检测电阻因其高精度、稳定性和广泛的工作温度范围而成为众多应用的理想选择。尤其适用于需要精确电流监测且空间受限的场合。尽管成本略高于某些普通电阻,但其优越的性能和可靠性使其在长远来看更具性价比。我们强烈推荐使用这些高性能电阻。

ERJ-MB1SF2M0U参数

参数
电阻值 2mΩ
精度 ±1%
额定功率 2W
温度系数 ±75ppm/℃
长*宽*高 2.55mm*5mm*1.05mm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
