首页  >  产品百科  >  ERJD1CJR047U

ERJD1CJR047U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 47mΩ ±5% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*800μm
供应商型号: 2167426
供应商: 海外现货
标准整包数: 10

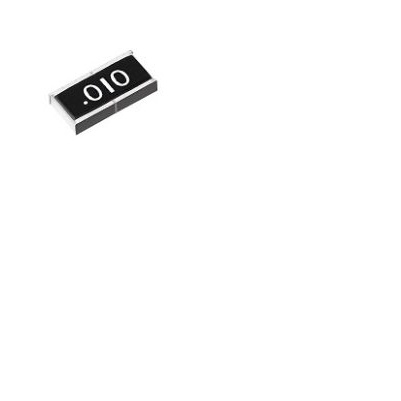

PANASONIC 贴片电阻 ERJD1CJR047U

ERJD1CJR047U概述

    # Low TCR High Power Chip Resistors / Wide Terminal Type

    产品简介


    基本信息
    低温度系数(TCR)高功率贴片电阻(宽终端型)是一种专为高效能电路设计的高性能电阻器。此系列产品具有宽终端电极结构和专用材料,能够提供高功率输出同时保持低温度系数,确保电流检测的精确度。产品适用于小型化、高功率需求的电流检测及多种工业与汽车电子应用。
    主要功能
    - 高功率输出:提供2 W和1 W的额定功率选项。
    - 低温度系数(±100 ppm/°C),适合高精度电流检测。
    - 高可靠性焊接连接,具备优异的散热特性。
    - AEC-Q200认证,符合RoHS标准。

    应用领域
    - 汽车电子:如发动机控制单元(ECU)、防抱死制动系统(ABS)、气囊系统等。
    - 电源电路电流检测:各种设备的电流监测。
    - 工业设备:要求高可靠性的工业级应用场合。

    技术参数


    以下是从技术手册中提取的关键技术规格:
    | 参数 | 规格说明 |

    | 产品型号 | ERJD1(1020尺寸),ERJD2(0612尺寸) |
    | 功率等级 | 2 W(ERJD1),1 W(ERJD2) |
    | 温度范围 | -55°C 至 +155°C |
    | 精度 | ±1%,±5% |
    | 电阻值范围 | 10 mΩ 至 200 mΩ |
    | TC(温度系数) | ±100 ppm/°C |
    | 绝缘性能 | 符合RoHS标准 |

    产品特点和优势


    1. 高可靠性:采用宽终端电极结构,显著提高焊点可靠性,特别适用于高振动环境。
    2. 优良散热性能:宽终端设计提升散热效率,减少热量积聚对周边元器件的影响。
    3. 高精度电流检测:低TCR(温度系数)确保精确的电流测量,广泛应用于汽车电子及工业自动化。
    4. 行业认证:通过AEC-Q200认证,适用于汽车电子及高端工业应用。
    5. 环保合规:符合RoHS标准,满足现代环保要求。

    应用案例和使用建议


    典型应用案例
    - 在汽车电子中的ECU模块,用于精确的电流检测和保护。
    - 在工业电源设备中作为过载保护电路的核心组件。
    使用建议
    1. 确保电阻工作温度不超过70°C的额定温度曲线,避免因过热导致性能下降。
    2. 在特殊环境下(如高温、高湿、腐蚀性气体),需增加防护措施。
    3. 针对高频电路应用,建议测试电路板布局对电阻阻值稳定性的影响。

    兼容性和支持


    - 兼容性:本系列电阻器支持标准的贴片工艺和常见的锡膏、助焊剂组合,易于集成到现有电路板设计中。
    - 支持:厂商提供全面的技术支持,包括样品供应、定制设计服务以及长期供货保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移 | 确保安装环境温度低于155°C,检查电路设计合理性。 |
    | 焊接后外观不良 | 调整焊接条件,选用符合规范的助焊剂并清洁焊点。 |
    | 长时间使用后性能下降 | 定期检查设备运行状态,按手册推荐条件维护设备。 |

    总结和推荐


    综合评估
    这款低TCR高功率贴片电阻以其卓越的性能和广泛的应用范围,成为汽车电子和工业电子领域的理想选择。其高可靠性、高精度以及优良的散热特性,使其在高功率应用中表现出色。
    推荐结论
    强烈推荐使用此系列电阻器,特别是在需要高精度电流检测和稳定工作环境的场合。此外,用户在购买前应与厂商确认最新技术规格以确保最佳适配性。
    最终评价:★★★★★

ERJD1CJR047U参数

参数
电阻值 47mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*800μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD1CJR047U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD1CJR047U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD1CJR047U ERJD1CJR047U数据手册

ERJD1CJR047U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8042
1250+ ¥ 2.7426
2500+ ¥ 2.6842
库存: 5098
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.04
直接购买
加入购物车
