ERJD1CJR120U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 120mΩ ±5% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*800μm
供应商型号: ERJD1CJR120U
供应商: 国内现货
标准整包数: 10

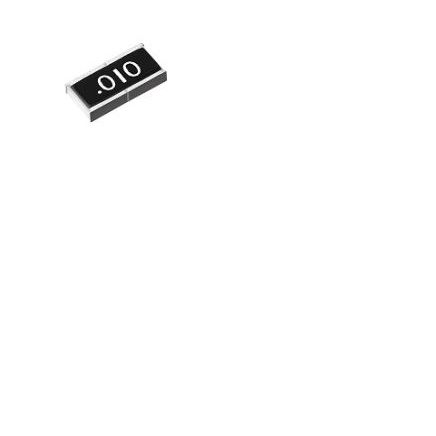

PANASONIC 贴片电阻 ERJD1CJR120U

ERJD1CJR120U概述

    低TCR高功率芯片电阻/宽终端类型

    产品简介


    本产品为低TCR(温度系数电阻)高功率芯片电阻,特别设计用于小型化和高电流检测的应用。适用于包括ECU(电子控制单元)、防抱死制动系统和气囊系统在内的汽车电子电路。此外,也适用于各种设备中的电源电路电流传感。

    技术参数


    - 类型:ERJ D1、ERJ D2
    - 尺寸规格:
    - ERJD1: 2.50±0.20 x 5.00±0.20 x 0.60±0.20 mm
    - ERJD2: 1.60±0.15 x 3.20±0.20 x 0.65±0.15 mm
    - 额定功率:
    - ERJD1: 2W
    - ERJD2: 1W
    - 电阻范围:
    - ERJD1: 10mΩ 至 200mΩ
    - ERJD2: 10mΩ 至 200mΩ
    - 温度系数(TCR):±100 ppm/°C
    - 容差:±1% 或 ±5%
    - 工作温度范围:-55°C 到 +155°C

    产品特点和优势


    - 使用宽终端电极结构和原始材料实现高功率和低TCR(±100 ppm/°C)
    - 适用于小尺寸、高电流检测(低TCR提供高精度电流检测)
    - 宽终端结构提高焊接可靠性
    - 优异的散热特性
    - AEC-Q200认证
    - 符合RoHS标准

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子系统,例如ECU、ABS系统和气囊系统,以及各种设备中的电源电路电流传感。使用时应注意:
    - 确保产品不暴露在液体、强电磁波和高腐蚀气体环境中。
    - 正确设置焊接条件以保证可靠焊接。
    - 在高频率电路中使用前应仔细检查其电气特性变化。

    兼容性和支持


    这些电阻器兼容广泛的应用环境,但建议与制造商联系确认具体兼容性细节。制造商提供技术支持和售后服务,确保客户能够正确使用产品。

    常见问题与解决方案


    1. 产品过热:确保其周围没有其他发热元件,并遵循推荐的额定负载曲线使用。
    2. 焊接缺陷:严格按照推荐的焊接条件进行操作,避免长时间高温。
    3. 防护涂层损坏:小心处理已安装的板子,避免机械冲击。

    总结和推荐


    这些低TCR高功率芯片电阻具有出色的稳定性和可靠性,适合多种工业和汽车应用。虽然价格可能稍高于普通电阻器,但其卓越性能使其成为高性能电路的理想选择。因此,强烈推荐用于需要高精度和高可靠性的应用场合。
    通过以上详细说明,我们可以看到该产品在性能和稳定性方面都表现出色,尤其适合需要精确电流检测的高端应用。鉴于其优良的特性,我们推荐此款电阻器用于要求高精度和可靠性的应用场合。

ERJD1CJR120U参数

参数
电阻值 120mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*800μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD1CJR120U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD1CJR120U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD1CJR120U ERJD1CJR120U数据手册

ERJD1CJR120U封装设计

查看详情并下载
Symbol
Footprint
3D Model
