首页  >  产品百科  >  ERJ-S1DF6040U

ERJ-S1DF6040U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 604Ω ±1% 750mW ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*700μm
供应商型号: Q-ZT-ERJ-S1DF6040U
供应商: 海外现货
标准整包数: 5000

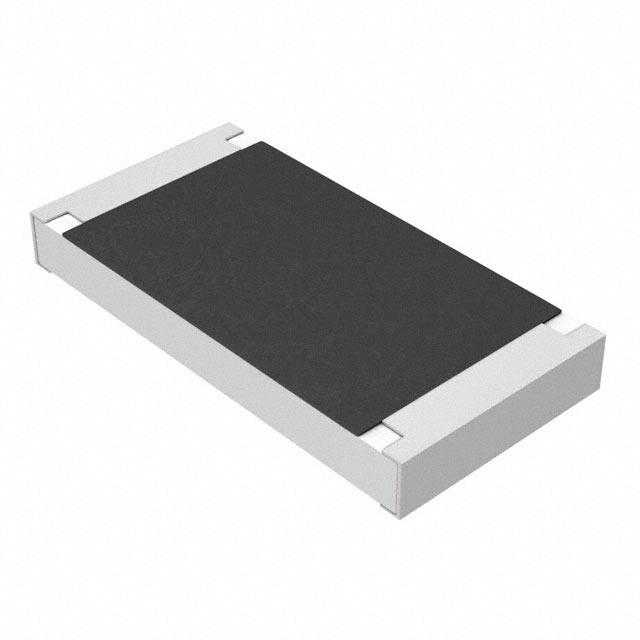

PANASONIC 贴片电阻 ERJ-S1DF6040U

ERJ-S1DF6040U概述

    Anti-Sulfurated Thick Film Chip Resistors

    产品简介


    Anti-Sulfurated Thick Film Chip Resistors(抗硫化厚膜芯片电阻)是一种具有高抗硫化能力的电子元器件,广泛应用于工业控制、通信设备、汽车电子及消费电子产品中。这类电阻采用金属釉厚膜电阻技术和三层电极结构,以确保高可靠性。其独特的设计能够适应回流焊接和波峰焊接工艺,适用于多种安装方式。根据不同的尺寸和功率要求,这些电阻可分为多种型号,以满足不同应用需求。

    技术参数


    - 尺寸和功率等级:
    - ERJU01 (0201):0.05 W
    - ERJS02, ERJU02 (0402):0.1 W
    - ERJS03, ERJU03 (0603):0.1 W
    - ERJS06, ERJU06 (0805):0.125 W
    - ERJS08, ERJU08 (1206):0.25 W
    - ERJS14, ERJU14 (1210):0.5 W
    - ERJS12, ERJU12 (1812):0.75 W
    - ERJS1D, ERJU1D (2010):0.75 W
    - ERJS1T, ERJU1T (2512):1.0 W
    - 阻值范围和精度:
    - ±1%,±5%
    - 阻值范围:0.1 Ω 至 1 MΩ
    - 温度系数:±200 ppm/°C(±5%),±100 ppm/°C(±1%)
    - 额定连续工作电压(RCWV):
    - 根据功率等级和电阻值计算得出,具体数值见技术手册。
    - 过载测试电压(SOTV):
    - 为2.5倍额定功率或最大过载电压,取较小值。
    - 温度范围:
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    - 高抗硫化能力:采用Au基内电极和Ag-Pd基内电极,特别适合用于高湿度或腐蚀性环境中。
    - 高可靠性:采用金属釉厚膜电阻技术,提高了整体可靠性。
    - 适用焊接工艺:适合回流焊接和波峰焊接工艺。
    - 低阻值类型:特别设计了ERJS6S, S6Q系列,阻值范围为0.1 Ω 至 1.0 Ω。

    应用案例和使用建议


    - 应用案例:这些电阻被广泛应用于汽车电子系统、工业自动化设备以及消费类电子产品中。例如,在汽车电子系统中,它们可以承受高温和湿度变化,同时保持稳定的性能。
    - 使用建议:在使用过程中,应根据具体的应用环境选择合适的型号。建议参考制造商提供的温度曲线图来确保产品在特定环境下的可靠性和稳定性。对于高湿度或腐蚀性环境,优先选择抗硫化能力更强的产品型号。

    兼容性和支持


    - 兼容性:这些电阻与市场上主流的电路板和焊接工艺兼容。其标准包装符合行业通用标准,便于生产和集成。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何确定合适的工作温度?
    - 解决方案:根据制造商提供的温度曲线图,选择符合工作环境温度的电阻型号。
    2. 问题:如何处理过载情况?
    - 解决方案:通过降低负载电流或者更换更高功率等级的电阻来避免过载。
    3. 问题:如何检查阻值精度?
    - 解决方案:使用精密万用表进行测量,并参考制造商提供的精度标准。

    总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors凭借其高抗硫化能力、高可靠性以及广泛的适用范围,成为电子工程师在设计复杂系统时的理想选择。其优异的温度稳定性和多种型号可选的特点使其在市场上具有显著的竞争优势。建议在选择时充分考虑具体应用环境,以获得最佳的性能和可靠性。总体而言,这些电阻是一款值得信赖的产品,推荐在需要高稳定性和抗硫化的场合使用。

ERJ-S1DF6040U参数

参数
电阻值 604Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*700μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

ERJ-S1DF6040U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-S1DF6040U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-S1DF6040U ERJ-S1DF6040U数据手册

ERJ-S1DF6040U封装设计

查看详情并下载
Symbol
Footprint
3D Model
