首页  >  产品百科  >  ERJ-2RKF2152X

ERJ-2RKF2152X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 21.5KΩ ±1% 100mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ERJ-2RKF2152X
供应商: Master
标准整包数: 10000

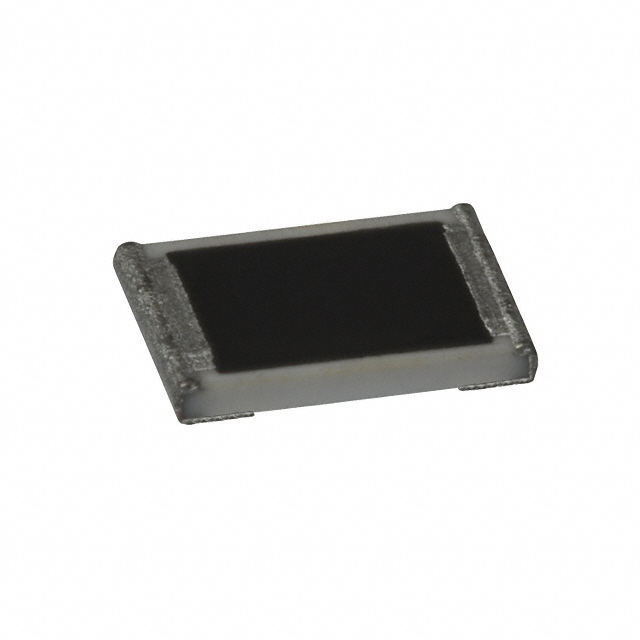

PANASONIC 贴片电阻 ERJ-2RKF2152X

ERJ-2RKF2152X概述

    精密厚膜芯片电阻器技术手册

    产品简介


    精密厚膜芯片电阻器是一种广泛应用于各类电子设备的小型化高可靠性组件。其核心采用金属釉厚膜电阻元件及三层电极结构设计,使其具备卓越的可靠性和稳定性。适用于贴片机上的自动化放置,并且支持回流焊和波峰焊两种焊接方式。主要型号包括ERJXG、ERJ1R、ERJ2R、ERJ3R等系列,具有低电阻容差,精度高达±0.5%至±1%不等。

    技术参数


    - 尺寸和功率额定值
    - 0402型号:0.05W
    - 0603型号:0.1W
    - 0805型号:0.1W
    - 1206型号:0.125W
    - 2512型号:0.75W
    - 2010型号:1W
    - 工作温度范围
    - -55°C 至 +155°C(ERJXG、ERJ1G:-55°C 至 +125°C)
    - 电阻范围
    - 10Ω 至 1MΩ(E24、E96序列)
    - 容差
    - ERJ1R、ERJ2R、ERJ3R、ERJ6R系列:±0.5%
    - ERJXGN、ERJ1GN、ERJ2RC、ERJ2RK、ERJ3EK、ERJ6EN、ERJ8EN、ERJ14N、ERJ12N、ERJ12S、ERJ1TN系列:±1%

    产品特点和优势


    - 高可靠性: 采用金属釉厚膜电阻元件和三层电极结构,确保长期稳定性和耐久性。
    - 兼容性: 支持各种贴片机,并可进行回流焊和波峰焊操作,适用范围广。
    - 低电阻容差: 例如ERJXG系列和ERJ1G系列的±1%,ERJ1R、ERJ2R、ERJ3R、ERJ6R系列的±0.5%,精度高。
    - 环境适应性强: 工作温度范围宽泛,可适应多种恶劣环境。
    - 符合标准: 符合IEC 60115-8、JIS C 5201-8、JEITA RC-2134C等国际标准,并且大部分系列通过AEC-Q200认证(除ERJXG、ERJ1R外)。

    应用案例和使用建议


    - 应用场景:本产品适用于AV设备、家用电器、办公设备、通信设备等领域。
    - 使用建议:
    - 在安装时应避免直接暴露于阳光下,防止腐蚀性气体如Cl2、H2S、NH3等的侵害。
    - 选型时应考虑热管理,以确保电阻器工作温度不超出其工作温度范围。
    - 建议使用合适的助焊剂和清洁剂,防止因助焊剂残留影响绝缘性能。

    兼容性和支持


    - 兼容性: 与各种电子元器件兼容,适合在多种贴片机上使用。
    - 支持: 厂商提供详细的技术资料和技术支持,包括包装方法、焊盘图案、焊接条件及安全预防措施。

    常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊。
    - 解决方法: 检查焊接条件是否符合推荐值,必要时调整焊接温度和时间。
    - 问题2: 使用过程中发现电阻值变化较大。
    - 解决方法: 检查使用环境是否符合推荐的温度和湿度范围,避免高温和高湿环境。
    - 问题3: 长期使用后电阻器发生损坏。
    - 解决方法: 定期检查并替换已损坏的部件,确保系统正常运行。

    总结和推荐


    综上所述,精密厚膜芯片电阻器凭借其出色的可靠性和广泛的应用范围,在各类电子产品中表现出色。其高精度、低电阻容差以及良好的环境适应性使其在市场上具有很高的竞争力。推荐在需要高精度、稳定性和可靠性的应用场景中使用。
    请注意,上述内容是根据您提供的信息整理而成的技术手册概览,实际应用时建议参照官方技术文档。

ERJ-2RKF2152X参数

参数
电阻值 21.5KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ERJ-2RKF2152X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-2RKF2152X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-2RKF2152X ERJ-2RKF2152X数据手册

ERJ-2RKF2152X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0036 ¥ 0.0302
30000+ $ 0.0034 ¥ 0.0281
50000+ $ 0.0032 ¥ 0.0263
100000+ $ 0.0031 ¥ 0.0254
150000+ $ 0.0031 ¥ 0.0254
250000+ $ 0.0029 ¥ 0.0238
500000+ $ 0.0028 ¥ 0.0233
库存: 130000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 302
