首页  >  产品百科  >  ERJ14BQF1R0U

ERJ14BQF1R0U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1Ω ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*700μm
供应商型号: AV-A-ERJ14BQF1R0U
供应商: Avnet
标准整包数: 5000

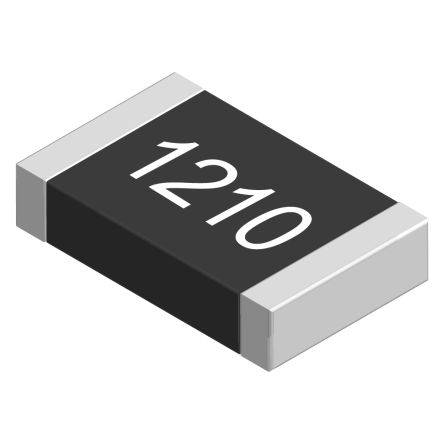

PANASONIC 贴片电阻 ERJ14BQF1R0U

ERJ14BQF1R0U概述

    # 厚膜芯片电阻(低阻值类型)技术手册

    产品简介


    厚膜芯片电阻是一种广泛应用于现代电子设备中的关键元件,特别适合需要高精度、低阻值及高功率处理能力的场合。本系列产品属于低阻值类型,主要包括电流检测电阻和高功率电阻两大类。其核心技术在于利用独特的厚膜电阻元件和电极结构,实现低阻值与高精度的结合。产品设计紧凑、重量轻便,具备出色的热稳定性和抗焊热冲击能力,可适应回流焊和波峰焊等多种焊接工艺。
    主要功能
    1. 高精度电流检测,广泛应用于电源管理、工业控制和通信系统。
    2. 低阻值设计,适合高效能功率电路。
    3. 支持双面电阻元件结构,提高功率密度并抑制温度上升。
    应用领域
    - 通信设备:如交换机、路由器。
    - 工业自动化:如伺服驱动器、PLC控制器。
    - 汽车电子:如车身控制单元、电机驱动。
    - 医疗设备:如医疗监测仪器。
    - 消费电子:如智能手机、平板电脑。

    技术参数


    | 参数 | 描述 |

    | 类型 | 厚膜芯片电阻(低阻值类型) |
    | 尺寸范围 | 0402至2512英寸 |
    | 额定功率 | 0.1W至1W |
    | 阻值范围 | 5mΩ至100mΩ |
    | 公差等级 | ±0.5%、±1%、±2%、±5% |
    | TCR | ±75 ppm/°C(特定型号) |
    | 工作温度范围 | -55°C至+155°C |
    | 标准认证 | AEC-Q200、RoHS |
    | 封装方式 | 打孔载带、压纹载带 |

    产品特点和优势


    1. 高精度:通过独特的厚膜电阻结构和电极设计,实现了±0.5%的极高精度。
    2. 高可靠性:采用双面电阻结构,显著提高了功率处理能力和温度稳定性。
    3. 多功能性:提供多种尺寸和阻值选择,满足不同应用需求。
    4. 兼容性强:符合国际标准(IEC 60115-8、JIS C 5201-8、JEITA RC-2144),确保与主流电路设计的兼容性。
    5. 环保材料:符合RoHS标准,确保绿色环保生产。

    应用案例和使用建议


    典型应用场景
    1. 电流检测:用于监测大功率电路中的电流变化,如电动汽车充电站。
    2. 功耗管理:为高效能电路提供精准的功率分配方案,减少能耗浪费。
    3. 信号调理:作为精密电压分压器,在模拟信号采集系统中广泛应用。
    使用建议
    - 在高温环境中使用时,需根据功率降额曲线调整负载。
    - 焊接过程中建议使用惰性气体保护,以防止氧化。
    - 对于特殊定制需求,建议提前联系厂家协商具体技术细节。

    兼容性和支持


    兼容性
    - 可与主流PCB板及焊接设备无缝对接。
    - 支持多种封装形式,便于灵活布局。
    厂商支持
    - 提供详细的技术文档和应用指南。
    - 设立24小时技术支持热线,快速响应客户需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值测量误差较大 | 检查测试设备校准状态。 |
    | 焊接后出现虚焊现象 | 确保焊接温度和时间符合规范要求。 |
    | 长期使用后出现漂移现象 | 选择TCR更低的型号,改善温度敏感性。 |
    | 功率过载导致失效 | 增加散热片或降低工作电流。 |

    总结和推荐


    厚膜芯片电阻凭借其高精度、高可靠性和多样化的规格选择,在工业、汽车、消费电子等多个领域具有广泛的应用前景。无论是对现有产品的改进还是全新设计,该系列电阻均能满足高性能需求。因此,强烈推荐在需要低阻值、高功率电阻的项目中优先选用此产品。
    最终结论:综合考虑产品的性能、兼容性、市场表现和价格因素,这款厚膜芯片电阻值得高度推荐!

ERJ14BQF1R0U参数

参数
电阻值
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*700μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ14BQF1R0U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ14BQF1R0U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ14BQF1R0U ERJ14BQF1R0U数据手册

ERJ14BQF1R0U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0785 ¥ 0.6946
10000+ $ 0.0741 ¥ 0.6561
15000+ $ 0.0687 ¥ 0.6079
20000+ $ 0.0637 ¥ 0.564
35000+ $ 0.0605 ¥ 0.5354
40000+ $ 0.0564 ¥ 0.499
70000+ $ 0.0547 ¥ 0.4837
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3473
