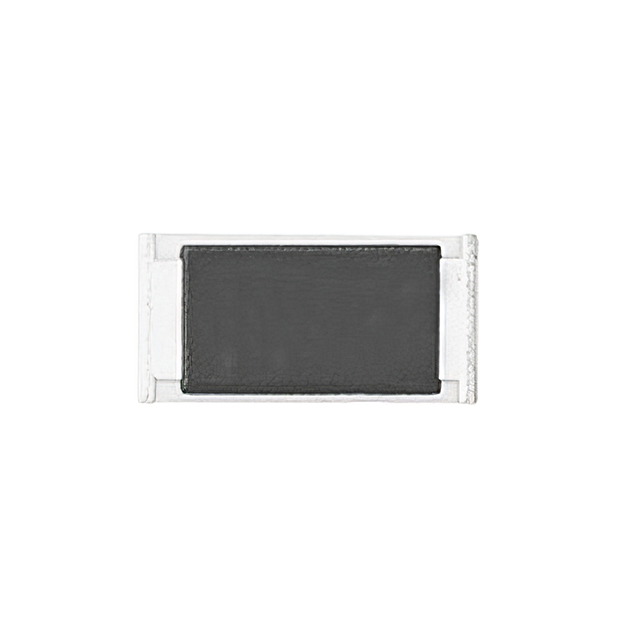

ERJ12YJ106U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 10MΩ ±5% 750mW -400ppm/℃~150ppm/℃ 1812 贴片安装 4.5mm*3.2mm*700μm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 贴片电阻 ERJ12YJ106U

ERJ12YJ106U概述

    Thick Film Chip Resistors

    产品简介


    厚膜芯片电阻(Thick Film Chip Resistors)是一种小型化且重量轻的电子元件,广泛应用于各种电子设备中。它们由金属釉厚膜电阻元件和三层电极组成,具有高可靠性。这些电阻器适用于回流焊接和波峰焊接工艺,并符合IEC 60115-8、JIS C 5201-8、JEITA RC-2134C参考标准,且部分系列已通过AEC-Q200认证,同时符合RoHS标准。这些特点使得它们特别适合汽车、通信、医疗及航空航天等领域。

    技术参数


    以下是所列型号的厚膜芯片电阻的主要技术参数:
    | 型号 | 尺寸 | 功率等级 | 最大工作电压 | 额定电流 | 阻值范围 (Ω) | 温度系数 (ppm/°C) |
    ||
    | ERJXG (01005) | 0.40×0.20 mm | 0.031 W | 15 V | 0.5 A | 1 to 1 M | <10 Ω: –100 to +600 |
    | ERJ1G (0201) | 0.60×0.30 mm | 0.05 W | 25 V | 1 A | 1 to 10 M | <10 Ω: –100 to +600 |
    | ERJ2G (0402) | 1.00×0.50 mm | 0.1 W | 50 V | 1 A | 1 to 10 M | –55 to +155 |
    | ERJ3G (0603) | 1.60×0.80 mm | 0.1 W | 75 V | 1 A | 1 to 10 M | –55 to +155 |
    | ERJ6G (0805) | 2.00×1.25 mm | 0.125 W | 150 V | 2 A | 1 to 10 M | –55 to +155 |
    | ERJ8G (1206) | 3.20×1.60 mm | 0.25 W | 200 V | 2 A | 1 to 10 M | –55 to +155 |
    | ERJ14 (1210) | 3.20×2.50 mm | 0.5 W | 200 V | 2 A | 1 to 10 M | –55 to +155 |
    | ERJ12 (1812) | 4.50×3.20 mm | 0.75 W | 200 V | 2 A | 1 to 10 M | –55 to +155 |
    | ERJ12Z (2010) | 5.00×2.50 mm | 0.75 W | 200 V | 2 A | 1 to 10 M | –55 to +155 |
    | ERJ1T (2512) | 6.40×3.20 mm | 1 W | 200 V | 4 A | 1 to 1 M | –55 to +155 |

    产品特点和优势


    1. 小型化和轻量化:尺寸和重量较小,节省空间,方便安装。
    2. 高可靠性:采用金属釉厚膜技术,可靠性高。
    3. 适用性强:适用于多种安装设备,包括贴片机。
    4. 焊接适应性:可适应回流焊接和波峰焊接。
    5. 环境适应性:可在-55°C到+155°C的温度范围内工作,具有较高的稳定性。
    6. 合规性:符合IEC、JIS和JEITA等多项国际标准,并通过AEC-Q200认证和RoHS标准。

    应用案例和使用建议


    这些厚膜芯片电阻在多个领域有着广泛应用,如消费电子产品、通信设备、汽车电子、医疗设备和航空航天设备。在使用时,需要确保电阻器的温度不超过其最大额定温度,避免焊点过度熔化,导致损坏。建议在高温环境下使用时进行适当的功率降额处理,以延长其使用寿命。例如,在汽车电子系统中,可以用于电源管理电路,确保系统稳定运行。

    兼容性和支持


    这些电阻器与其他电子元件兼容性良好,可通过各种标准焊接工艺进行组装。制造商提供详细的安装指南和技术支持,包括推荐的焊接条件和电路板设计建议。用户可以在购买前联系制造商获取最新的产品规格和技术文档,以确保产品在特定应用中的最佳性能。

    常见问题与解决方案


    1. 问题: 焊接后电阻值变化较大。
    解决方案: 检查焊接过程中的温度和时间设置,确保焊接条件符合制造商推荐的规范。

    2. 问题: 电阻器在高温环境下性能下降。
    解决方案: 进行适当降额使用,选择额定温度范围更广的电阻器。
    3. 问题: 在高温高湿环境下使用,出现故障。
    解决方案: 使用具有良好防护涂层的电阻器,并确保环境湿度控制在合理范围内。

    总结和推荐


    厚膜芯片电阻在小型化、可靠性、环境适应性方面表现出色,适用于多种电子设备。其独特的设计和卓越的性能使其在市场上具备强大的竞争力。对于需要小型化、高可靠性的电子设备,推荐使用此类电阻器。同时,用户在使用过程中应注意遵守相关安全和操作规范,确保设备的安全性和长期稳定性。

ERJ12YJ106U参数

参数
电阻值 10MΩ
精度 ±5%
额定功率 750mW
温度系数 -400ppm/℃~150ppm/℃
长*宽*高 4.5mm*3.2mm*700μm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ERJ12YJ106U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ12YJ106U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ12YJ106U ERJ12YJ106U数据手册

ERJ12YJ106U封装设计

查看详情并下载
Symbol
Footprint
3D Model
