ERJ-3EKF49R9V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 49.9Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: TS-ERJ-3EKF49R9V
供应商: 海外现货
标准整包数: 5000

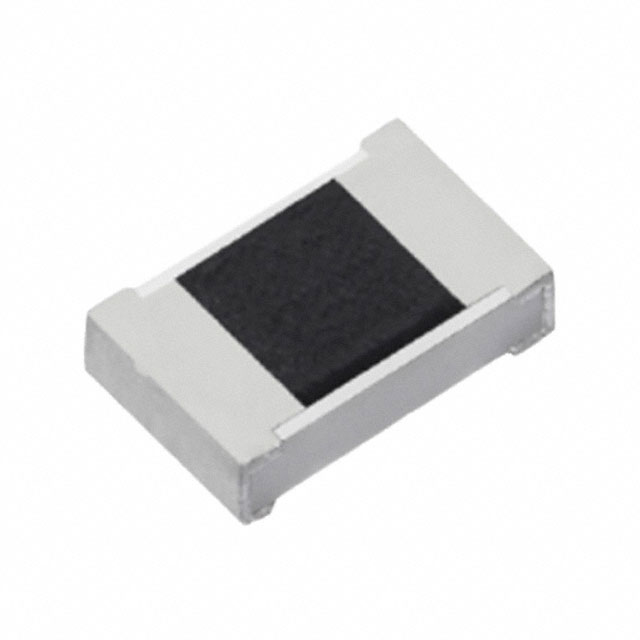

PANASONIC 贴片电阻 ERJ-3EKF49R9V

ERJ-3EKF49R9V概述

    精密厚膜芯片电阻产品手册

    产品简介


    精密厚膜芯片电阻是一种用于各类电子设备中的小型、高可靠性的电子元器件。这些电阻广泛应用于消费电子、家用电器、办公设备、通信设备等领域。其主要功能是作为电路中的限流元件,确保电流按照设计的要求流动。

    技术参数


    - 型号:ERJ XG, 1G, 2R, 3E, 6E, 8E, 14, 12, 1T 系列
    - 尺寸与功率额定值:
    - ERJXGN (01005):0.031 W
    - ERJ1GN (0201):0.05 W
    - ERJ2RC (0402):0.1 W
    - ERJ3EK (0603):0.1 W
    - ERJ6EN (0805):0.125 W
    - ERJ8EN (1206):0.25 W
    - ERJ14N (1210):0.5 W
    - ERJ12N (1812):0.75 W
    - ERJ12S (2010):0.75 W
    - ERJ1TN (2512):1 W
    - 温度系数(TCR):±50×10^-6/℃ 至 ±100×10^-6/℃
    - 阻值范围:10 Ω 至 2.2 MΩ
    - 额定工作温度:-55°C 至 +155°C
    - 包装方式:卷带式封装,带状装盘包装,打孔式包装等
    - 标准:符合 IEC 60115-8, JIS C 5201-8, JEITA RC-2134C

    产品特点和优势


    - 小体积和轻重量:便于集成在紧凑的设计中。
    - 高可靠性:金属釉厚膜电阻元件和三层电极结构提高了产品的稳定性和耐久性。
    - 兼容贴片机:适用于自动化生产线。
    - 低阻值容差:阻值误差范围严格控制在 ±0.5% 或 ±1%。
    - 可焊性和可靠性测试通过:符合 AEC-Q200 标准(ERJXG, ERJ1R 除外)。
    - 无铅(RoHS):满足环保要求。

    应用案例和使用建议


    这些电阻广泛应用于消费电子产品、通讯设备、工业控制设备、汽车电子等领域。例如,在车载娱乐系统中,这些电阻可以有效地管理电源,确保音频设备的正常运行。此外,它们也常用于通信基站中,以确保电信信号的稳定传输。
    使用建议:
    - 确保安装时环境清洁,避免静电损伤。
    - 注意散热设计,防止因过热导致的产品失效。
    - 使用适当的焊接条件,避免高温或长时间加热导致的产品损坏。

    兼容性和支持


    这些电阻与市面上常见的表面贴装设备兼容。厂家提供详细的安装指导和售后支持,确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    1. 问:如何判断电阻的额定工作电压?
    - 答:根据电阻的功率额定值和阻值,计算出安全工作电压(RCWV)。具体计算方法为 RCWV = √(功率额定值 × 阻值) 或者查阅上述表格中规定的限制元件电压。
    2. 问:如何防止焊接过程中产生缺陷?
    - 答:选择合适的助焊剂并遵循推荐的焊接条件,避免高温或长时间加热。使用清洁剂时要特别注意,防止水残留在电路板上,影响绝缘性能。
    3. 问:如果电阻在焊接后需要重新处理怎么办?
    - 答:不应重复使用已被拆卸下来的电阻。如果发现电阻受到机械或电气损伤,应立即停止使用并联系制造商进行技术检查。

    总结和推荐


    精密厚膜芯片电阻以其小巧、可靠的特性,成为各类电子设备的理想选择。在众多同类产品中,它表现出色,适用于各种严苛的工作环境。如果您正在寻找高可靠性的电阻解决方案,这些精密厚膜芯片电阻是一个非常值得考虑的选择。不过,在购买和使用之前,请务必联系工厂获取最新的技术规格。

ERJ-3EKF49R9V参数

参数
电阻值 49.9Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-3EKF49R9V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-3EKF49R9V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-3EKF49R9V ERJ-3EKF49R9V数据手册

ERJ-3EKF49R9V封装设计

查看详情并下载
Symbol
Footprint
3D Model
