首页  >  产品百科  >  ERJ-P06F37R4V

ERJ-P06F37R4V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 37.4Ω ±1% 500mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 667-ERJ-P06F37R4V
供应商: Mouser
标准整包数: 1

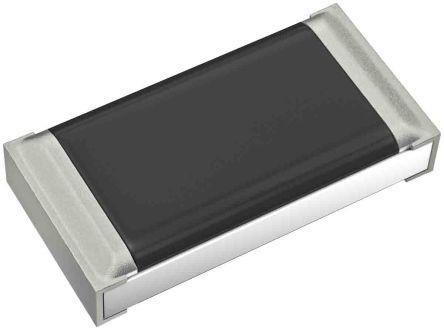

PANASONIC 贴片电阻 ERJ-P06F37R4V

ERJ-P06F37R4V概述

    Anti-Surge Thick Film Chip Resistors

    1. 产品简介


    Anti-Surge Thick Film Chip Resistors 是一款专为满足高可靠性需求而设计的电阻器。它们具有出色的抗浪涌能力,适用于多种电子设备。这些电阻器广泛应用于汽车电子、工业自动化、通信设备、医疗设备等领域,能够确保设备在复杂环境下的稳定运行。

    2. 技术参数


    | 参数名称 | 描述 |

    | 尺寸和功率等级 | 包括0402、0603、0805、1206、1210英寸尺寸,功率范围0.20W到0.66W |
    | 电阻值范围 | 10Ω到1MΩ(E24、E96) |
    | 电阻值公差 | ±0.5%、±1%、±5% |
    | 工作温度范围 | -55°C到+155°C |
    | 标准认证 | IEC 60115-8、JIS C 5201-8、JEITA RC-2134C、AEC-Q200、RoHS |

    3. 产品特点和优势


    - 卓越的ESD防护:相比标准金属膜电阻,抗浪涌特性更优。
    - 高可靠性:采用金属釉厚膜电阻元素和三层电极设计。
    - 适用性广:适用于回流焊和波峰焊工艺。
    - 高功率:不同尺寸对应不同的功率等级,满足各种应用需求。
    - 认证齐全:符合多项国际标准认证。

    4. 应用案例和使用建议


    这些电阻器特别适合用于需要抗浪涌能力和高可靠性的场合,例如:
    - 车载电子系统:用于车辆的控制单元和传感器中,保证在极端环境下的稳定性。
    - 工业自动化:用于电机驱动器和控制器中,提高系统的可靠性和寿命。
    - 通信设备:用于信号处理电路中,确保信号传输的准确性和稳定性。
    使用建议:
    - 在组装时,避免对电阻器施加过大的机械应力。
    - 在焊接时,使用推荐的焊接条件以确保良好的连接可靠性。
    - 在高温环境下使用时,注意温度影响,确保工作温度不超出允许范围。

    5. 兼容性和支持


    这些电阻器与市面上主流的电路板和焊接工艺兼容。制造商提供了详细的数据文件和说明文档,涵盖封装方法、焊盘图案、焊接条件及安全注意事项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊锡桥接 | 检查和调整焊盘图案设计,确保正确放置电阻器 |
    | 环境温度超过规定范围导致性能下降 | 控制环境温度,确保在规定的范围内使用 |
    | 长时间高负载工作导致性能下降 | 严格控制负载,避免长时间超负荷工作 |

    7. 总结和推荐


    Anti-Surge Thick Film Chip Resistors凭借其出色的抗浪涌特性和高可靠性,在多种应用场景中表现出色。其广泛的应用范围、优良的性能和广泛的认证使其在市场上具备很强的竞争力。强烈推荐在需要高可靠性和抗浪涌能力的场合使用这款电阻器。

ERJ-P06F37R4V参数

参数
电阻值 37.4Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ERJ-P06F37R4V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-P06F37R4V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-P06F37R4V ERJ-P06F37R4V数据手册

ERJ-P06F37R4V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.0817 ¥ 0.6899
100+ $ 0.0552 ¥ 0.4664
500+ $ 0.0414 ¥ 0.3498
1000+ $ 0.033 ¥ 0.2789
5000+ $ 0.0324 ¥ 0.2738
10000+ $ 0.0281 ¥ 0.2373
25000+ $ 0.0205 ¥ 0.1734
50000+ $ 0.0194 ¥ 0.1643
库存: 14814
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
直接购买
加入购物车
