ERJ-P14J104U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 100KΩ ±5% 500mW ±200ppm/℃ 1210 贴片安装 3.2mm*2.5mm*700μm
供应商型号: ERJ-P14J104U
供应商: Master
标准整包数: 3000

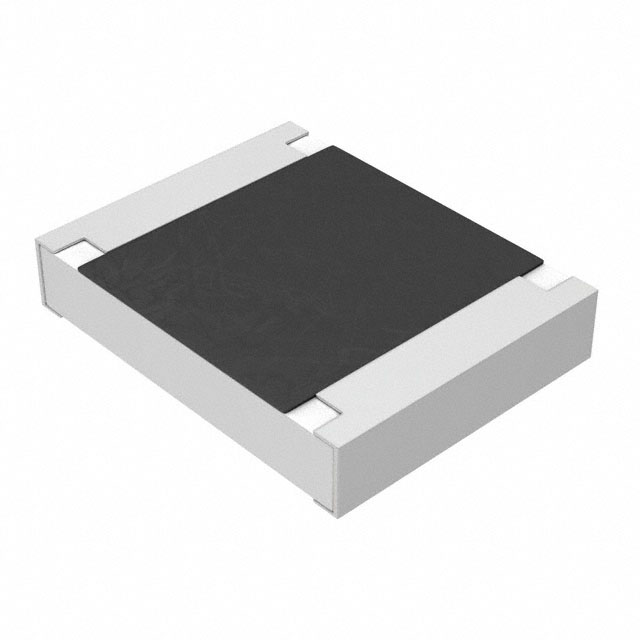

PANASONIC 贴片电阻 ERJ-P14J104U

ERJ-P14J104U概述

    抗浪涌厚膜芯片电阻技术手册

    1. 产品简介


    抗浪涌厚膜芯片电阻(Anti-Surge Thick Film Chip Resistors)是适用于各种电路应用的关键组件。这些电阻通过金属釉厚膜电阻技术提供出色的浪涌电流防护能力,使其能够在各种严苛条件下稳定运行。这些产品广泛应用于消费电子产品、家用电器、办公设备、通信设备等领域。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸/功率等级 | 0402:0.20 W,0603:0.20 W,0603:0.25 W,0805:0.50 W,1206:0.66 W,1210:0.50 W |
    | 电阻值范围 | 10 Ω 到 1 MΩ |
    | 电阻容差 | ±0.5%,±1%,±5% |
    | 温度系数 | ±100 ppm/°C |
    | 额定温度范围 | -55°C 至 +155°C |
    | 工作温度范围 | -40°C 至 +100°C |
    | 电阻变化范围 | -5% 至 +5% |
    | 电压保护 | 参考性能限制 |

    3. 产品特点和优势


    1. 优异的浪涌特性:与标准薄膜电阻相比,具有更强的静电放电(ESD)特性。
    2. 高可靠性:采用三层电极结构,提高了长期工作的可靠性。
    3. 适用多种焊接方式:适用于回流焊和波峰焊工艺。
    4. 多样化封装方式:提供多种封装尺寸和包装方式,以适应不同的应用场景。
    5. 符合行业标准:通过AEC-Q200认证,符合RoHS标准。

    4. 应用案例和使用建议


    - 消费电子设备:用于手机、平板电脑等便携设备中,提供稳定的电阻值和高可靠性。
    - 工业控制设备:用于各种工业控制系统中,承受较高的温度和湿度环境。
    - 家用电器:用于微波炉、空调等家电设备,确保稳定的工作性能。
    使用建议:
    - 确保电阻的工作温度不超过额定温度范围,以避免性能下降。
    - 在高温环境下使用时,适当降低电阻的功率负载,避免过热损坏。
    - 安装时要避免机械应力,确保良好的焊接连接。

    5. 兼容性和支持


    - 本产品与其他电子元器件及设备具有良好的兼容性,但具体细节请参阅相关数据文件。
    - 厂商提供详尽的技术支持和售后服务,包括安装指导和故障排查。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻变化超出容差 | 确保工作条件符合规格要求,检查温度和湿度环境。 |
    | 焊接后电阻失效 | 检查焊接条件,避免过高温度或过长加热时间。 |
    | 功率负载过大 | 适当调整负载,避免超过额定功率。 |

    7. 总结和推荐


    这款抗浪涌厚膜芯片电阻在多种应用场景中表现出色,具备出色的浪涌防护能力和高可靠性。其广泛的应用范围和强大的技术支持使其成为电子设计的理想选择。因此,强烈推荐在需要稳定电阻值和可靠性的应用场景中使用本产品。在使用前,请务必联系厂商获取最新的技术规格和详细说明。

ERJ-P14J104U参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*2.5mm*700μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-P14J104U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-P14J104U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-P14J104U ERJ-P14J104U数据手册

ERJ-P14J104U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0345 ¥ 0.2922
5000+ $ 0.0308 ¥ 0.2565
10000+ $ 0.0295 ¥ 0.2456
25000+ $ 0.028 ¥ 0.2326
50000+ $ 0.0271 ¥ 0.222
100000+ $ 0.0262 ¥ 0.2143
150000+ $ 0.0257 ¥ 0.2108
250000+ $ 0.0257 ¥ 0.2108
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.29
直接购买
加入购物车
