ERJB1CFR024U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 24mΩ ±1% 2W ±200ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: 2294055
供应商: 海外现货
标准整包数: 10

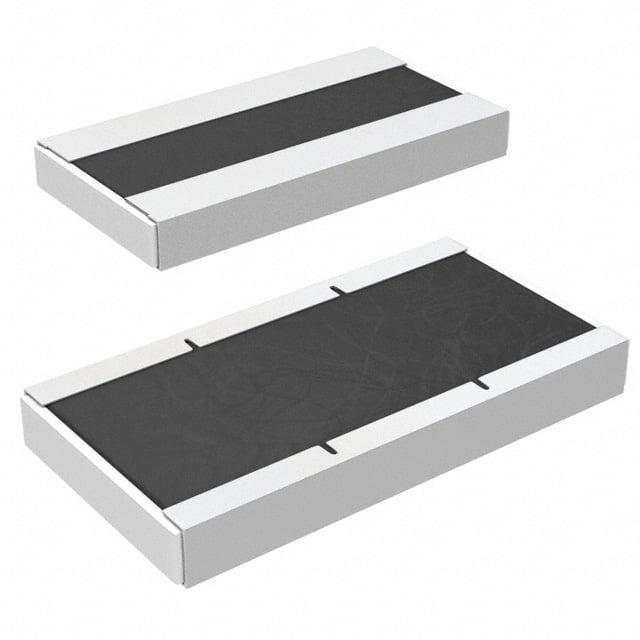

PANASONIC 贴片电阻 ERJB1CFR024U

ERJB1CFR024U概述

    高功率芯片电阻/宽端子型产品技术手册

    产品简介


    高功率芯片电阻(Wide Terminal Type)是适用于多种工业和汽车电子应用的重要元件。这些电阻采用厚膜技术制造,具备卓越的焊接可靠性和热散逸特性。主要应用领域包括:汽车电子电路(如ECU控制单元、防抱死制动系统和安全气囊系统)、电源电路中的电流传感等。

    技术参数


    - 型号:ERJ A1, B1, B2, B3
    - 尺寸与功率额定值:根据型号不同而变化,具体见下表。
    - 电阻值范围:涵盖低至0.005欧姆到高达1兆欧姆。
    - 封装方式:冲孔载带、嵌板载带。
    - 包装数量:冲孔载带为5000个/卷;嵌板载带为4000或5000个/卷。
    - 温度系数(TCR):正负500 ppm/℃(根据不同型号和阻值范围有所区别)。
    - 耐受电压:具体型号根据其功率等级不同而不同,详见规格表。
    | 型号 | 尺寸 | 功率(W) | 温度范围(℃) | 电阻范围(Ω) | 耐受电压(V) |
    |
    | ERJA1| 1225 | 1.33 | -55 ~ +155 | 0.01 ~ 10k | 200 |
    | ERJB1| 1020 | 1 | -55 ~ +155 | 0.01 ~ 10k | 200 |
    | ERJB2| 0612 | 0.75 | -55 ~ +155 | 0.01 ~ 1M | 200 |
    | ERJB3| 0508 | 0.33 | -55 ~ +155 | 0.02 ~ 10 | 150 |

    产品特点和优势


    - 焊接可靠性:通过宽终端设计提高焊接可靠性。
    - 热散逸特性:同样通过宽终端结构提供良好的散热性能。
    - 符合AEC-Q200标准:适用于汽车电子环境。
    - 无铅RoHS合规:满足环保要求。

    应用案例和使用建议


    - 典型应用:广泛应用于汽车ECU、ABS系统、气囊控制系统,以及各种电源电路中的电流检测。
    - 使用建议:在极端温度环境下使用时,需考虑功率降额,遵循手册中的推荐条件。同时,确保使用过程中避免过载情况的发生。

    兼容性和支持


    本产品与其他标准表面贴装设备高度兼容。制造商提供全面的技术支持和售后服务,包括定制化需求咨询和故障排除指导。

    常见问题与解决方案


    - 问题一:使用环境温度超过手册规定的最高温度。
    - 解决方案:按照手册中的功率降额曲线调整工作负载,以避免过热损坏。

    - 问题二:安装后出现电阻值不稳定现象。
    - 解决方案:检查是否有机械应力影响电阻连接点,重新确认并加固连接。

    总结和推荐


    这款高功率芯片电阻以其卓越的热管理和焊接可靠性,在众多应用场景中表现出色。尤其适合需要高精度、稳定性的工业和汽车电子产品中使用。综上所述,我们强烈推荐使用这款产品,特别是针对对产品可靠性和稳定性有较高要求的应用场合。

ERJB1CFR024U参数

参数
电阻值 24mΩ
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJB1CFR024U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJB1CFR024U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJB1CFR024U ERJB1CFR024U数据手册

ERJB1CFR024U封装设计

查看详情并下载
Symbol
Footprint
3D Model
