首页  >  产品百科  >  ERJ-2GEJ515X

ERJ-2GEJ515X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 5.1MΩ ±5% 100mW -400ppm/℃~150ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ERJ-2GEJ515X
供应商: Master
标准整包数: 1

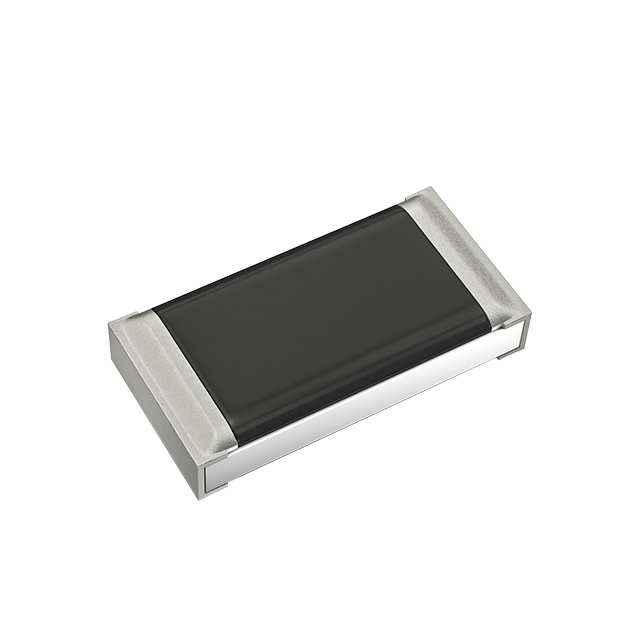

PANASONIC 贴片电阻 ERJ-2GEJ515X

ERJ-2GEJ515X概述

    Thick Film Chip Resistors

    1. 产品简介


    Thick Film Chip Resistors(厚膜片式电阻器)是一种广泛应用于电子设备中的重要元件。这些电阻器具有小巧轻便的特点,适用于多种电子产品,如音频视频设备、家用电器、办公设备及信息通信设备。本系列电阻器提供了从01005到2512的不同型号,功率范围从0.031W到1W,能够满足各种应用场景的需求。

    2. 技术参数


    Thick Film Chip Resistors的技术规格如下:
    | 型号 | 尺寸(英寸) | 功率(W) | 最大过载电压(V) | 阻值范围(Ω) | 温度系数(×10^-6/°C) |
    |
    | ERJXG | 01005 | 0.031 | 15 | 1 to 1 M | <10 Ω : –100 to +600 |
    | ERJ1G | 0201 | 0.05 | 25 | 1 to 10 M | <10 Ω : –100 to +600 |
    | ERJ2G | 0402 | 0.1 | 50 | 1 to 10 M | –55 to +155 |
    | ERJ3G | 0603 | 0.1 | 75 | 1 to 10 M | –55 to +155 |
    | ERJ6G | 0805 | 0.125 | 150 | 1 to 10 M | –55 to +155 |
    | ERJ8G | 1206 | 0.25 | 200 | 1 to 10 M | –55 to +155 |
    | ERJ14 | 1210 | 0.5 | 200 | 1 to 10 M | –55 to +155 |
    | ERJ12 | 1812 | 0.75 | 200 | 1 to 10 M | –55 to +155 |
    | ERJ12Z | 2010 | 0.75 | 200 | 1 to 10 M | –55 to +155 |
    | ERJ1T | 2512 | 1 | 200 | 1 to 1 M | –55 to +155 |
    其他性能指标包括:金属釉厚膜电阻元件和三层电极、AEC-Q200认证、RoHS合规等。

    3. 产品特点和优势


    - 小型化和轻量化:适合现代紧凑型设备设计。
    - 高可靠性:金属釉厚膜电阻元件和三层电极确保稳定性和耐用性。
    - 兼容性强:适用于自动放置机,且提供贴带包装。
    - 适合回流焊接和波峰焊:适用性强,便于批量生产。

    4. 应用案例和使用建议


    这些电阻器适用于各种电路板和设备,例如音频放大器、电视接收机、计算机主板等。根据手册中的推荐,当预计会有瞬时负载或高脉冲电压时,应仔细检查电阻器的工作情况并进行评估,以避免损坏。
    使用建议:
    - 在使用前确保安装环境符合规格要求。
    - 在特殊条件下使用前务必与制造商联系确认。
    - 确保焊锡条件正确,以保证连接的可靠性和性能。

    5. 兼容性和支持


    这些电阻器与其他常见的电子元件和设备高度兼容。制造商提供详细的技术支持,包括材料数据表、安装指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题:产品可能在运输过程中受损。
    解决方案:请确保在接收产品后立即检查是否有物理损坏,如有损坏请及时联系制造商。
    - 问题:如何存储产品?
    解决方案:应将产品存放在温度为5°C至35°C和相对湿度为45%至85%的环境中,避免接触腐蚀性气体和阳光直射。

    7. 总结和推荐


    总结:Thick Film Chip Resistors具备高精度、高可靠性、小巧尺寸和良好兼容性,适合多种应用场景。它们在高温、潮湿等恶劣环境下表现出色,且具有良好的抗静电和抗电磁干扰能力。
    推荐:鉴于上述优点,强烈推荐在设计和制造需要高可靠性和稳定性的电子设备时使用Thick Film Chip Resistors。无论是消费类电子产品还是工业级设备,它们都是理想的电阻器选择。

ERJ-2GEJ515X参数

参数
电阻值 5.1MΩ
精度 ±5%
额定功率 100mW
温度系数 -400ppm/℃~150ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
