ERJ2RKF6980X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 698Ω ±1% 100mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: D-ERJ2RKF6980X
供应商: Future
标准整包数: 10000

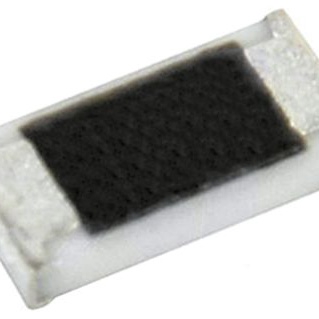

PANASONIC 贴片电阻 ERJ2RKF6980X

ERJ2RKF6980X概述

    精密厚膜芯片电阻

    产品简介


    精密厚膜芯片电阻是一种广泛应用于电子设备中的关键电子元件。它具有体积小、重量轻的特点,适用于各种电子电路的设计和制造。主要功能包括提供精确的阻值,确保电子系统的稳定性和可靠性。这些电阻适用于消费电子产品、家用电器、办公设备、信息通讯设备等多种应用场景。

    技术参数


    - 尺寸与功率等级:
    - 0402:0.05 W
    - 0603:0.1 W
    - 0805:0.1 W
    - 1206:0.125 W
    - 1210:0.25 W
    - 1812:0.5 W
    - 2010:0.75 W
    - 2512:1 W
    - 电阻精度:
    - ERJ1R, 2R, 3R, 6R系列:±0.5%
    - ERJ3E, 6E, 8E, 14, 12, 1T系列:±1%
    - 额定电压(视电阻值而定):
    - 额定连续工作电压(RCWV)计算公式为:RCWV = √(额定功率×电阻值)
    - 最大过载电压(OTV)计算公式为:OTV = 指定倍数×RCWV 或 最大过载电压(取两者较小者)
    - 工作温度范围:
    - -55℃至+155℃(某些型号为-55℃至+125℃)

    - 耐久性测试条件:
    - 在70℃下进行,额定电压,1.5小时开/0.5小时关循环,共1000小时
    - +155℃(部分型号为+125℃),1000小时
    - 其他标准:
    - 符合IEC 60115-8,JIS C 5201-8,JEITA RC-2134C
    - AEC-Q200认证(除ERJXG, ERJ1R外)
    - RoHS认证

    产品特点和优势


    1. 高可靠性:采用金属釉厚膜电阻元件和三层电极设计。
    2. 兼容性:可与放置机器兼容,提供带包装的管装方式。
    3. 多功能焊接:适合回流焊和波峰焊。
    4. 低电阻容差:提供±0.5%和±1%两种精度选择。
    5. 多种封装形式:根据不同的尺寸和应用需求提供不同的封装选项,如打孔带装、压印带装等。

    应用案例和使用建议


    这些精密厚膜芯片电阻广泛应用于消费电子、家用电器、办公设备、信息通讯等领域。例如,在家用空调系统中,它们可以用于温度传感器的电路中;在汽车导航系统中,它们可用于信号传输电路中。
    使用建议:
    1. 散热考虑:安装时应注意避免热量影响其他组件。
    2. 环境适应性:确保在适当的环境下使用,防止因高温、潮湿等条件导致性能下降。
    3. 静电防护:处理时需注意静电防护,以免损坏组件。

    兼容性和支持


    这些电阻与其他电子元器件和设备具有良好的兼容性。供应商提供了详细的技术支持文档和售后服务,确保客户能够正确使用并及时解决使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何确定最大过载电压?
    - A: 根据指定倍数计算,或者参考产品文档中给出的最大过载电压,取两者中较小者。
    2. Q: 安装时如何防止热损?
    - A: 将这些电阻与发热源隔离,以避免其温度超过额定温度范围。
    3. Q: 如何避免静电损害?
    - A: 在处理过程中佩戴防静电手环,并确保工作台面也具有防静电能力。

    总结和推荐


    这款精密厚膜芯片电阻具备高精度、可靠性和兼容性强等特点,是适用于多种电子设备的理想选择。虽然价格稍高,但其性能和稳定性足以弥补这一点。因此,对于追求高性能和可靠性的电子工程师而言,强烈推荐使用此产品。
    总之,精密厚膜芯片电阻是一款值得信赖的产品,无论是设计还是生产环节都能为用户提供优质的支持和服务。

ERJ2RKF6980X参数

参数
电阻值 698Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ2RKF6980X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ2RKF6980X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ2RKF6980X ERJ2RKF6980X数据手册

ERJ2RKF6980X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0033 ¥ 0.0278
40000+ $ 0.0031 ¥ 0.0267
150000+ $ 0.003 ¥ 0.0257
300000+ $ 0.0028 ¥ 0.0247
750000+ $ 0.0027 ¥ 0.0231
库存: 100000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 278
