ERJXGNJ105Y

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1MΩ ±5% 31.25mW ±200ppm/℃ 01005 贴片安装 400μm*200μm*150μm
供应商型号: 2799613
供应商: element14
标准整包数: 10

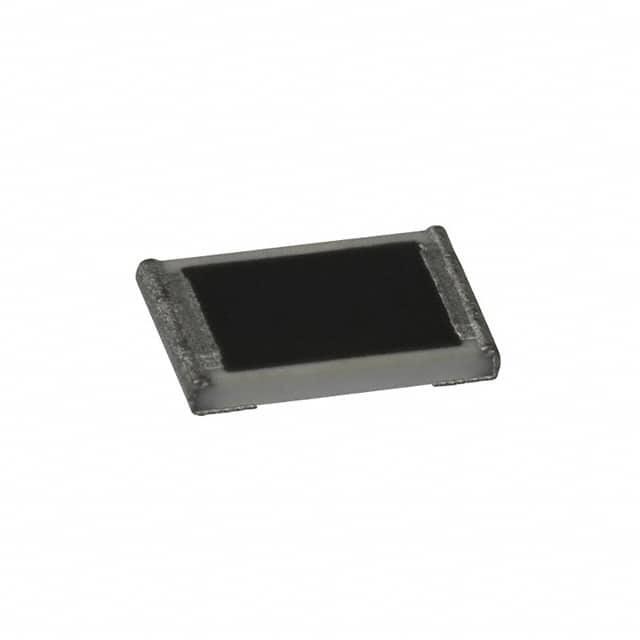

PANASONIC 贴片电阻 ERJXGNJ105Y

ERJXGNJ105Y概述

    # Thick Film Chip Resistors 技术手册解析

    产品简介


    厚膜芯片电阻(Thick Film Chip Resistors)是广泛应用于各类电子设备的核心元件,以其高可靠性和小型化设计著称。产品系列涵盖 ERJ XG、1G、2G、3G、6G、8G、14、12、12Z 和 1T 等型号。这些电阻采用金属釉厚膜电阻元件和三层电极设计,具有优异的电气特性和机械稳定性。厚膜电阻特别适用于回流焊接和波峰焊接工艺,并且符合多项国际标准如 IEC 60115-8、JIS C 5201-8 和 JEITA RC-2134C。此外,除 ERJXG 外,所有系列均通过 AEC-Q200 认证并符合 RoHS 规范,使其成为汽车电子和消费电子领域的理想选择。

    技术参数


    以下是厚膜芯片电阻的技术规格摘要:
    | 参数 | 描述 |

    | 尺寸(inch) | 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2512, 2010 |
    | 功率等级(W) | 0.031, 0.05, 0.1, 0.125, 0.25, 0.5, 0.75, 1.0 |
    | 阻值范围(Ω) | 0.031 ~ 1 MΩ |
    | 温度系数(TCR) | ±5 ppm/°C |
    | 工作温度范围(℃) | -55 至 +155 |
    | 标准规范 | IEC 60115-8, JIS C 5201-8, JEITA RC-2134C |
    厚膜电阻具备高可靠性、低功耗及广泛的阻值覆盖能力,同时可支持精密电路设计需求。

    产品特点和优势


    1. 小型化设计:符合现代电子设备对紧凑空间的需求。
    2. 高可靠性:采用三明治结构,提供卓越的抗冲击性和耐久性。
    3. 适用性强:支持多种包装形式(如压纹带、穿孔带),便于自动化生产和装配。
    4. 环保合规:符合 RoHS 要求,无铅化制造保障环保安全。
    5. 应用广泛:适合家用电器、通信设备、汽车电子等多种行业。

    应用案例和使用建议


    典型应用场景
    - 车载电子:如汽车导航系统、仪表盘显示屏等,需承受极端温度变化和振动环境。
    - 工业控制:用于 PLC 控制模块,需保持稳定的电阻值输出。
    - 通信设备:智能手机主板、基站设备中大量应用以满足高频响应要求。
    使用建议
    1. 确保设计匹配:在使用前务必核对产品规格书中的推荐值,并确认其适配性。
    2. 合理布局:避免将电阻置于热源附近以防过热导致失效。
    3. 正确焊接:遵循推荐焊接条件操作,防止过高温度或长时间加热引发性能下降。

    兼容性和支持


    该系列电阻与主流贴片机兼容良好,且提供了丰富的包装选项以适应不同生产流程。Panasonic 官方网站定期更新最新技术文档和技术支持服务,用户可随时访问获取详细资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面涂层破损 | 使用防静电装置进行处理;避免物理碰撞。|
    | 高频信号失真 | 检查连接点是否紧固;更换更高精度型号。|
    | 焊接不良 | 调整焊接参数直至达到最佳效果;清洁助焊剂残留。|

    总结和推荐


    综上所述,Panasonic 的厚膜芯片电阻凭借其小巧轻便、高性能及高可靠性,在众多领域展现了显著的优势。对于需要高性能和高稳定性的项目来说,这款产品无疑是首选。然而,在实际使用过程中仍需注意遵循相关操作指南,以免影响最终性能表现。总体而言,我们强烈推荐此系列产品作为关键元件之选。

ERJXGNJ105Y参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 31.25mW
温度系数 ±200ppm/℃
长*宽*高 400μm*200μm*150μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERJXGNJ105Y厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJXGNJ105Y数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJXGNJ105Y ERJXGNJ105Y数据手册

ERJXGNJ105Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.1705 ¥ 1.4272
100+ $ 0.0667 ¥ 0.558
1000+ $ 0.0279 ¥ 0.2339
2500+ $ 0.0256 ¥ 0.2146
5000+ $ 0.0233 ¥ 0.1953
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
