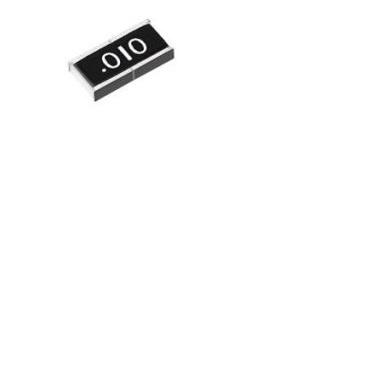

ERJD1DFR015U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 15mΩ ±1% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*800μm
供应商型号: 3957630
供应商: 海外现货
标准整包数: 10
PANASONIC 贴片电阻 ERJD1DFR015U

ERJD1DFR015U概述

    低TCR高功率芯片电阻/宽终端类型

    产品简介


    本产品是一款低TCR高功率芯片电阻,属于宽终端类型。这种电阻广泛应用于汽车电子电路(如发动机控制单元、防抱死制动系统、气囊系统)、电源电路电流检测等领域。该产品具有高精度、高可靠性和优秀的散热特性,尤其适合用于小型化、高功率需求的应用场合。

    技术参数


    - 产品型号: ERJD1(1020),ERJD2(0612)
    - 额定功率: 2W(ERJD1);1W(ERJD2)
    - 额定温度范围: –55°C 至 +155°C
    - 温度系数(TCR): ±100 ppm/°C
    - 电阻值范围: ERJD1: 10mΩ 至 200mΩ,ERJD2: 10mΩ 至 30mΩ
    - 包装方式: 印字载带包装(4mm间距,每卷5000个)
    - 封装尺寸:
    - ERJD1: 2.50mm x 5.00mm x 0.60mm x 0.30mm x 0.90mm
    - ERJD2: 1.60mm x 3.20mm x 0.65mm x 0.30mm x 0.50mm

    产品特点和优势


    - 高功率和低TCR: 采用宽终端电极结构和原始材料设计,实现高功率和低TCR(±100×10^-6/°C)。
    - 优异的热传导性: 宽终端结构显著提升了散热效果。
    - 高焊接可靠性: 宽终端结构提高了焊接的可靠性。
    - AEC-Q200认证: 符合汽车电子质量标准。
    - RoHS合规: 满足欧盟环保要求。


    应用案例和使用建议


    - 汽车电子电路: 适用于发动机控制单元(ECUs)、防抱死制动系统、气囊系统等关键安全模块。这些应用需要高精度电流检测和高可靠性的组件,该产品的低TCR特性使其在这些环境中表现卓越。
    - 电源电路电流检测: 在各种设备的电源电路中进行电流监测。例如,在电力设备和通信设备中,通过精确测量电流来保证系统的正常运行。
    使用建议:
    - 确保在安装和焊接过程中避免机械应力。
    - 避免长时间浸入溶剂中,特别是在使用高活性助焊剂之前。
    - 在使用高温烙铁焊接时,尽量缩短焊接时间(不超过3秒),以防止对电阻器的损坏。

    兼容性和支持


    该产品适用于多种标准设备,但在特殊条件下使用时,需提前咨询制造商确认其适用性。生产商提供全面的技术支持和维护服务,确保客户在应用过程中能够顺利解决问题。

    常见问题与解决方案


    - 问题1: 电阻器在高温环境下无法正常工作。
    - 解决方法: 确认工作环境的温度是否超出额定温度范围(–55°C 至 +155°C)。如超过,则需要采取散热措施。
    - 问题2: 焊接过程中电阻器损坏。
    - 解决方法: 严格按照推荐的焊接条件操作,确保焊接温度和时间符合规范。
    - 问题3: 产品在存储期间出现性能下降。
    - 解决方法: 存储在适当的环境条件下(5°C 至 35°C,相对湿度 45% 至 85%),避免暴露在腐蚀性气体或阳光直射下。

    总结和推荐


    总的来说,这款低TCR高功率芯片电阻具有出色的电气特性和稳定性,非常适合于汽车电子和电源电路等高要求的应用场合。强烈推荐用于高精度、高可靠性的应用场景,尤其是在需要长寿命和高抗干扰能力的情况下。尽管价格可能略高于普通电阻器,但其卓越的性能和安全性使它成为长期投资的优质选择。在使用前,请务必详细阅读并遵循技术手册中的说明和建议。

ERJD1DFR015U参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*800μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD1DFR015U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD1DFR015U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD1DFR015U ERJD1DFR015U数据手册

ERJD1DFR015U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.7677
100+ ¥ 2.4798
500+ ¥ 2.4798
1000+ ¥ 2.4355
2500+ ¥ 2.3913
5000+ ¥ 2.3913
25000+ ¥ 2.3913
50000+ ¥ 2.3913
库存: 4750
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.67
直接购买
加入购物车
