ERJ6ENF4641V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 4.64KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*700μm
供应商型号: SXE-ERJ6ENF4641V
供应商: 海外现货
标准整包数: 10

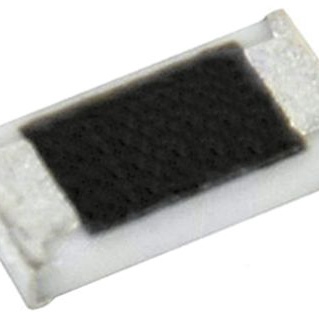

PANASONIC 贴片电阻 ERJ6ENF4641V

ERJ6ENF4641V概述

    # Precision Thick Film Chip Resistors

    产品简介


    精密厚膜芯片电阻器(Precision Thick Film Chip Resistors)是一种广泛应用于电子设备中的关键元件,具有体积小、重量轻的特点。这类电阻器通常采用金属釉厚膜电阻元件和三层电极设计,具有高可靠性。它们适用于回流焊和波峰焊工艺,同时提供多种阻值和公差选项。产品主要应用于音频设备、家用电器、办公设备、信息通信设备等领域。

    技术参数


    以下是主要技术规格和性能参数:
    | 参数 | 值 |

    | 尺寸 | 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512 |
    | 功率等级 | 0.031W 至 1W |
    | 温度系数 | ±50×10⁻⁶/°C 至 ±100×10⁻⁶/°C |
    | 阻值范围 | 10 Ω 至 2.2M Ω |
    | 容差 | ±0.5% 至 ±1% |
    | 工作温度范围 | -55°C 至 +155°C |
    | 包装方式 | 压合带状包装(2 mm 和 4 mm 间距)、冲孔带状包装(2 mm 和 4 mm 间距) |

    产品特点和优势


    1. 小型化和轻量化:满足现代电子设备对紧凑设计的需求。
    2. 高可靠性:采用金属釉厚膜电阻元件和三层电极结构,确保长期稳定运行。
    3. 兼容性强:适合贴片机安装,适用于回流焊和波峰焊工艺。
    4. 低阻值公差:±0.5% 的精确阻值,特别适用于高精度要求的应用场景。
    5. 符合标准:符合 IEC 60115-8、JIS C 5201-8 和 JEITA RC-2134C 等国际标准,部分型号通过 AEC-Q200 认证。
    6. 环保合规:符合 RoHS 指令,无铅化生产。

    应用案例和使用建议


    应用案例
    1. 消费电子设备:如电视、音响、笔记本电脑等,用于信号处理和电路保护。
    2. 工业控制设备:如 PLC、传感器接口电路,确保信号传输的准确性。
    3. 医疗设备:如心电图仪、血糖仪,需要高精度和高稳定性的电阻器。
    4. 汽车电子:如车载娱乐系统、动力控制系统,需耐高温和高可靠性的产品。
    使用建议
    1. 环境适应性:避免将电阻器暴露于腐蚀性气体、阳光直射或高湿度环境中。
    2. 散热管理:合理布置电阻器,防止过热影响其他元件。
    3. 焊接条件:遵循推荐的焊接条件,避免过高温度或过长时间导致性能下降。
    4. 定期检查:对于长期运行的设备,建议定期检测电阻器的工作状态,确保其正常运行。

    兼容性和支持


    兼容性
    精密厚膜芯片电阻器可与多种贴片机和其他电子元件配合使用,确保良好的装配兼容性。具体兼容性请参考数据文件中的详细说明。
    支持服务
    1. 购买前技术支持:联系工厂获取最新技术规格。
    2. 客户支持热线:如有安全问题或其他疑问,请立即联系供应商。
    3. 维护保养指南:提供详细的维护和保养建议,延长产品使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值发生变化 | 确保使用合适的焊接条件,避免过高的峰值温度和长时间加热。 |
    | 电阻器表面涂层损坏 | 使用防静电措施,避免静电损伤。 |
    | 设备运行时电阻值不稳定 | 检查安装环境,确保温度和湿度符合要求。 |
    | 产品使用寿命短 | 定期检查并更换老化的电阻器,确保设备正常运行。 |

    总结和推荐


    精密厚膜芯片电阻器凭借其小型化、高可靠性、低阻值公差和广泛的适用性,在多个行业中表现出色。其卓越的性能和良好的兼容性使其成为现代电子设备的理想选择。我们强烈推荐此系列产品用于对精度和稳定性要求较高的应用场景。购买前,请务必咨询工厂以获取最新的技术规格,确保产品完全符合您的需求。

ERJ6ENF4641V参数

参数
电阻值 4.64KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*700μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ6ENF4641V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ6ENF4641V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ6ENF4641V ERJ6ENF4641V数据手册

ERJ6ENF4641V封装设计

查看详情并下载
Symbol
Footprint
3D Model
