ERA6AED473V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 47KΩ ±0.5% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号:
供应商:
标准整包数: 0

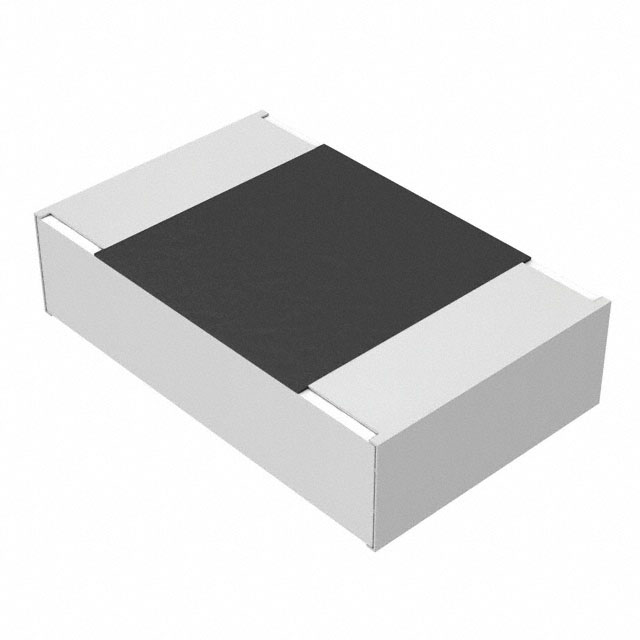

PANASONIC 贴片电阻 ERA6AED473V

ERA6AED473V概述

    # 高可靠性金属薄膜芯片电阻的技术手册

    产品简介


    金属薄膜(薄层)芯片电阻是一种高可靠性类型的电阻器,广泛应用于各种电子设备中。这些电阻器采用金属薄膜技术制造,具有卓越的稳定性和耐久性。产品种类多样,适用于不同尺寸和功率需求的应用场景。常见的应用领域包括音频视频设备、家用电器、办公设备以及通信和信息系统等。

    技术参数


    | 参数 | 描述 |

    | 尺寸(inch) | 0201, 0402, 0603, 0805, 1206 |
    | 功率等级 | 0.05W, 0.063W, 0.1W, 0.125W, 0.25W |
    | 温度系数(TCR) | ±10×10⁻⁶/°C, ±15×10⁻⁶/°C, ±25×10⁻⁶/°C, ±50×10⁻⁶/°C, ±100×10⁻⁶/°C |
    | 电阻容差 | ±0.05%, ±0.1%, ±0.25%, ±0.5% |
    | 电阻范围 | E24系列和E96系列 |
    | 包装方式 | 拳击式带状包装(2mm和4mm间距) |

    产品特点和优势


    - 高可靠性:能够在高温高湿环境下保持稳定性能,温度范围为-55°C至+155°C。
    - 高精度:小的电阻容差和温度系数确保了优异的精确度。
    - 高性能:低电流噪声和优秀的线性度使其适合精密电路设计。
    - 符合标准:符合IEC 60115-8、JIS C 5201-8和EIAJ RC-2133B标准,并通过AEC-Q200认证。
    - 环保合规:RoHS认证,无有害物质。

    应用案例和使用建议


    这些电阻器通常用于需要高精度和稳定性的电路中,例如模拟信号处理、滤波器设计及电源管理模块。建议在安装时避免静电放电(ESD)环境,同时确保周围组件不会因过热而影响其正常工作。对于高频电路应用,需特别注意测试其电气特性以确保最佳表现。

    兼容性和支持


    本产品与其他主流电子元器件兼容良好,能够轻松集成到现有的电路板设计中。制造商提供了详尽的数据文件和技术支持服务,帮助客户解决任何潜在问题并优化产品使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损坏 | 使用防静电措施 |
    | 过热现象 | 改善散热条件 |
    | 连接不稳定 | 调整焊接工艺 |

    总结和推荐


    总体而言,这款高可靠性金属薄膜芯片电阻凭借其出色的性能指标和广泛的应用范围,在众多电子工程项目中展现了强大的竞争力。强烈推荐给寻求高性能、高稳定性的电子元件的工程师们。不过,在使用前务必查阅最新的技术规格并遵循相关安全指南,以确保安全有效地使用该产品。

ERA6AED473V参数

参数
电阻值 47KΩ
精度 ±0.5%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA6AED473V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA6AED473V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA6AED473V ERA6AED473V数据手册
