ERJ3GEYJ160V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 16Ω ±5% 100mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 11M-ERJ3GEYJ160V
供应商: 云汉优选
标准整包数: 100

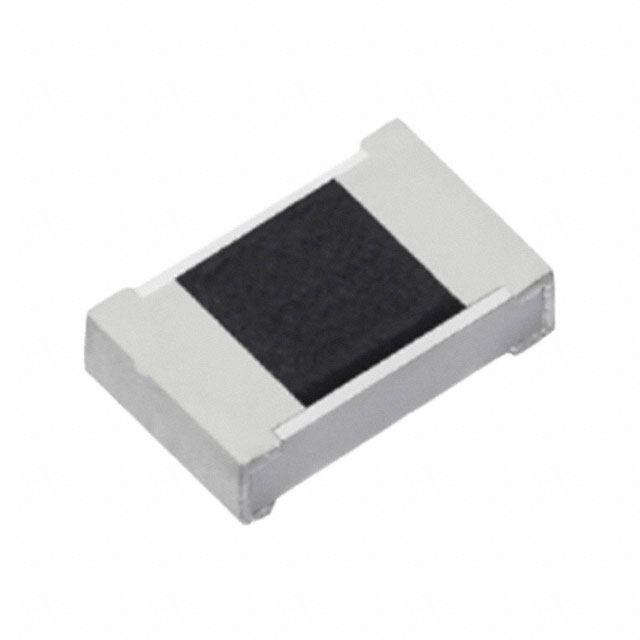

PANASONIC 贴片电阻 ERJ3GEYJ160V

ERJ3GEYJ160V概述

    Thick Film Chip Resistors

    产品简介


    Thick Film Chip Resistors(厚膜片式电阻)是用于多种电子设备的小型化、轻量化元件。这些电阻采用金属釉厚膜电阻元件和三层电极结构设计,具备高可靠性,并且能够承受回流焊接和波峰焊接工艺。产品广泛应用于音频视频设备、家用电器、办公设备、信息通讯设备等多个领域。

    技术参数


    以下为不同型号的Thick Film Chip Resistors的主要技术参数:
    | 型号 | 尺寸 (英寸) | 额定功率 (W) | 极限电压 (V) | 过载电压 (V) | 阻值范围 (Ω) | 温度系数 (×10⁻⁶/°C) |
    ||
    | ERJXG | 01005 | 0.031 | 15 | 30 | 1至1M (E24) | <10 Ω:-100至+600
    10 Ω至100 Ω:±300
    100 Ω≤:±200 |
    | ERJ1G | 0201 | 0.05 | 25 | 50 | 1至10M (E24) | <10 Ω:-100至+600
    10 Ω至1MΩ:±200
    1MΩ<:-400至+150 |
    | ERJ2G | 0402 | 0.1 | 50 | 100 | 1至10M (E24)
    | ERJ3G | 0603 | 0.1 | 75 | 150 | 1至10M (E24)
    | ERJ6G | 0805 | 0.125 | 150 | 200 | 1至10M (E24)
    | ERJ8G | 1206 | 0.25 | 200 | 400 | 1至10M (E24)
    | ERJ14 | 1210 | 0.5 | 200 | 400 | 1至10M (E24)
    | ERJ12 | 1812 | 0.75 | 200 | 500 | 1至10M (E24)
    | ERJ12Z | 2010 | 0.75 | 200 | 500 | 1至10M (E24)
    | ERJ1T | 2512 | 1 | 200 | 500 | 1至1M (E24)

    产品特点和优势


    - 小型化和轻量化:采用小型化设计,非常适合空间有限的应用场合。
    - 高可靠性:金属釉厚膜电阻元件和三层电极,确保长时间稳定工作。
    - 可焊性:适用于回流焊接和波峰焊接,安装简便。
    - 符合标准:通过IEC 60115-8、JIS C 5201-8和JEITA RC-2134C标准认证,并且ERJXG系列已获得AEC-Q200认证。
    - 环保合规:符合RoHS标准,环保无铅。

    应用案例和使用建议


    Thick Film Chip Resistors适用于多种电子产品,例如:
    - 音频视频设备:确保音频信号和视频信号的稳定传输。
    - 家用电器:如洗衣机、空调、电视等,提高设备的整体可靠性和使用寿命。
    - 办公设备:打印机、复印机等,确保高效稳定的运行。
    使用建议:
    - 在设计电路时,确保负载电流不超过额定电流,以避免过热导致损坏。
    - 对于脉冲负载,进行必要的测试和评估,以确保设备的安全运行。
    - 安装过程中,确保良好的焊接质量,避免产生气泡和虚焊。

    兼容性和支持


    Thick Film Chip Resistors具有广泛的兼容性,能够与其他常用的电子元器件和设备无缝对接。厂家提供详细的数据文件,包括封装方法、焊盘图案、焊接条件和安全注意事项。此外,还提供了针对不同应用场景的具体指导和解决方案。

    常见问题与解决方案


    1. 问题:产品表面出现裂纹或破损。
    - 解决方案:检查焊接条件是否正确,避免过高的焊接温度或时间。同时,注意运输和储存过程中的保护措施。
    2. 问题:焊接后阻值变化较大。
    - 解决方案:使用合适的助焊剂,并确保清洗彻底,避免水残留。同时,确保焊接条件满足产品要求。
    3. 问题:产品出现过热现象。
    - 解决方案:检查安装位置,避免紧邻发热元件或易燃材料。确保负载电流在额定范围内。

    总结和推荐


    总体而言,Thick Film Chip Resistors是一款高性能、高可靠性的电子元件,适合多种应用场合。其紧凑的设计、广泛的兼容性以及优秀的性能使其成为许多电子设备的理想选择。建议在购买前咨询厂商获取最新的技术规范,并在使用过程中严格遵守安全操作指南。

ERJ3GEYJ160V参数

参数
电阻值 16Ω
精度 ±5%
额定功率 100mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ3GEYJ160V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ3GEYJ160V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ3GEYJ160V ERJ3GEYJ160V数据手册

ERJ3GEYJ160V封装设计

查看详情并下载
Symbol
Footprint
3D Model
