首页  >  产品百科  >  ERJ-UP3F2403V

ERJ-UP3F2403V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 240KΩ ±1% 250mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 667-ERJ-UP3F2403V
供应商: Mouser
标准整包数: 1

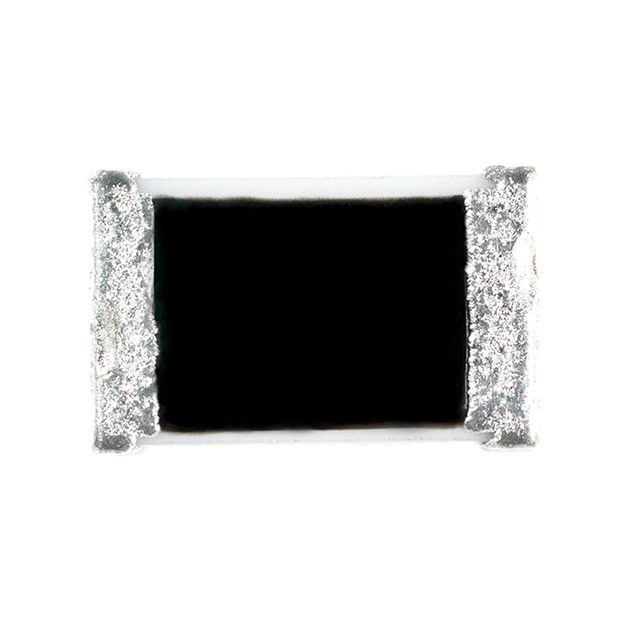

PANASONIC 贴片电阻 ERJ-UP3F2403V

ERJ-UP3F2403V概述

    Anti-Sulfurated Thick Film Chip Resistors / Anti-Surge Type

    产品简介


    Anti-Sulfurated Thick Film Chip Resistors / Anti-Surge Type 系列产品,包括 ERJ UP3, UP6 和 UP8,专为高可靠性设计。这些电阻器采用抗硫化电极材料(银钯内电极)和结构,有效防止硫化现象,同时具备出色的静电放电 (ESD) 抵抗能力,优于标准金属膜电阻器。其金属釉厚膜电阻元件和三层电极结构确保了产品的高可靠性和稳定性。

    技术参数


    - 功率等级:0.25 W (0603 尺寸, ERJUP3);0.50 W (0805 尺寸, ERJUP6);0.66 W (1206 尺寸, ERJUP8)
    - 温度范围:-55°C 至 +155°C
    - 额定电压:依据实际条件,计算出的额定连续工作电压 (RCWV) 或限制元件电压
    - 过载测试电压:依据过载测试电压 (OTV) 的计算结果
    - 阻值范围:10Ω 至 1MΩ
    - 阻值精度:±0.5%,±1%,±100%
    - 热系数:±5 ppm/°C,±100 ppm/°C
    - 认证标准:IEC 60115-8,JIS C 5201-8,JEITA RC-2134C,AEC-Q200,RoHS 合规

    产品特点和优势


    - 抗硫化:采用 Ag-Pd 基内电极材料和结构,有效抵抗硫化。
    - 卓越的 ESD 特性:ESD 抗性显著优于标准金属膜电阻器。
    - 高可靠性:采用金属釉厚膜电阻元件和三层电极设计。
    - 适用多种焊接工艺:适合回流焊和波峰焊工艺。
    - 符合行业标准:满足 AEC-Q200 认证及 RoHS 规范。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、家用电器、办公设备、信息通信设备等领域。为了确保最佳性能,建议:
    - 遵守温度和湿度条件:避免长时间暴露于盐雾、高腐蚀性气体环境中。
    - 正确选择焊接条件:使用推荐的焊接条件进行焊接。
    - 避免静电损伤:注意防静电措施,特别是在处理较小尺寸的电阻器时。

    兼容性和支持


    这些电阻器具有良好的兼容性,适用于多种电子设备。制造商提供详细的技术支持和售后服务,确保用户获得最佳的使用体验。

    常见问题与解决方案


    - 问题:如何确定额定连续工作电压 (RCWV)?
    解答:通过公式 RCWV = √功率等级 × 阻值 或 限制元件电压,选取其中较小的值。
    - 问题:如何判断过载测试电压 (OTV)?
    解答:通过 OTV = 指定倍数 × RCWV 或 最大过载电压,选取其中较小的值。

    总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors / Anti-Surge Type 是一款高性能的电子元件,具备优良的抗硫化和抗静电特性,非常适合应用于对环境和性能要求较高的场合。考虑到其广泛的应用场景和支持服务,我们强烈推荐使用这款产品。如果您需要进一步的技术咨询或支持,请联系制造商。

ERJ-UP3F2403V参数

参数
电阻值 240KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-UP3F2403V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-UP3F2403V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-UP3F2403V ERJ-UP3F2403V数据手册

ERJ-UP3F2403V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.0725 ¥ 0.6122
100+ $ 0.061 ¥ 0.515
500+ $ 0.0483 ¥ 0.4081
1000+ $ 0.0418 ¥ 0.3532
5000+ $ 0.0324 ¥ 0.2738
25000+ $ 0.0238 ¥ 0.2008
50000+ $ 0.0227 ¥ 0.1916
库存: 12437
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
直接购买
加入购物车
