AXK724247G

厂牌: PANASONIC

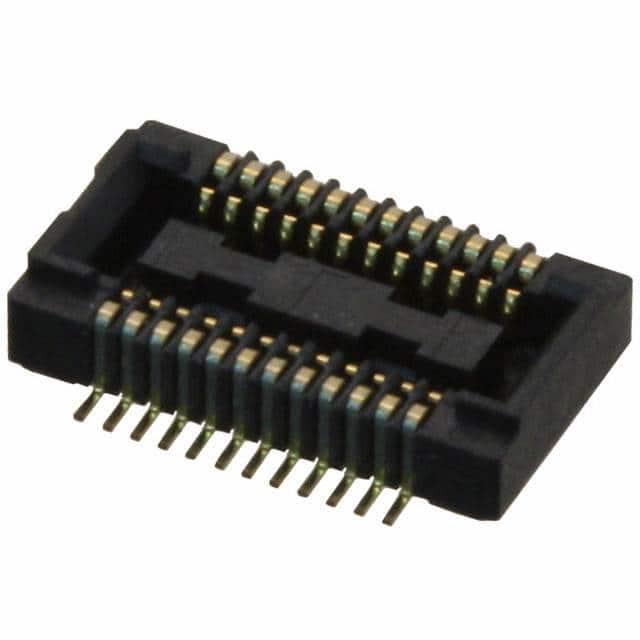

产品描述: Center Strip,Outer Edge Contacts,Socket 400μm 2 24pin 2mm 1.92mm 金 贴片安装 7.1mm(长度)*5.1mm(高度)
供应商型号: AXK724247G
供应商: 国内现货
标准整包数: 0
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK724247G

AXK724247G概述


    产品简介


    ACCTB115E 系列窄间距连接器(P4,0.4mm间距)是专为板对板和板对柔性印刷电路板(FPC)设计的电子元器件。这些连接器主要应用于移动设备(如手机、数码相机和摄像机)、测量设备和工业设备以及消费类电子产品(如手持终端)。本系列连接器以其独特的设计特点和卓越的性能,成为众多高科技设备的理想选择。

    技术参数


    - 间距:0.4mm
    - 插接高度:1.5mm, 2.0mm, 2.5mm, 3.0mm 和 3.5mm
    - 额定电流:每针接触点最大0.3A(总计针数的总接触点最大电流为5A)
    - 额定电压:60V AC/DC
    - 介电强度:150V AC 持续1分钟,泄漏电流不超过1mA
    - 绝缘电阻:初始值最小1000MΩ(用250V DC兆欧表测试1分钟)
    - 接触电阻:最大70mΩ(符合JIS C 5402标准)
    - 机械特性:
    - 插入力:每针接触点最大0.981N(初期)
    - 拔出力:每针接触点最小0.0588N(插接高度1.5mm),最小0.118N(插接高度2.0mm及以上)
    - 强度保持力:每针接触点最小0.981N
    - 环境特性:
    - 工作温度范围:-55°C 到 +85°C
    - 焊接热稳定性:红外回流焊最大峰值温度260°C;焊锡铁300°C持续5秒或350°C持续3秒
    - 储存温度:产品仅-55°C 到 +85°C;封包材料-40°C 到 +50°C
    - 温度冲击测试:5个循环,绝缘电阻最低100MΩ,接触电阻最大70mΩ
    - 湿度测试:120小时,绝缘电阻最低100MΩ,接触电阻最大70mΩ
    - 盐雾测试:24小时,绝缘电阻最低100MΩ,接触电阻最大70mΩ
    - H2S测试:48小时,接触电阻最大70mΩ

    产品特点和优势


    1. 高接触可靠性:利用独特的构造确保强抗恶劣环境能力。
    2. 防震设计:内置防冲击键,分散插接时的震动,增强抗冲击能力。
    3. 简化设计:较低的连接器底部结构防止PCB与金属端子短路,方便走线和小型化设计。
    4. 易插拔设计:提供插入导向和简易锁结构,确保优异的插拔手感。
    5. 高效装配:具有扁平性控制和防爬行设计,便于视觉检查焊接部分。

    应用案例和使用建议


    该系列产品广泛应用于移动设备、测量设备和消费类电子设备中。例如,在智能手机和平板电脑的设计中,这些连接器可以实现紧凑的布局和可靠的数据传输。在工业设备中,这些连接器可以用于复杂且多变的环境中,保证长期稳定的工作。根据手册中的建议,使用过程中应注意:
    - 确保正确的插接位置以避免损坏。
    - 控制PCB的变形量,确保不会超过0.03mm。
    - 使用适当的焊接材料和方法,避免焊料桥接和其他缺陷。

    兼容性和支持


    该产品与其他同类电子元器件和设备之间存在兼容性问题,尤其是带有和不带有焊接终端的产品型号之间。厂商提供相应的技术支持和维护服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - Q1: 连接器插拔困难。
    - A1: 可能是由于插入时的过度力导致的。请确认正确的插入位置。
    - Q2: 焊接不良或出现桥接。
    - A2: 需要严格控制焊接材料的用量和焊接方法。
    - Q3: 接触电阻偏大。
    - A3: 检查并清理接触面,确保无氧化物或其他杂质。

    总结和推荐


    ACCTB115E系列窄间距连接器是一款具有高可靠性、耐用性和多功能性的优秀产品,适用于多种电子设备的应用场合。其出色的机械特性和环境适应性使其在严苛条件下也能保持高性能表现。考虑到其广泛的适用性和可靠的支持服务,我们强烈推荐此系列产品给需要高密度、紧凑设计和高性能连接的用户。

AXK724247G参数

参数
板上高度 1.92mm
针脚数 24pin
接合堆叠高度 2mm
触头镀层厚度 -
类型 Center Strip,Outer Edge Contacts,Socket
间距 400μm
排数 2
触头镀层
长*宽*高 7.1mm(长度)*5.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
