AXK6F80347YG

厂牌: PANASONIC
产品描述: Center Strip Contacts,Header 500μm 2 80pin 1.5mm,2mm 1.25mm 金 贴片安装 23mm(长度)*3.3mm(高度)
供应商型号: 26M-AXK6F80347YG
供应商: 云汉优选
标准整包数: 1

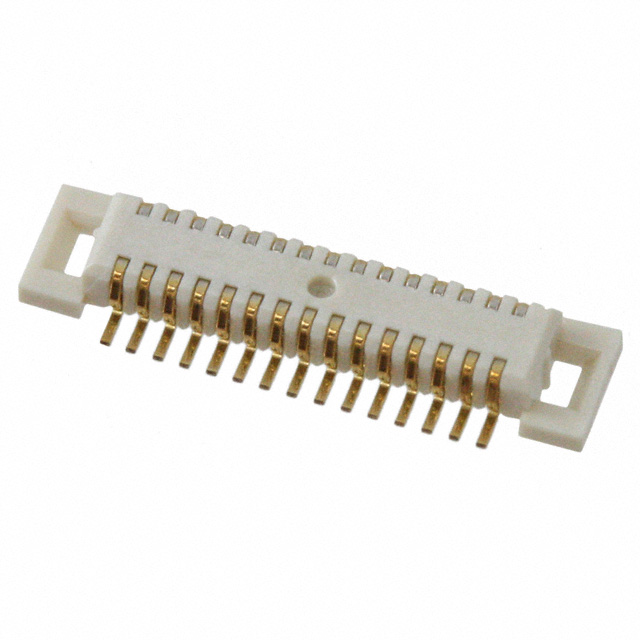

PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK6F80347YG

AXK6F80347YG概述


    产品简介


    AXK(5/6)F系列窄间距连接器(0.5mm间距)
    AXK(5/6)F系列连接器是专为板对板连接设计的产品,特别适用于需要高可靠性连接的应用场合。这种连接器具备两种结构:插座和插头,具有出色的接触可靠性和低插入力。该系列产品广泛应用于数字设备,如数码相机和摄像机等。

    技术参数


    - 电气特性
    - 额定电流:每针0.5A(总针数最大为10A)
    - 额定电压:60V AC/DC
    - 绝缘电阻:最小1,000MΩ(使用500V DC兆欧表)
    - 接触电阻:最大90mΩ(根据JIS C 5402标准测量)
    - 机械特性
    - 复合插入力:每针最大0.981N
    - 复合拔出力:每针最小0.0588N
    - 接触保持力:每针最小0.981N
    - 环境特性
    - 工作温度范围:-55°C至+85°C
    - 峰值焊接温度:260°C(板表面温度)
    - 存储温度范围:-55°C至+85°C(仅限产品),-40°C至+50°C(包装)
    - 湿度耐受性:120小时(绝缘电阻最小100MΩ,接触电阻最大90mΩ)
    - 盐水喷雾耐受性:24小时(绝缘电阻最小100MΩ,接触电阻最大90mΩ)

    产品特点和优势


    1. 高接触可靠性:采用“锁扣结构”,确保每次插入和拔出时的高接触可靠性。
    2. 简单易用:配备简单的锁定机制,提供清晰的触觉反馈,确保操作简便。
    3. 小占位面积:设计紧凑,有效减少了占板面积,适合小型化设计。
    4. 耐用性强:经过严格的环境测试,能够在恶劣环境中稳定工作。
    5. 易于焊接和安装:支持自动化焊接和手焊,便于大批量生产。

    应用案例和使用建议


    应用案例:
    AXK(5/6)F系列连接器被广泛应用于数码相机、数码摄像机等数字设备中,尤其在要求高可靠性和耐用性的场合表现出色。
    使用建议:
    - 在设计设备和PCB图案时,要确保准确的设计精度,避免扭力和扭转力。
    - 在选择放置机器和组装程序时,考虑定位误差,避免焊接时产生错位。
    - 在使用FPC(柔性印刷电路板)时,务必加装加固板以提高机械强度。
    - 确保PCB在振动或冲击过程中不会脱落,采取适当的固定措施。
    - 注意焊接条件,正确设置预热时间和峰值温度,以达到最佳焊接效果。

    兼容性和支持


    AXK(5/6)F系列连接器与同类型的其他连接器兼容,可无缝对接。制造商提供详细的技术支持和维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:连接器插入和拔出困难。
    - 解决办法:检查是否有足够的空间和正确的定位孔,确认没有机械干涉。

    2. 问题:接触不良或接触电阻过高。
    - 解决办法:检查接触面是否清洁,是否有氧化物或其他杂质存在,必要时重新清洁或更换连接器。
    3. 问题:焊接后出现焊锡溢出。
    - 解决办法:调整焊接参数,避免过多焊锡溢出,确保焊点整洁。

    总结和推荐


    AXK(5/6)F系列连接器凭借其高接触可靠性、简洁的操作设计和优异的环境适应性,成为数字设备连接的理想选择。我们强烈推荐此系列产品,尤其是对于需要高可靠性和紧凑设计的客户。无论是在开发新项目还是替换现有系统,AXK(5/6)F系列连接器都是您的理想选择。

AXK6F80347YG参数

参数
接合堆叠高度 1.5mm,2mm
触头镀层厚度 -
类型 Center Strip Contacts,Header
间距 500μm
排数 2
触头镀层
板上高度 1.25mm
针脚数 80pin
长*宽*高 23mm(长度)*3.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXK6F80347YG厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK6F80347YG数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) PANASONIC AXK6F80347YG AXK6F80347YG数据手册

AXK6F80347YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7769
10+ ¥ 4.0571
100+ ¥ 3.4778
500+ ¥ 2.6667
1000+ ¥ 2.5641
库存: 3680
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 4.77
