ERA8AED302V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 3KΩ ±0.5% 250mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号:
供应商:
标准整包数: 0

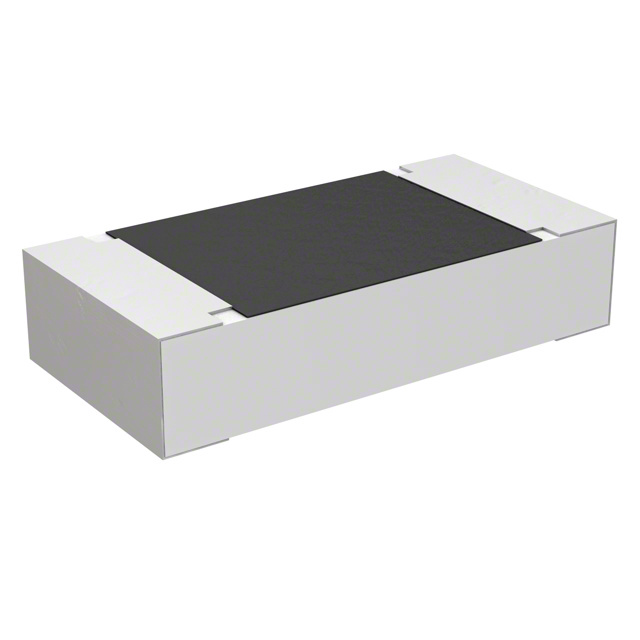

PANASONIC 贴片电阻 ERA8AED302V

ERA8AED302V概述

    高可靠性金属薄膜贴片电阻产品技术手册

    产品简介


    本手册介绍的是高可靠性金属薄膜(薄膜)贴片电阻,属于标准通用型电子产品。该产品适用于广泛的电子设备,如音视频设备、家用电器、办公设备、信息通信设备等领域。这类电阻具有高可靠性和稳定性,能在高温高湿环境下保持稳定的工作状态。

    技术参数


    - 型号与尺寸:
    - 0201: 0.60×0.30×0.15 mm
    - 0402: 1.00×0.50×0.15 mm
    - 0603: 1.60×0.80×0.30 mm
    - 0805: 2.00×1.25×0.40 mm
    - 1206: 3.20×1.60×0.50 mm
    - 功率等级:
    - 0201: 0.05 W
    - 0402: 0.063 W
    - 0603: 0.1 W
    - 0805: 0.125 W
    - 1206: 0.25 W
    - 温度系数:
    - ±10×10–6/°C
    - ±15×10–6/°C
    - ±25×10–6/°C
    - ±50×10–6/°C
    - ±100×10–6/°C
    - 电阻值:
    - 三数字表示法(E24系列)
    - 四数字表示法(E96系列)
    - 阻值容差:
    - ±0.05%
    - ±0.1%
    - ±0.25%
    - ±0.5%
    - 封装方式:
    - 拳击载带包装
    - 按压载带包装

    产品特点和优势


    1. 高可靠性: 该系列产品经过高湿度高温度环境下的严格测试,在-55°C到+155°C范围内表现出卓越的稳定性和耐用性。
    2. 高精度: 阻值容差低且温度系数电阻稳定,适合高精度电路设计。
    3. 高性能: 具有低电流噪声和优秀的线性度,非常适合高性能要求的应用。
    4. 参考标准: 符合IEC 60115-8、JIS C 5201-8、EIAJ RC-2133B等国际标准。
    5. 认证: 已通过AEC-Q200资格认证,符合RoHS环保要求。

    应用案例和使用建议


    应用场景:
    - 音频设备:高保真音响系统
    - 家用电器:微波炉、冰箱控制板
    - 信息通信设备:路由器、交换机
    - 办公设备:打印机、复印机
    使用建议:
    1. 在安装过程中要特别注意避免机械应力对电极和保护涂层造成损害。
    2. 贴片电阻的额定功率和环境温度必须符合规定的降额曲线,否则可能导致电阻损坏。
    3. 如果预期会有瞬态负载(例如脉冲),应预先检查并评估这些电阻在实际使用中的表现,确保不超过额定功率。

    兼容性和支持


    - 该产品与多种电子元器件和设备兼容。
    - 厂家提供全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:电阻阻值超出容差范围
    - 解决方法: 检查焊接条件是否正确,避免过热或过度加热时间。
    2. 问题:电阻工作时发热
    - 解决方法: 确保安装位置不会影响其他组件,避免接近发热元件。

    总结和推荐


    总结:
    这款高可靠性金属薄膜贴片电阻以其出色的性能、高精度和广泛的应用范围,成为市场上不可多得的产品。其优良的性能使其适用于多种场合,特别是在需要高可靠性的电子设备中表现出色。
    推荐:
    鉴于该产品的优异性能和广泛应用,我们强烈推荐此产品用于各种需要高精度和高可靠性的电子设备中。不过,务必按照厂家的指导进行正确安装和使用。

ERA8AED302V参数

参数
电阻值 3KΩ
精度 ±0.5%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA8AED302V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA8AED302V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA8AED302V ERA8AED302V数据手册

ERA8AED302V封装设计

查看详情并下载
Symbol
Footprint
3D Model
