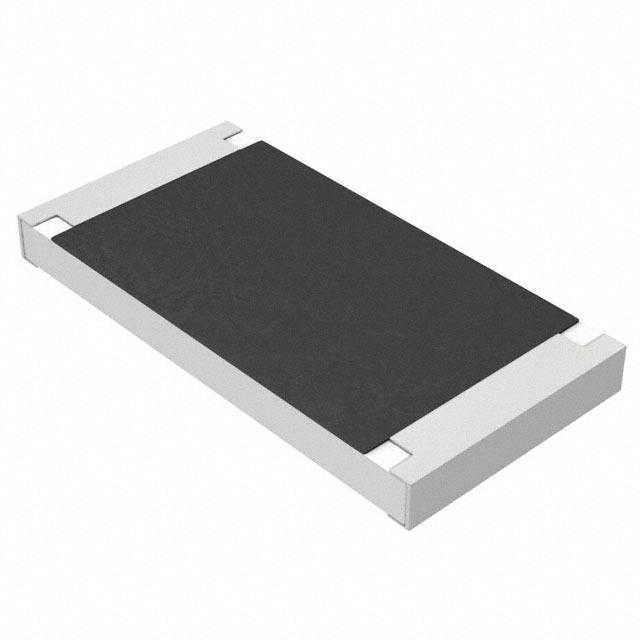

ERJ-1TNF4991U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 4.99KΩ ±1% 1W ±100ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: 667-ERJ-1TNF4991U
供应商: Mouser
标准整包数: 1
PANASONIC 贴片电阻 ERJ-1TNF4991U

ERJ-1TNF4991U概述

    精密厚膜贴片电阻技术手册

    1. 产品简介


    精密厚膜贴片电阻(Precision Thick Film Chip Resistors)是专为广泛电子设备设计的高精度、高可靠性组件。这些电阻器具有多种尺寸和功率等级,适用于不同的应用场景。它们可以用于音频视频设备、家用电器、办公设备、信息通信设备等多个领域,满足各种电子产品的高要求。

    2. 技术参数


    | 规格 | 值 |

    | 尺寸 | 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512 |
    | 功率等级 | 0.031W, 0.05W, 0.1W, 0.125W, 0.25W, 0.5W, 0.75W, 1W |
    | 电阻范围 | 10Ω至1MΩ (E24, E96) |
    | 电阻容差 | ±0.5% 或 ±1% |
    | 温度系数 | ±50×10^-6/°C (1R, 2R, 3R, 6R) |
    | 额定电压 | 15V 至 400V |
    | 最大过载电压 | 30V 至 500V |

    3. 产品特点和优势


    - 小型轻便:具有多种尺寸,适合不同尺寸的应用需求。
    - 高可靠性:采用金属釉厚膜电阻元素和三层电极结构。
    - 兼容性强:适用于放置机,包装方式灵活。
    - 低电阻容差:ERJ1R, 2R, 3R, 6R系列电阻容差为±0.5%,ERJXGN, 1GN, 2RC, 2RK, 3EK, 6EN, 8EN, 14N, 12N, 12S, 1TN系列为±1%。
    - 标准认证:符合IEC 60115-8, JIS C 5201-8, JEITA RC-2134C标准。
    - 安全认证:AEC-Q200合格(ERJXG, ERJ1R除外)。
    - 环保:RoHS合规。

    4. 应用案例和使用建议


    这些电阻器广泛应用于各类电子产品中,例如家用电器、信息通信设备等。以下是一些使用建议:
    - 在高温环境下使用时,应考虑功率降额。
    - 确保环境无盐雾和腐蚀性气体,避免液体侵蚀。
    - 使用过程中应避免静电放电,选择合适的助焊剂并正确清洗。
    - 确保热应力不影响其他组件,避免放置在高温环境中。

    5. 兼容性和支持


    - 兼容性:这些电阻器可与多种设备兼容,如放置机。
    - 技术支持:请参阅数据文件以获取更多封装方法、安装方法、焊接条件及安全注意事项的信息。

    6. 常见问题与解决方案


    - 问题1:设备启动时电阻值不稳定。
    - 解决办法:检查环境温度是否过高,确保安装在温度范围内。

    - 问题2:电阻器出现异常发热。
    - 解决办法:检查是否有热源影响电阻器,适当调整布局。

    7. 总结和推荐


    精密厚膜贴片电阻具有高精度、高可靠性、低电阻容差和多种认证标准等显著优势,适用于广泛的电子设备中。我们推荐这些电阻器用于需要高可靠性和高精度的场合,特别是在信息通信设备、家用电器等领域。同时,在使用过程中应注意遵守制造商的安全说明和使用建议,以确保最佳性能。

ERJ-1TNF4991U参数

参数
电阻值 4.99KΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
