首页  >  产品百科  >  ERJ-2RKF3742X

ERJ-2RKF3742X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 37.4KΩ ±1% 100mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ERJ-2RKF3742X
供应商: Avnet
标准整包数: 10000

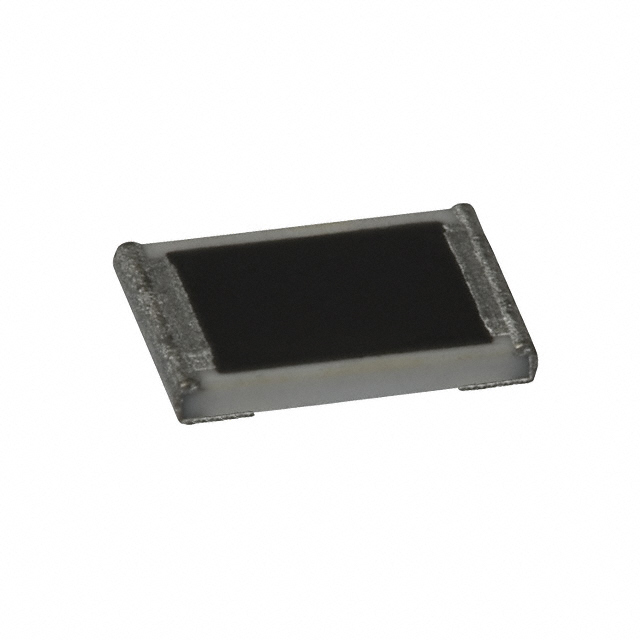

PANASONIC 贴片电阻 ERJ-2RKF3742X

ERJ-2RKF3742X概述

    精密厚膜贴片电阻器

    产品简介


    精密厚膜贴片电阻器是一种广泛应用于电子设备中的基础组件,具有体积小、重量轻的特点。它们主要适用于AV设备、家用电器、办公设备、信息通信设备等。这些电阻器通过金属釉厚膜电阻元件和三层电极结构,实现了高可靠性。

    技术参数


    1. 尺寸和功率额定值:多种尺寸可供选择,如0201、0402、0603、0805、1206、1210、1812、2010、2512,相应的功率额定值从0.031W到1W不等。
    2. 电阻精度:ERJXG, 1G, 2R, 3E, 6E, 8E, 14, 12, 1T系列:±1%;ERJ1R, 2R, 3R, 6R系列:±0.5%。
    3. 温度系数(TCR):±50 ppm/℃(1R, 2R),±100 ppm/℃(3R, 6R)。
    4. 参考标准:IEC 60115-8,JIS C 5201-8,JEITA RC-2134C。
    5. 兼容性:AEC-Q200认证(除ERJXG, ERJ1R);RoHS合规。

    产品特点和优势


    - 高可靠性:采用金属釉厚膜电阻元件和三层电极,提供更高的稳定性和耐久性。
    - 兼容放置机器:提供卷带包装,方便自动化生产。
    - 低电阻容差:高精度等级(±0.5%至±1%),满足高精度应用需求。
    - 适应性强:适合回流焊接和波峰焊。

    应用案例和使用建议


    精密厚膜贴片电阻器广泛应用于各种电子设备中,例如:
    - AV设备:电视、音响系统等。
    - 家用电器:空调、冰箱等。
    - 医疗设备:监护仪、呼吸机等。
    使用建议:
    1. 在设计时确保正确选型,特别是在高温环境下使用时需注意功率降额。
    2. 在焊接过程中,避免过高的峰值温度和过长的加热时间。
    3. 在安装过程中避免机械应力对电阻器造成损伤,确保良好的连接可靠性。

    兼容性和支持


    该产品与标准表面贴装设备兼容,提供多种包装方式,包括打孔式载带和冲压式载带。厂商提供了详细的焊接条件和安全预防措施,确保产品质量和可靠性。

    常见问题与解决方案


    1. Q:如何处理焊接后的残留物?
    - A:建议使用合适的助焊剂清洗剂进行清洁,尤其是使用水溶性清洗剂时需避免残留水分。
    2. Q:电阻器在极端环境下使用是否会有影响?
    - A:建议在设计前咨询厂商,以获取具体的产品规格和测试结果,确保产品符合特定应用要求。
    3. Q:如何检查电阻器的耐久性和热稳定性?
    - A:可进行高温老化测试、湿热测试等,以确保其长期稳定运行。

    总结和推荐


    综上所述,精密厚膜贴片电阻器以其高可靠性、低电阻容差和广泛的适用性,在各类电子设备中发挥着重要作用。我们强烈推荐使用这些产品,特别是对于需要高精度和稳定性的应用场合。在使用过程中,请遵循厂商提供的技术指南和安全注意事项,确保最佳性能和使用寿命。

ERJ-2RKF3742X参数

参数
电阻值 37.4KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-2RKF3742X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-2RKF3742X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-2RKF3742X ERJ-2RKF3742X数据手册

ERJ-2RKF3742X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0035 ¥ 0.0303
20000+ $ 0.0035 ¥ 0.0302
40000+ $ 0.0035 ¥ 0.03
60000+ $ 0.0035 ¥ 0.0299
80000+ $ 0.0034 ¥ 0.0297
库存: 30000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 303
直接购买
加入购物车
