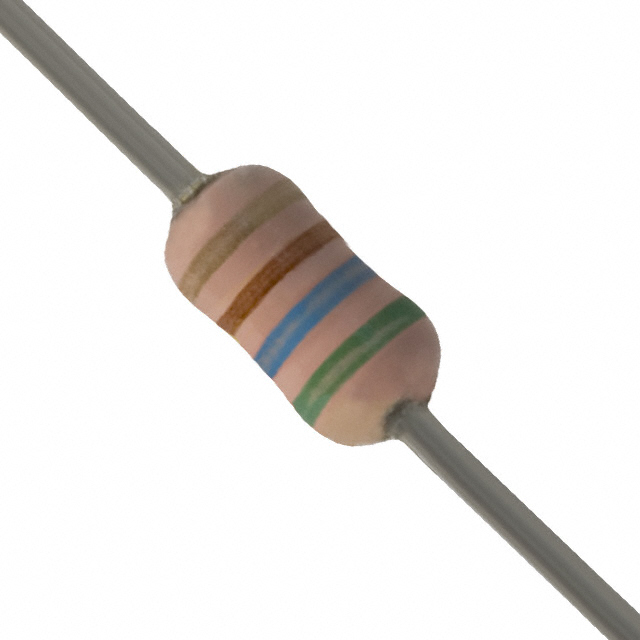

ERD-S2TJ561V

产品分类: 通孔电阻
厂牌: PANASONIC
产品描述: 560Ω ±5% 250mW -350ppm/℃~-150ppm/℃ 通孔安装 3.2mm(长度)
供应商型号: P560BACT-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 通孔电阻 ERD-S2TJ561V

ERD-S2TJ561V概述

    碳膜电阻技术手册

    1. 产品简介


    碳膜电阻是一种常见的电阻器,通过真空沉积工艺将碳膜沉积在陶瓷基体上制成。其主要功能是限制电流,调节电压,提供分压,以及阻抗匹配。碳膜电阻广泛应用于各种电子电路中,如家电、通信设备、工业控制系统和汽车电子系统。

    2. 技术参数


    - 额定功率:
    - ERDS1T: 1/8 W
    - ERDS1F: 1/8 W
    - ERDS2T: 1/4 W
    - ERDS2F: 1/4 W
    - ERD25T: 1/2 W
    - ERD25F: 1/2 W
    - 电阻值范围:
    - ERDS1T: 1Ω~999kΩ
    - ERDS1F: 1Ω~999kΩ
    - ERDS2T: 1Ω~100kΩ
    - ERDS2F: 1Ω~100kΩ
    - ERD25T: 1Ω~100kΩ
    - ERD25F: 1Ω~100kΩ
    - 额定电压:
    - ERDS1T, ERDS1F: 250V
    - ERDS2T, ERDS2F: 300V
    - ERD25T, ERD25F: 400V
    - 工作温度范围: -55°C ~ +155°C
    - 最大过载电压:
    - ERDS1T, ERDS1F: 250V
    - ERDS2T, ERDS2F: 300V
    - ERD25T, ERD25F: 400V

    3. 产品特点和优势


    - 高可靠性: 碳膜电阻具有良好的稳定性和耐久性,适用于各种苛刻的应用环境。
    - 高精度: 电阻值的公差可达到±1%,确保电路中的精确控制。
    - 成本效益: 相对于其他类型的电阻器,碳膜电阻具有较高的性价比。
    - 广泛的适用性: 可以用于多种应用场景,如家电、工业设备、通讯系统等。

    4. 应用案例和使用建议


    应用案例:
    - 家电:电视、空调、洗衣机等设备的控制电路。
    - 工业控制系统:工厂自动化设备中的信号调理。
    - 通信设备:路由器、交换机中的电源管理电路。
    使用建议:
    - 在高温环境下使用时,建议选择额定功率较大的型号。
    - 在对精度要求较高的应用中,建议选用精度更高的电阻型号。
    - 避免在脉冲负载下长时间使用,以免过热损坏。

    5. 兼容性和支持


    - 兼容性: 碳膜电阻广泛兼容于标准电子电路设计,可以与其他类型的电阻器和相关电子元件无缝对接。
    - 支持: 厂商提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题1: 电阻器出现过热现象。
    - 解决方案: 检查是否超过额定功率或工作温度,调整负载,选择更大功率的型号。

    - 问题2: 电阻值不稳定。
    - 解决方案: 确认是否受外部冲击影响,如需长期稳定使用,请选择更高精度的型号。
    - 问题3: 使用过程中发生短路。
    - 解决方案: 检查电路设计是否合理,避免短路风险。

    7. 总结和推荐



    总结

    :
    碳膜电阻因其高可靠性、高精度和成本效益,在各种应用场景中表现优异。尤其适合家用电器、工业控制和通信设备等领域。
    推荐:
    强烈推荐使用碳膜电阻,尤其是对于需要高精度、稳定性和成本效益的场合。用户可根据具体需求选择合适的型号。

ERD-S2TJ561V参数

参数
电阻值 560Ω
精度 ±5%
额定功率 250mW
温度系数 -350ppm/℃~-150ppm/℃
长*宽*高 3.2mm(长度)
安装方式 通孔安装
应用等级 工业级
包装方式 盒装

ERD-S2TJ561V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。
