首页  >  产品百科  >  ERJ-UP3F3302V

ERJ-UP3F3302V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 33KΩ ±1% 250mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*450μm
供应商型号: 10B-3482322-1
供应商: 国内现货
标准整包数: 1

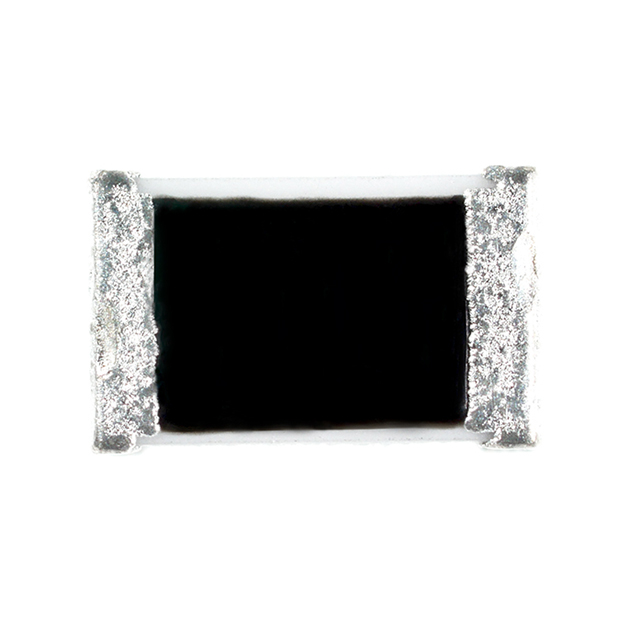

PANASONIC 贴片电阻 ERJ-UP3F3302V

ERJ-UP3F3302V概述

    抗硫化厚膜芯片电阻器 — 抗浪涌型

    产品简介


    抗硫化厚膜芯片电阻器是一种特殊设计的电阻器,主要用于提高电子设备在恶劣环境下的可靠性和耐久性。该系列电阻器包括ERJ UP3、ERJ UP6 和 ERJ UP8 型号,主要适用于通信设备、家用电器、医疗设备等需要高度可靠性的领域。它们能够抵御硫化气体的影响,显著提高了抗腐蚀能力,适用于各种工业应用。

    技术参数


    | 参数 | UP3(0603) | UP6(0805) | UP8(1205) |
    ||
    | 功率等级 | 0.25 W | 0.50 W | 0.66 W |
    | 额定连续工作电压 | 150 V | 400 V | 500 V |
    | 最大过载电压 | 200 V | 600 V | 1000 V |
    | 电阻值范围 | 10 Ω~1M Ω | 10 Ω~1M Ω | 10 Ω~10M Ω |
    | 温度系数 | ±100 ppm | ±100 ppm | ±100 ppm |

    产品特点和优势


    - 高抗硫化能力:采用防硫化电极结构和材料,极大地提高了电阻器对硫化气体的抵抗力。
    - 卓越的抗浪涌性能:相比标准金属薄膜电阻器具有更高的静电放电浪涌特性。
    - 高可靠性:采用了金属釉厚膜电阻元素和三层电极结构,确保长期稳定性能。
    - 适合多种焊接工艺:适用于回流焊和波峰焊工艺。
    - 符合多项行业标准:符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B 等标准。

    应用案例和使用建议


    抗硫化厚膜芯片电阻器广泛应用于通信设备、家用电器、医疗设备等领域。例如,在通信基站中,这些电阻器可以用于滤波电路,保证设备在高温和高湿度环境下正常运行。使用时建议注意散热设计,以防止因过热导致的性能下降。对于高频率电路应用,应特别关注电阻器的电气特性和焊接质量,确保连接可靠。

    兼容性和支持


    这些电阻器与市面上主流的焊接设备和印刷电路板具有良好的兼容性,且提供详细的安装指南和技术支持。如果您需要进一步的技术咨询或定制服务,建议联系制造商获取详细信息。

    常见问题与解决方案


    1. 问题:如何判断电阻器是否损坏?
    - 解决方案:可以使用万用表测量电阻器的实际阻值,与标称值对比,如果偏差较大则可能已损坏。

    2. 问题:如何避免硫化对电阻器的影响?
    - 解决方案:尽量将设备置于无硫化气体的环境中使用,并定期检查电阻器的连接点,如有异常应及时更换。

    总结和推荐


    抗硫化厚膜芯片电阻器凭借其卓越的抗硫化能力和高可靠性,在恶劣环境中的表现极为出色。它们适用于各种需要高性能的电子设备。强烈推荐在工业级和商业级电子产品中使用这些电阻器,特别是在要求高稳定性和长寿命的应用场合。

ERJ-UP3F3302V参数

参数
电阻值 33KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ERJ-UP3F3302V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-UP3F3302V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-UP3F3302V ERJ-UP3F3302V数据手册

ERJ-UP3F3302V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6277
500+ ¥ 0.3779
1000+ ¥ 0.3592
2500+ ¥ 0.3008
5000+ ¥ 0.2327
50000+ ¥ 0.2041
库存: 2934
起订量: 351 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.62
直接购买
加入购物车
