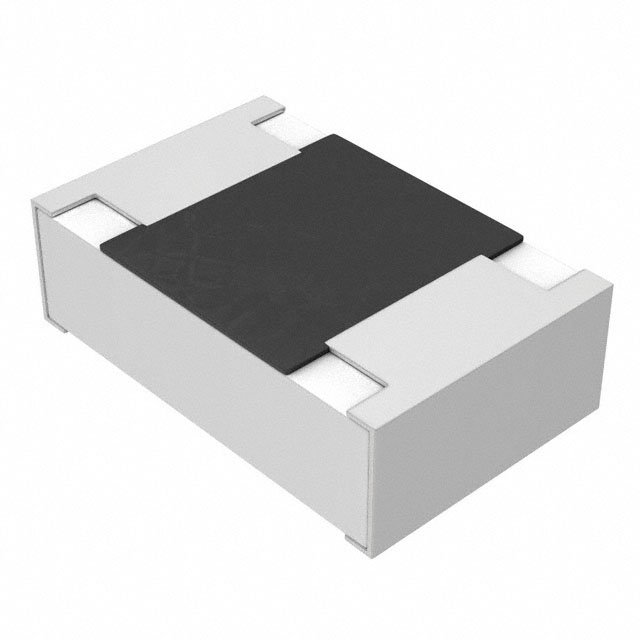

ERJ-6BWFR056V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 56mΩ ±1% 500mW 0ppm/℃~200ppm/℃ 0805 贴片安装 2mm*1.25mm*750μm
供应商型号: P17583TR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电阻 ERJ-6BWFR056V

ERJ-6BWFR056V概述

    厚膜片式电阻(低阻值型)

    产品简介


    厚膜片式电阻(低阻值型)是一种广泛应用于电流检测、功率管理和各种电路设计中的电子元器件。它们以小型化和轻量化为特点,同时提供了高精度和低电阻率的特性。由于采用原创的厚膜电阻技术和特殊的电极结构,这些电阻能够实现高功率输出和温度稳定性。此外,它们适用于回流焊接和波峰焊接工艺。

    技术参数


    1. 尺寸和功率:
    - 0402: 0.166 W
    - 0603: 0.2 W
    - 0805: 0.25 W
    - 1206: 0.33 W
    - 1210: 0.5 W
    - 2512: 1 W
    2. 电阻范围:
    - ERJ3LW, ERJ6LW: 5 mΩ 至 100 mΩ
    - ERJ3BW, ERJ6BW: 10 mΩ 至 50 mΩ
    - ERJ8BW, ERJ6CW, ERJ8CW: 10 mΩ 至 100 mΩ
    3. 公差等级:
    - ±0.5%, ±1%, ±2%, ±5%
    4. 工作温度范围:
    - -55°C 至 +155°C
    5. TCR(温度系数):
    - ±75×10-6/K (ERJ6CW, ERJ8CW)
    6. 参考标准:
    - IEC 60115-8, JIS C 5201-8, JEITA RC-2144
    - 符合AEC-Q200和RoHS标准

    产品特点和优势


    1. 电流检测功能:专为电流检测而设计,确保精确测量电流。
    2. 高功率输出:通过双面电阻结构抑制温度上升,实现高功率输出。
    3. 小尺寸和轻量化:适合空间有限的应用场合。
    4. 高精度和低电阻率:独特的厚膜电阻技术和特殊电极结构确保高性能。
    5. 兼容多种焊接工艺:支持回流焊和波峰焊。

    应用案例和使用建议


    应用案例:
    - 在电源管理模块中用于电流监测。
    - 在汽车电子系统中作为电流检测电阻。
    - 在通信设备中用于功率分配。
    使用建议:
    - 根据具体应用选择合适的尺寸和功率等级。
    - 在高温环境下使用时,注意按额定负载进行降额使用。
    - 在使用前务必阅读技术手册中的安全注意事项。

    兼容性和支持


    这些电阻与大多数标准SMD焊接工艺兼容,适用于各类PCB设计。制造商提供详细的技术文档和售后支持,包括包装方法、引脚布局和焊接条件等信息。

    常见问题与解决方案


    1. 问:这些电阻是否适用于高压环境?
    - 答:需要根据具体应用确定。对于高压应用,请咨询厂家以获取准确的技术指导。
    2. 问:如何正确安装这些电阻?
    - 答:请遵循技术手册中的安装指南,并确保焊接过程中的温度控制得当。
    3. 问:这些电阻的使用寿命是多少?
    - 答:正常使用条件下,预计寿命超过1000小时。如需更长使用寿命,请联系厂家定制。

    总结和推荐


    综上所述,厚膜片式电阻(低阻值型)凭借其高精度、高功率输出和宽泛的工作温度范围,在多个应用领域具有显著的优势。如果您需要一款可靠的电流检测电阻,并且对尺寸和功率有严格要求,这款产品将是您的理想选择。强烈推荐在各种电流检测和功率管理系统中使用该产品。

ERJ-6BWFR056V参数

参数
电阻值 56mΩ
精度 ±1%
额定功率 500mW
温度系数 0ppm/℃~200ppm/℃
长*宽*高 2mm*1.25mm*750μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
