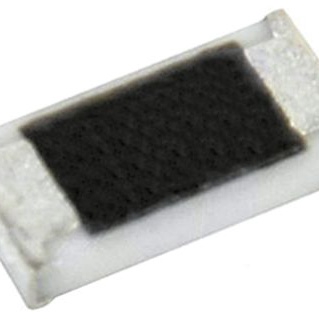

ERJ2RKF4533X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 453KΩ ±1% 100mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 2302914
供应商: element14
标准整包数: 10
PANASONIC 贴片电阻 ERJ2RKF4533X

ERJ2RKF4533X概述


    产品简介


    本文将详细介绍一款小型、轻量化且高可靠性的金属釉厚膜电阻器,属于精密薄膜芯片电阻器系列。这种电子元器件具有广泛的应用领域,包括消费电子、工业自动化设备、医疗设备以及通信设备等。这些电阻器以其出色的可靠性、精准的阻值及广泛的工作温度范围,成为众多电子设备不可或缺的关键部件。

    技术参数


    | 参数 | 描述 |

    | 尺寸和功率等级 | 0201:0.05 W;0402:0.1 W;0603:0.1 W;0805:0.1 W;1206:0.125 W;2512:0.5 W |
    | 电阻值范围 | 10Ω至1MΩ (E24,E96);100Ω至100kΩ (E24,E96);小于10Ω : ±300 ppm/K |
    | 电阻公差 | ERJXG, 1G, 1R, 2R, 3R, 6R 系列: ±1%;ERJ1R, 2R, 3R, 6R 系列: ±0.5% |
    | 温度系数 | ±50 ×10^-6/K 或 ±100 ×10^-6/K |
    | 额定工作电压 | 由额定功率和电阻值确定;限制元件电压,过载测试电压 |
    | 工作温度范围 | -55°C 至 +155°C (ERJXG, ERJ1G: -55°C 至 +125°C) |
    | 兼容标准 | IEC 60115-8,JIS C 5201-8,JEITA RC-2134C,AEC-Q200 (ERJ1R 系列除外) |
    | 环保标志 | RoHS 合规 |

    产品特点和优势


    - 高可靠性:采用金属釉厚膜电阻元件和三层电极设计,提供出色的稳定性和长期耐用性。
    - 小巧轻便:小尺寸和轻重量设计,方便集成到多种紧凑型设备中。
    - 自动化生产兼容性:贴带包装,适用于自动插件机,提高了生产效率。
    - 焊接方式多样:既适合回流焊也适合波峰焊。
    - 低阻值公差:电阻值公差低至±0.5%,确保了精确的电路控制。
    - AEC-Q200 符合性(除 ERJ1R 系列):满足汽车电子标准要求。
    - 环保合规:符合 RoHS 标准。

    应用案例和使用建议


    这款精密薄膜芯片电阻器因其出色的性能和广泛的适用性,常用于消费电子、工业自动化、医疗设备和通信设备等领域。例如,在工业自动化设备中,它们可以用于电源电路的电流检测,通过精确的电阻值保证电流监测的准确性。而在医疗设备中,它们被用于关键测量和控制电路,确保系统稳定性。
    使用建议:
    1. 温度影响:考虑到温度变化对电阻值的影响,在设计时需选择合适的温度系数以确保电路的稳定性。
    2. 安装环境:避免在盐雾、腐蚀性气体环境中使用,同时注意防护静电,防止对小尺寸元件造成损坏。
    3. 焊接条件:遵循推荐的焊接条件进行操作,以防过高温度导致元件性能劣化。

    兼容性和支持


    - 兼容性:本产品适用于各种自动化生产和组装工艺,如自动插件机贴装,广泛应用于不同类型的印刷电路板。
    - 技术支持:制造商提供详细的技术支持文档和售后服务,涵盖焊接条件、安全预防措施等内容。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品耐高温性不足 | 确认工作环境温度在允许范围内,选择相应等级的产品。 |
    | 静电放电损坏 | 使用防静电措施(如防静电手套、防静电工作台)操作产品。 |
    | 焊接后出现短路 | 检查焊接条件,确保焊接温度和时间符合推荐要求。 |
    | 长期负载下性能下降 | 确保在规定的工作电压范围内使用,避免超过额定功率。 |

    总结和推荐


    综上所述,这款精密薄膜芯片电阻器凭借其高可靠性、低阻值公差、宽广的工作温度范围以及良好的自动化兼容性,非常适合用于各种电子设备中。尽管存在一定的局限性,但通过合理的选型和使用,它能为设计者带来显著的性能提升和成本节约。因此,我强烈推荐将其纳入新的设计项目中。
    本文所提供的信息来自产品技术手册,实际使用前请务必咨询厂家以获取最新技术规范。

ERJ2RKF4533X参数

参数
电阻值 453KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
