ERJ-S12J154U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 150KΩ ±5% 750mW ±200ppm/℃ 1812 贴片安装 4.5mm*3.2mm*700μm
供应商型号: 667-ERJ-S12J154U
供应商: Mouser
标准整包数: 1

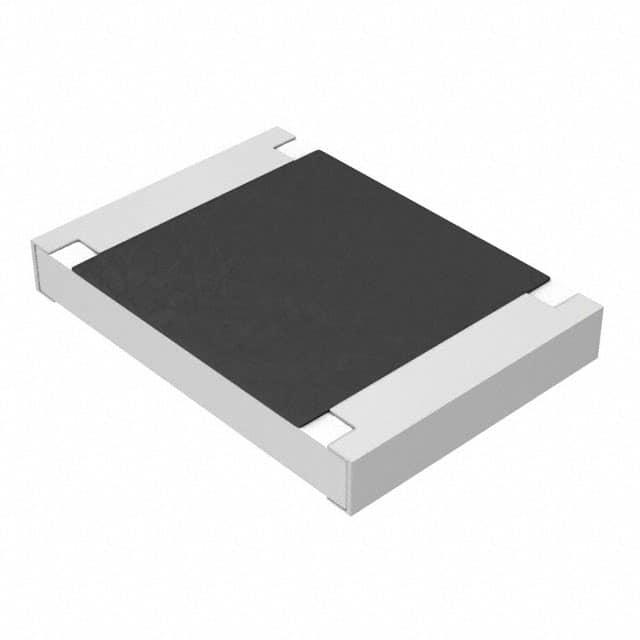

PANASONIC 贴片电阻 ERJ-S12J154U

ERJ-S12J154U概述

    Anti-Sulfurated Thick Film Chip Resistors

    产品简介


    Anti-Sulfurated Thick Film Chip Resistors 是一种高性能的电阻器,适用于多种电子设备。它们采用厚膜技术制造,具有抗硫化特性,能够有效防止因硫化作用导致的腐蚀。这些电阻器广泛应用于消费电子产品、通信设备、汽车电子等领域。

    技术参数


    Anti-Sulfurated Thick Film Chip Resistors 的主要技术规格如下:
    | 类型 | 尺寸 (英寸) | 功率等级 (W) | 额定连续工作电压 (V) | 最大过载电压 (V) | 电阻范围 (Ω) | 电阻容差 (%) | 温度系数 (×10^-6/°C) |

    | ERJU01 (0201) | 0.05 | 25 | 50 | ±1 | 10 至 1 M (E24, E96) | ±1 | <10 Ω: –100 to +600; 10 Ω至 1 MΩ: ±200(±5%), ±100(±1%) |
    | ERJS02 (0402) | 0.1 | 50 | 100 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS03 (0603) | 0.1 | 75 | 150 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS06 (0805) | 0.125 | 150 | 200 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS08 (1206) | 0.25 | 200 | 400 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS14 (1210) | 0.5 | 200 | 400 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS12 (1812) | 0.75 | 200 | 500 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS1D (2010) | 0.75 | 200 | 500 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    | ERJS1T (2512) | 1.0 | 200 | 500 | ±1 | 10 至 1 M (E24, E96) | ±5 | -55 to +155 |
    低电阻类型(ERJS6S, S6Q):
    - 尺寸: 0805
    - 功率等级: 0.25 W
    - 电阻范围: 0.1 Ω 至 0.2 Ω (ERJS6S), 0.22 Ω 至 1 Ω (ERJS6Q)
    - 电阻容差: ±1%, ±2%, ±5%
    - 温度系数: ±150 ×10^-6/°C

    产品特点和优势


    - 高抗硫化性: 采用金基内电极 (ERJS0/S1 型) 和银钯基内电极 (ERJS6, ERJU 型),有效防止硫化腐蚀。
    - 高可靠性: 使用金属釉厚膜电阻元件和三层电极结构,确保长期稳定性。
    - 适用性广: 适合回流焊接和波峰焊接工艺。
    - 参考标准: 符合 IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B 标准。
    - 环保合规: 符合 RoHS 标准。

    应用案例和使用建议


    这些电阻器广泛应用于各种电子设备,如智能手机、平板电脑、路由器和汽车电子系统。在实际应用中,建议根据具体的工作环境选择合适的尺寸和功率等级,以确保最佳性能和寿命。

    兼容性和支持


    Anti-Sulfurated Thick Film Chip Resistors 与主流的电子元器件和设备具有良好的兼容性。厂商提供了详细的封装方法、焊盘图案、焊接条件和安全注意事项文档,确保用户能够正确安装和使用这些电阻器。

    常见问题与解决方案


    1. 问题: 电阻值不稳定
    - 解决方案: 确认焊接工艺符合要求,并检查是否有外部干扰。
    2. 问题: 焊接过程中出现气泡
    - 解决方案: 调整焊接温度和时间,确保焊接过程顺利进行。
    3. 问题: 长期使用后性能下降
    - 解决方案: 定期检测并替换有潜在故障风险的电阻器。

    总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors 在抗硫化性和可靠性方面表现出色,适用于多种应用环境。它们在设计上考虑到了广泛的使用需求,是一款值得推荐的产品。无论是在消费电子还是工业应用中,这些电阻器都能提供稳定可靠的表现,值得考虑选用。

ERJ-S12J154U参数

参数
电阻值 150KΩ
精度 ±5%
额定功率 750mW
温度系数 ±200ppm/℃
长*宽*高 4.5mm*3.2mm*700μm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-S12J154U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-S12J154U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-S12J154U ERJ-S12J154U数据手册

ERJ-S12J154U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.291 ¥ 2.4585
100+ $ 0.1725 ¥ 1.4576
500+ $ 0.1067 ¥ 0.9016
1000+ $ 0.1026 ¥ 0.867
5000+ $ 0.0756 ¥ 0.6388
10000+ $ 0.0713 ¥ 0.6023
