NCP59763AMN120TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 1.2 V输出, 3A最大输出, 双路输出, DFN, 10针
供应商型号: NCP59763AMN120TBG
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP59763AMN120TBG

NCP59763AMN120TBG概述

    NCP59763 3A 高精度(1%)低噪声(4.3μVRMS)低导通电压(70mV)线性稳压器

    产品简介


    NCP59763 是一款电流能力高达3A的低噪声(4.3μVRMS)、超低导通电压(70mV最大值@3A)快速负载瞬态响应的线性稳压器(LDO),配备了一个NMOS旁路晶体管,无需外部偏置电压。其输出电压可以通过外部电阻分压器进行调整,也可提供固定输出版本。

    技术参数


    - 输出电流:高达3A
    - 输出电压精度:±1%,包含线路/负载调节及温度变化
    - 输入电压范围:1.1V至3.6V
    - 可调输出电压范围:0.5V至2.0V
    - 固定输出电压:0.5V、0.8V、1.0V、1.2V
    - 导通电压:典型值为70mV(@3A)
    - 低输出电压噪声:典型值4.3μVRMS(10Hz – 100kHz)
    - 精确瞬态响应:典型值为20mV下降幅度(0.1A至3A阶跃)
    - 高电源抑制比(PSRR):70dB
    - 支持软启动
    - 开漏电源良好的输出信号可编程延迟

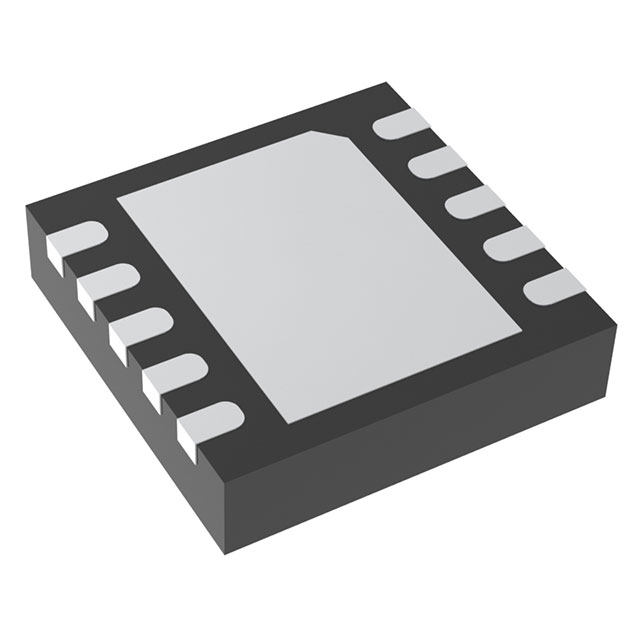

    - 封装形式:DFN10 3.0 x 3.0 mm,具有增强热性能
    - 铅/卤素/溴化阻燃剂(BFR)/RoHS合规

    产品特点和优势


    NCP59763 的高输出电流能力和超高的电源抑制比使其适用于需要高精度和低噪声的高速通信设备。它还具备极低的导通电压和高输出电压精度,使得输入电压较低时仍能保持较高的功率效率。此外,其独特的软启动和延迟电源良好的电路设计使其在电源序列和输出监控应用中表现出色。

    应用案例和使用建议


    NCP59763 可用于多种应用场景,如高速模拟电压控制振荡器(VCO)、模数转换器(ADC)、数模转换器(DAC)、现场可编程门阵列(FPGA)、数字信号处理器(DSP)、高速串行器/解串器(SerDes)以及特定应用集成电路(ASIC)。在使用时,建议采用合适的大容量电容作为输出电容,以确保稳定的输出电压。此外,可以通过设置合适的电阻网络来调整输出电压,同时根据应用需求配置软启动时间和延迟电源好的信号。

    兼容性和支持


    NCP59763 与其他标准电子元件和设备具有良好的兼容性。厂商提供了详尽的技术支持文档和售后服务,用户可以在需要时联系技术支持获取帮助。

    常见问题与解决方案


    - 问题1:如何设置软启动时间?
    - 解决方案:通过连接一个外部电容到NR/SS引脚实现。建议使用10nF或更大的电容,具体数值取决于所需的软启动时间。

    - 问题2:如何检测输出电压是否正常?
    - 解决方案:通过监测PG引脚的状态来判断。当输出电压超过预设阈值时,PG引脚会进入高阻态;否则驱动到低阻态。

    总结和推荐


    NCP59763 以其出色的性能和丰富的功能集,成为适用于高性能电子设备的理想选择。其高输出电流、低噪声和优异的瞬态响应使其在众多应用场景中表现出色。综上所述,推荐用户选用 NCP59763 进行高精度、低噪声应用的设计。

NCP59763AMN120TBG参数

参数
负载调节 0.01%/A(Typ)
最小输入电压 1.1V
最大输出电压 1.2V
Iq-静态电流 -
最大压差@电流 130mV@ 3A
输出类型 Fixed
线路调节 0.05mV/V(Typ)
最小输出电压 -
极性 正极
最大输入电压 3.6V
稳压器数量 -
纹波抑制-PSRR -
输出电流 3A
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NCP59763AMN120TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP59763AMN120TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP59763AMN120TBG NCP59763AMN120TBG数据手册

NCP59763AMN120TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.744
10+ ¥ 9.1922
100+ ¥ 6.1985
库存: 83
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.74
