NCV8164ASN280T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 40μA Fixed 300mA 1 2.8V 2.8V 5.5V 185mV@ 300mA TSOP-5 贴片安装,黏合安装
供应商型号: CY-NCV8164ASN280T1G
供应商:
标准整包数: 1

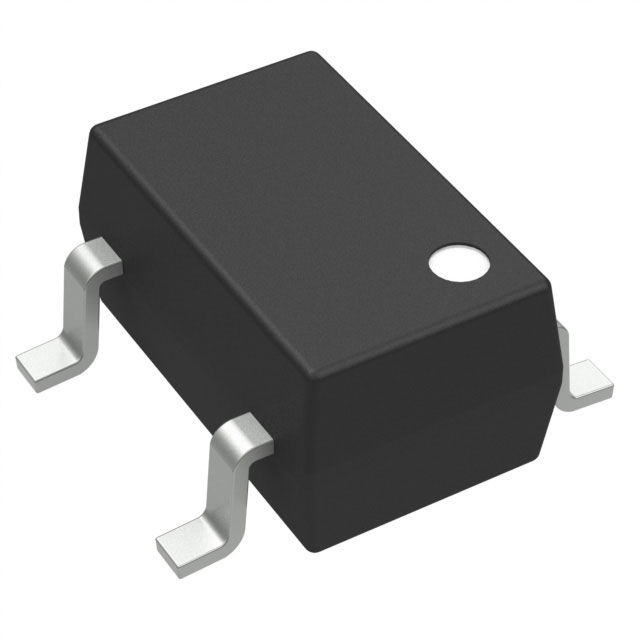

ON SEMICONDUCTOR LDO稳压器 NCV8164ASN280T1G

NCV8164ASN280T1G概述


    产品简介


    NCV8164 LDO稳压器
    NCV8164 是一款电流高达300mA的低压差(LDO)稳压器,专为满足RF和敏感模拟电路的需求而设计。该器件具备超低噪声、高电源抑制比(PSRR)和低静态电流的特点。此外,NCV8164还具有优秀的负载和线性瞬态响应性能,适用于多种应用场景,如通信系统、车载网络、远程信息处理、信息娱乐系统和汽车通用领域。

    技术参数


    - 输入电压范围:1.6 V 至 5.5 V
    - 固定输出电压选项:1.2 V 至 5.0 V
    - 精度:±2%
    - 超低静态电流:典型值 30 μA
    - 待机电流:典型值 0.1 μA
    - 超低压差:3.3V时为110 mV(300 mA)
    - 超高的电源抑制比(PSRR):典型值85 dB(10 mA时,频率为1 kHz)
    - 超低噪声:9 μVRMS(固定版本)
    - 陶瓷电容器稳定性:稳定于1 μF小尺寸陶瓷电容器
    - 封装形式:TSOP-5、WDFNW6、DFNW8
    - AEC-Q100认证和PPAP能力

    产品特点和优势


    1. 高PSRR和低噪声:特别适合对噪声敏感的应用,如RF和模拟电路。
    2. 超低静态电流和待机电流:延长电池寿命,降低功耗。
    3. 卓越的负载/线性瞬态响应:保证输出电压的稳定性。
    4. 宽泛的工作温度范围:从-40°C到150°C,确保在各种极端环境下正常工作。
    5. 自动过温保护:具备热关断功能,有效保护设备免受损害。
    6. 紧凑的封装:提供多种封装选项,便于集成到不同尺寸的产品中。

    应用案例和使用建议


    典型应用:
    - 通信系统
    - 车载网络
    - 远程信息处理、信息娱乐和仪表盘
    - 汽车通用应用
    使用建议:
    - 输入和输出旁路电容:建议至少使用1 μF的陶瓷电容器连接在IN和GND之间,以提供低阻抗路径,抑制AC信号和噪声。
    - 输出电容选择:NCV8164稳定于标准陶瓷电容器,建议使用X5R或X7R类型的电容器,因为它们具有较低的温度变化。
    - 放置组件:将外部组件尤其是输出电容器尽可能靠近NCV8164放置,并使走线尽可能短,以减少阻抗和干扰。
    - 电源良好功能:Power Good输出是开漏极型,可以连接到任何最高5.5V的电压上,并通过外部电阻进行调节。

    兼容性和支持


    NCV8164适用于需要独特站点和控制更改要求的应用,具备AEC-Q100认证和PPAP能力。该器件无铅、无卤素、无BFR且符合RoHS标准,确保广泛兼容性和可靠性。厂商提供技术支持和维护服务,确保用户的使用顺畅。

    常见问题与解决方案


    - 问题1:在低温度下出现输出电压波动。
    - 解决方案:检查输入和输出电容器是否符合规格,并增加旁路电容,特别是低温时。
    - 问题2:输出电流限制不正确。
    - 解决方案:确认IOUT设置正确,同时检查电源电压是否符合规定范围。
    - 问题3:输出电压纹波过大。
    - 解决方案:调整输入和输出电容的ESR值,或考虑使用更低噪声的电容型号。

    总结和推荐


    综上所述,NCV8164是一款性能优异的低压差稳压器,具备出色的电源抑制比、低噪声、超低静态电流和宽泛的工作温度范围。适用于多种应用场景,如通信系统、车载网络及信息娱乐系统等。该器件在设计和制造过程中采用了多项优化措施,确保其在各种应用环境下的可靠性和性能。我们强烈推荐使用NCV8164,尤其对于对噪声和电源纹波有严格要求的应用。

NCV8164ASN280T1G参数

参数
线路调节 -
最小输出电压 2.8V
稳压器数量 1
最小输入电压 -
最大压差@电流 185mV@ 300mA
输出电流 300mA
Iq-静态电流 40μA
纹波抑制-PSRR -
输出类型 Fixed
极性 -
最大输入电压 5.5V
最大输出电压 2.8V
负载调节 -
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV8164ASN280T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8164ASN280T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8164ASN280T1G NCV8164ASN280T1G数据手册

NCV8164ASN280T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
