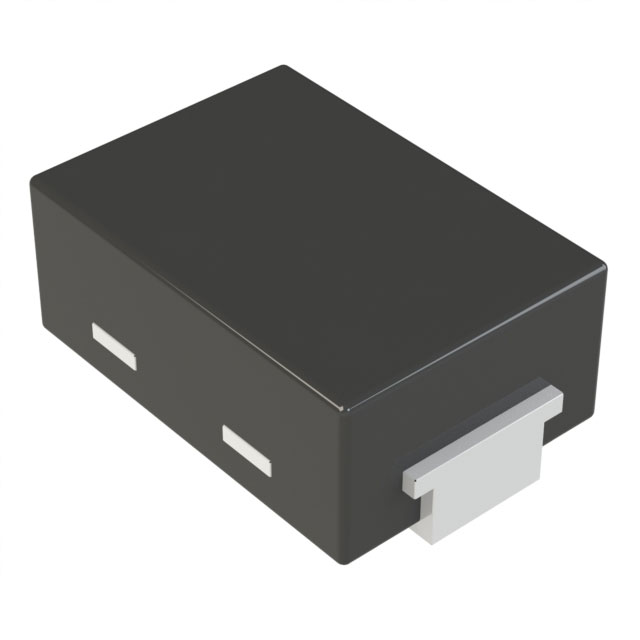

NZ8F3V3MX2WT5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: 10μA 3.3V 100Ω 500mW 贴片安装
供应商型号: CY-NZ8F3V3MX2WT5G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ8F3V3MX2WT5G

NZ8F3V3MX2WT5G概述


    产品简介


    概述
    NZ8F系列是一款贴片式稳压二极管,采用X2DFNW2封装,尺寸为0402。这种二极管主要用于电压调节保护,特别适用于空间受限的应用场合,如手机、便携式设备及汽车控制单元。
    主要功能
    - 提供电压调节保护。
    - 具备紧凑的尺寸,适应于空间敏感的应用。
    应用领域
    - 手机
    - 便携式设备
    - 汽车控制单元

    技术参数


    - Zener击穿电压范围: 2.4V到47V
    - 标准容差系列: NZ8FxxxMX2WT5G
    - 紧公差系列: NZ8FxxxSMX2WT5G
    - 低体高度: 0.016英寸(0.40毫米)
    - 湿气侧包装:适合自动光学检测(AOI)
    - SZ前缀:用于汽车和其他需要特定站点和控制变更要求的应用;符合AEC-Q101标准并具备PPAP能力
    - 无铅:无卤素/溴化阻燃剂,RoHS合规
    最大额定值
    - 总器件耗散功率(FR-5板)
    - TA=25°C时: 250mW
    - 25°C以上每度降低: 1.5mW/°C
    - 热阻:从结点到环境(FR-4 150mm²,1oz Cu),415°C/W
    - 非重复峰值反向功率:40W
    - 工作温度范围:-65°C到+150°C

    产品特点和优势


    - 独特的包装设计:采用湿气侧包装,有利于自动光学检测(AOI)。
    - 多种型号选择:覆盖广泛的Zener电压范围,适合不同的应用需求。
    - 高可靠性:符合AEC-Q101标准,适用于汽车及其他关键应用。
    - 环保材料:无铅、无卤素、符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 便携式设备:由于其紧凑的尺寸,非常适合手机、平板电脑等便携式设备中的电源管理。
    - 汽车电子:能够承受较高的工作温度,适用于汽车控制单元中的电压调节。
    使用建议
    - 在高温环境下使用时,应注意散热,避免过高的温升导致性能下降。
    - 在设计电路时,应根据具体应用选择合适的Zener电压和电流特性,以确保稳定的工作状态。

    兼容性和支持


    - 兼容性:与其他电子元器件具有良好的兼容性,特别是在标准化尺寸上。
    - 技术支持:厂家提供全面的技术支持,包括文档、样片和应用指导。

    常见问题与解决方案


    1. 问题:如何选择适合的Zener电压?
    - 解决办法:根据应用的具体需求选择合适的Zener电压。例如,对于手机充电器,可以选择10V左右的Zener电压。
    2. 问题:高温下工作时如何保证稳定性?
    - 解决办法:确保良好的散热设计,可以选择热阻较低的封装形式,并注意散热片的安装。
    3. 问题:如何识别正确的器件?
    - 解决办法:通过器件上的标记进行识别,可以参考相关技术文档进行确认。

    总结和推荐


    综合评估
    NZ8F系列稳压二极管凭借其紧凑的封装、广泛的应用范围和优秀的电气性能,在多种应用场合中表现出色。尤其适合于对空间要求严格且需要高可靠性的应用,如手机和便携式设备。
    推荐
    强烈推荐使用NZ8F系列稳压二极管。其优异的电气特性和紧凑的设计使其成为多种应用场景的理想选择。对于需要高可靠性和紧凑尺寸的电源管理系统来说,NZ8F系列是最佳选择之一。

NZ8F3V3MX2WT5G参数

参数
最大功率 0.25
Ir - 反向电流 10μA
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 3.3V
配置 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NZ8F3V3MX2WT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ8F3V3MX2WT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ8F3V3MX2WT5G NZ8F3V3MX2WT5G数据手册

NZ8F3V3MX2WT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
