74ACQ574SJ

产品分类: 触发器
厂牌: ON SEMICONDUCTOR
产品描述: 正边沿 40μA 8.5ns@ 5V,50pF 非反相 三态,非反相 1 2V 6V 24mA Standard ACQ 4.5pF 24mA 90MHz SOP-20 贴片安装 12.6mm*5.3mm*1.8mm
供应商型号: CY-74ACQ574SJ
供应商: Avnet
标准整包数: 1

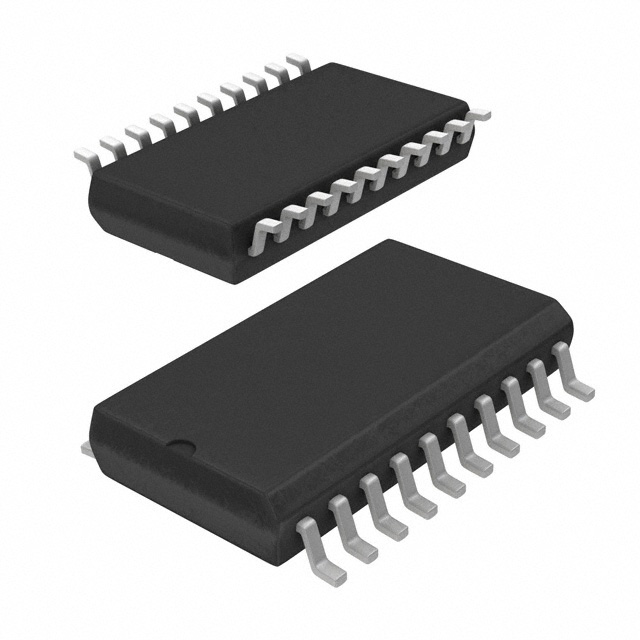

ON SEMICONDUCTOR 触发器 74ACQ574SJ

74ACQ574SJ概述


    产品简介


    产品类型: 静音系列八位D型触发器(74ACQ574, 74ACTQ574)
    主要功能:
    - 高速低功耗
    - 带三态输出
    - 输入和输出分离设计便于与微处理器接口
    - 可存储八个输入的状态信息
    应用领域:
    - 可用于计算机、工业控制、通信系统等领域,驱动总线线路或缓冲存储器地址寄存器

    技术参数


    电源电压范围:
    - 74ACQ574: 2.0V至6.0V
    - 74ACTQ574: 4.5V至5.5V
    工作温度范围:
    - -40°C 至 +85°C
    输出电流能力:
    - 源电流/灌电流最大值: ±50mA
    电源电流:
    - 每个输出的最大静态供电电流: 40.0 µA
    输入/输出电压:
    - 最小高电平输入电压(VIH): 1.5V 至 3.85V
    - 最大低电平输入电压(VIL): 0.9V 至 1.65V
    - 最小高电平输出电压(VOH): 2.9V 至 5.4V
    - 最大低电平输出电压(VOL): 0.1V
    传输延迟时间(典型值):
    - 传播延迟时间(tPLH, tPHL): 2.0 ns 至 9.5 ns
    封装形式:
    - 20引脚小型表面贴装集成电路(SOIC)
    - 20引脚小外形封装(SOP)

    产品特点和优势


    1. 静音输出技术: 利用FACT Quiet Series™技术减少噪声并提升动态阈值性能。
    2. 高可靠性: 保证了不同引脚间的信号切换时间和动态噪声水平。
    3. 兼容性好: 支持与微处理器直接连接,方便实现各种接口。
    4. 输出电流能力强大: 源/灌电流最高可达24mA,确保能够驱动较大的负载。
    5. 高速操作: 在不同工作条件下具备较快的数据处理速度。

    应用案例和使用建议


    应用案例:
    - 该产品可广泛应用于计算机、工业控制系统、通信设备等场合,用于管理多路数据的同步传输及存储。
    使用建议:
    - 使用时要注意遵守推荐的工作条件,确保供电电压符合规范,避免超负荷运行以延长使用寿命。
    - 在实际布线过程中尽量减少干扰,合理设计接地布局,以提高抗噪能力。

    兼容性和支持


    - 74ACQ574和74ACTQ574可以无缝集成到现有的电路板上,并且与其他标准逻辑器件具有良好的兼容性。
    - 厂商提供详细的文档和技术支持服务,帮助用户快速上手并解决可能遇到的技术难题。

    常见问题与解决方案


    问题1: 产品在工作过程中出现异常噪声。
    - 解决方案: 确认所有输入和输出均已正确终止,检查接地回路是否良好,适当调整输入和输出电压水平。
    问题2: 输出信号不稳定或无法达到预期状态。
    - 解决方案: 重新校准测试仪器的延迟时间设置,确认供电电压在允许范围内,检查是否有过载现象。

    总结和推荐


    74ACQ574和74ACTQ574是高性能的静音系列八位D型触发器,在高速低功耗方面表现出色。它们特别适合于需要低噪声、高可靠性的应用场合。虽然价格相对较高,但由于其卓越的性能和广泛的适用范围,仍值得推荐使用。对于那些对噪声敏感且需要稳定输出的应用,这款产品无疑是理想的选择。

74ACQ574SJ参数

参数
输入类型 -
极性 非反相
Iq-静态电流 40μA
输出类型 三态,非反相
最大工作供电电压 6V
逻辑功能 Standard
最小工作供电电压 2V
高电平输出电流 24mA
低电平输出电流 24mA
传播延迟时间 8.5ns@ 5V,50pF
元件数量 1
逻辑系列 ACQ
输入电容 4.5pF
时钟频率 90MHz
触发器类型 正边沿
长*宽*高 12.6mm*5.3mm*1.8mm
通用封装 SOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

74ACQ574SJ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74ACQ574SJ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 触发器 ON SEMICONDUCTOR 74ACQ574SJ 74ACQ574SJ数据手册

74ACQ574SJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.2281 ¥ 10.4708
100+ $ 1.206 ¥ 10.3773
300+ $ 1.1949 ¥ 10.2838
500+ $ 1.1838 ¥ 10.1903
1000+ $ 1.1506 ¥ 9.7229
5000+ $ 1.1506 ¥ 9.7229
库存: 2414
起订量: 96 增量: 1
交货地:
最小起订量为:50
合计: ¥ 523.54
